Knick Protos II 4400 Betriebsanleitung Seite 23

Elektrische Installation
Modul BASE 4400X-026/24V
Ex-Ausführung mit 24 V-Netzteil
WARNUNG!
Installationshinweise für Ex-Geräte beachten, s. S. 9
Hilfsenergie
Das Netzteil ermöglicht den Betrieb des Geräts mit einer Hilfsenergie von
24 V AC (- 15 %, + 10 %) bzw. 24 V DC (- 15 %, + 20 %).
Die Klemmen sind für Einzeldrähte und Litzen bis 2,5 mm

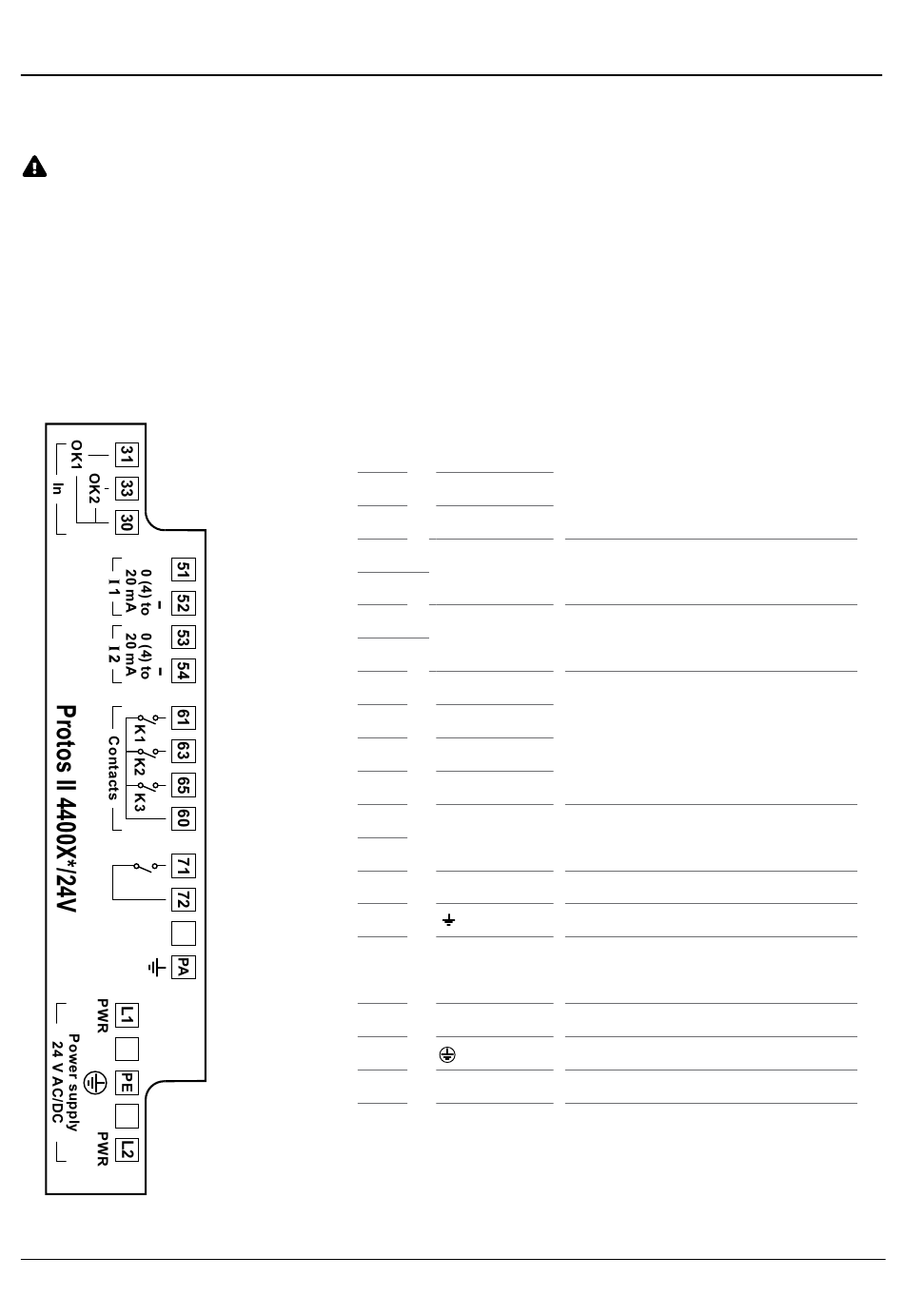

Klemmenschild/Beschaltung Modul BASE 4400X-026/24V
+
+
Failure
31 OK1
33 OK2
30 OK1, OK2
51 +
I1
+
52 –
53 +
I2
+
54 –
61 K1
63 K2
65 K3
60 K1, K2, K3
71
Failure
72
Failure
PA
L1 PWR
PE*
L2 PWR
*) Klemme PE muss beschaltet sein.
geeignet.
2
K 1
Eingang Optokoppler
K 2
K 3
Stromausgang 1
0(4) ... 20 mA
Failure
Stromausgang 2
0(4) ... 20 mA
+
Schaltkontakte,
+
frei belegbar
Schaltkontakt
Erde (Potentialausgleich)
Spannungsversorgung
24 V AC / DC
Schutzerde
Spannungsversorgung
24 V AC / DC
23
