Verrechnungsblöcke (Systemsteuerung)
Menüauswahl: Parametrierung > Systemsteuerung > Verrechnungsblöcke
Verrechnung vorhandener Messgrößen zu neuen Messgrößen
Verrechnungsblöcke
Ein Verrechnungsmodul hat immer zwei Messmodule mit allen ihren
Messwerten als Eingangswerte. Zusätzlich geht der allgemeine Gerätestatus
(NAMUR-Signale) mit ein. Aus den vorhandenen Messgrößen werden berechnet:
• Ratio (Verhältnis)
• Pass (Durchlassvermögen)
• Reject (Rückhaltevermögen) und
• Messwert-Differenz
• Deviation
• pH-Wert-Berechnung aus Doppel-Leitfähigkeitsmessung
Die Ausgangsgrößen stehen dann im System zur Verfügung und können auf die
Ausgänge geschaltet werden (Strom, Grenzwerte, Display ...). Siehe Seite 58.

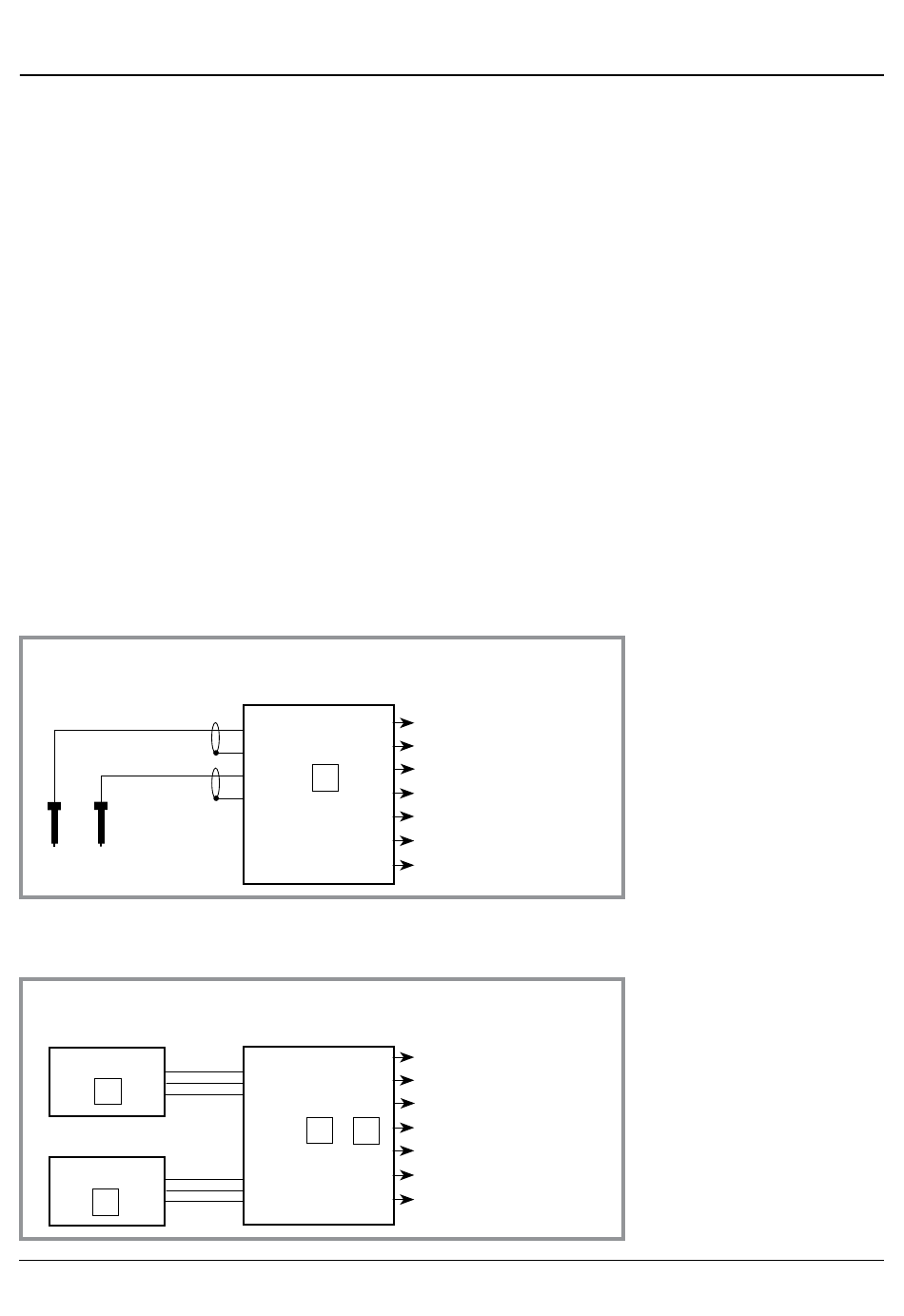

Funktionsweise Messmodul
Eingänge:
Sensoren, Klemmen
pH
Temp
Funktionsweise Verrechnungsblock
Eingänge:
Ausgänge von 2 Messmodulen
Modul
I
Modul
II
56
Messmodul
Modul I
z. B.:
Messmodul PH
Verrechnungs­
block
Modul I + II
pH/pH
Ausgänge
Messwerte / Status
pH
mV
ORP
°C
rH
MΩ
kΩ
Ausgänge:
Messwerte / Status
pH-Diff
ORP-Diff
°C-Diff
.
.
.
.
