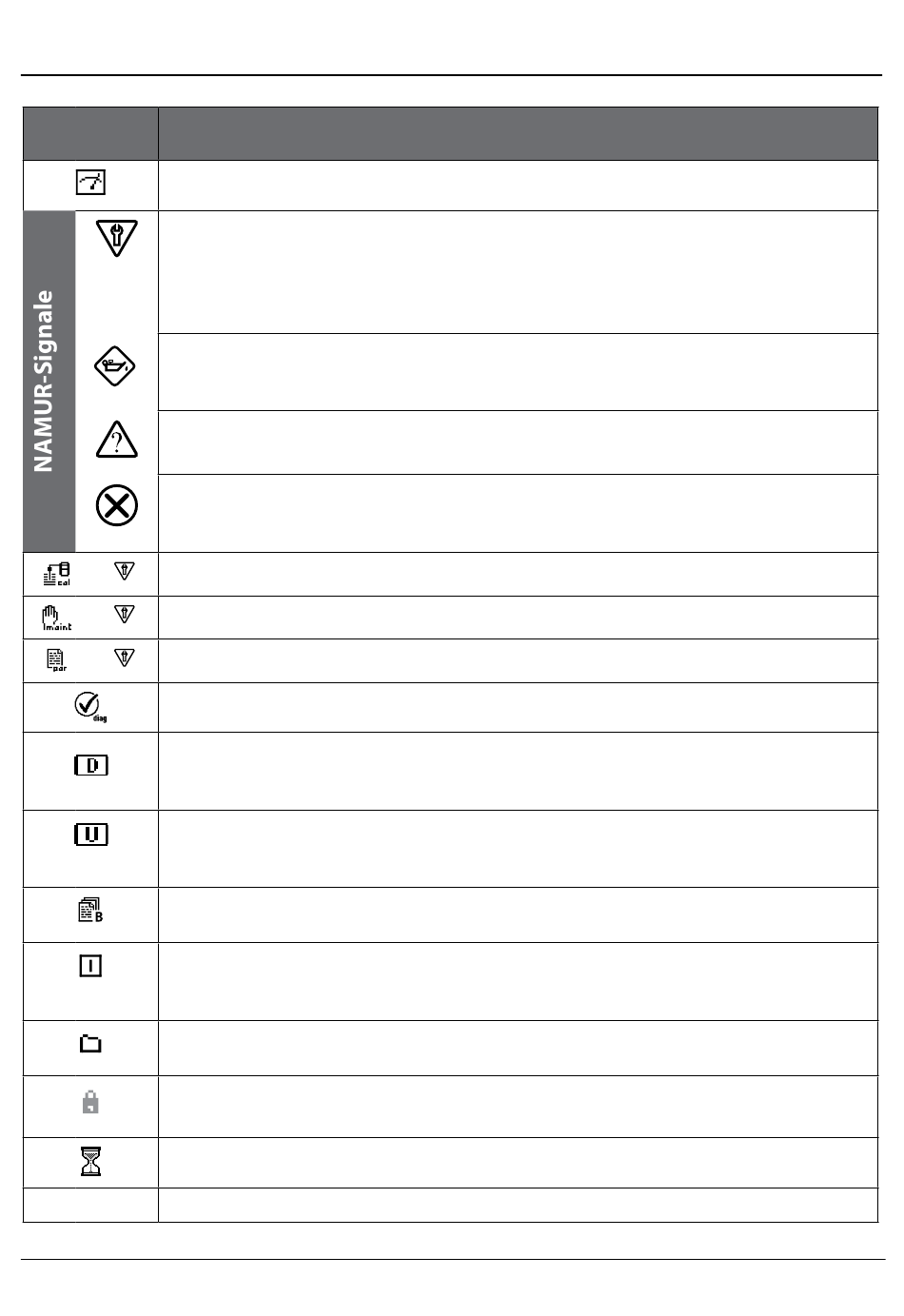

Statusanzeigen im Grafikdisplay
Display Erläuterung der Piktogramme im Display
Gerät befindet sich im Messmodus
Funktionskontrolle (HOLD). Der NAMUR­Kontakt "HOLD" ist aktiv, die rote LED blinkt
(Lieferzustand: Modul BASE, Kontakt K2, Arbeitskontakt). Stromausgänge wie parametriert:
• Aktueller Messwert: Der aktuelle Messwert erscheint am Stromausgang.
• Letzter Messwert:
• Fixwert:
Wartungsbedarf. Der NAMUR­Kontakt "Wartungsbedarf" ist aktiv (Lieferzustand:
Modul BASE, Kontakt K2, Arbeitskontakt). Abruf auslösender Meldung: Diagnosemenü/
Meldungsliste
Außerhalb der Spezifikation. Der NAMUR­Kontakt "Außerhalb der Spezifikation" ist aktiv.
Abruf auslösender Meldung: Diagnosemenü/Meldungsliste
Ausfall. Der NAMUR­Kontakt "Ausfall" ist aktiv (Lieferzustand: Modul BASE, Kontakt K4,
Ruhekontakt). Abruf auslösender Meldung: Diagnosemenü/Meldungsliste
Gerät befindet sich im Kalibrier­Modus. Funktionskontrolle (HOLD) ist aktiv.
Gerät befindet sich im Wartungs­Modus. Funktionskontrolle (HOLD) ist aktiv.
Gerät befindet sich im Parametrier­Modus. Funktionskontrolle (HOLD) ist aktiv.
Gerät befindet sich im Diagnose­Modus
Eine freigeschaltete Data Card befindet sich im Gerät. Während einer Datenaufzeichnung
blinkt der Pfeil im Piktogramm. Beachten Sie:
Vor Entnahme der Speicherkarte im Menü Wartung "Speicherkarte schließen".
Eine FW Update Card befindet sich im Gerät. Sie können die aktuelle Gerätefirmware
sichern bzw. ein Firmware­Update von der Speicherkarte ausführen. Überprüfen Sie nach
erfolgtem Update die Parametrierung.
Anzeige des aktiven Parametersatzes (Im Gerät sind die Parametersätze A und B
vorhanden; durch Zusatzfunktionen und Speicherkarte sind bis zu 5 weitere möglich)
Bezeichnet den Modulsteckplatz (1, 2 oder 3) mit Angabe der Kanalnummer bei
Mehrkanalmodulen, ermöglicht die eindeutige Zuordnung der Anzeige von Messwerten/
Parametern bei gleichen Modultypen
Steht im Klartextdisplay vor einer Menügruppe:
Zugang zur nächsten Menüebene durch enter
Steht im Klartextdisplay vor einem Menüpunkt, wenn dieser vom Spezialisten für den
Zugriff aus der Betriebsebene heraus gesperrt wurde.
Sanduhr, zeigt an, dass eine Wartezeit läuft
Kalibrierung: Temperaturkompensation für Messmedium ist aktiviert
TK
Der zuletzt gemessene Messwert wird am Stromausgang gehalten.
Der Stromausgang liefert einen fest eingestellten Wert.
