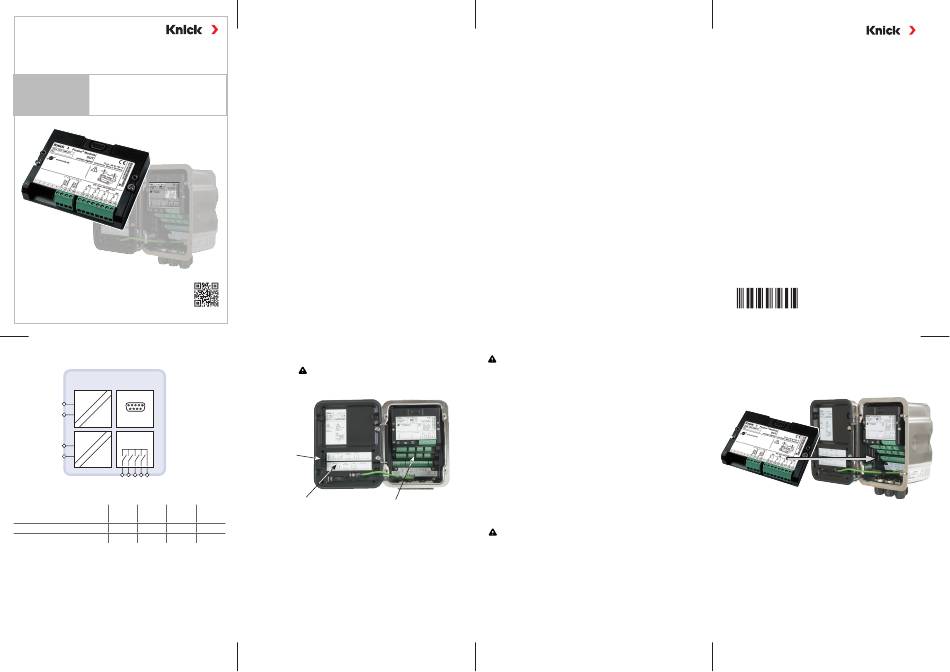

Knick Protos II 4400X Installationsanleitung

Protos II 4400(X) / Protos 3400(X)
Installationsanleitung
Installationsanleitung
Deutsch
Deutsch Modul OUT 3400(X)-071
Vor Installation lesen.
Für künftige Verwendung aufbewahren. www.knick.de
Geräteübersicht/Modulkonzept
Modul OUT 3400(X)-071
I 3
Interface
mA
elektronische
I 4
Kontakte
mA
Modul-Kompatibilität
Protos Protos Protos II
3400 3400X 4400
Modul Protos OUT 3400-071 x x
Modul Protos OUT 3400X-071 x
Sicherheit
Lesen Sie die Betriebsanleitungen für das Grundgerät (Module FRONT
und BASE) und die entsprechenden Mess- und Kommunikations module,
beachten Sie die technischen Daten und befolgen Sie die Sicherheits-
hinweise im Sicherheitsleitfaden („Safety Guide", Lieferumfang des Grund-
geräts Protos II 4400(X)) – für Ex-Ausführungen zusätzlich die Angaben
der im Lieferumfang aufgeführten Dokumente.
Die Betriebsanleitungen, der Sicherheitsleitfaden und weitere Produkt-
informationen stehen unter www.knick.de zum Download zur Verfügung.
ACHTUNG! Mögliche Beschädigung.
Das Modul darf nicht geöffnet werden. Protos-Module können durch den
Anwender nicht instandgesetzt werden. Für Anfragen zur Instandsetzung
von Modulen steht die Knick Elektronische Messgeräte GmbH & Co. KG
unter www.knick.de zur Verfügung.
Bestimmungsgemäßer Gebrauch
Das Modul bietet 2 passive Stromausgänge zur Übertragung beliebiger
Messgrößen und 4 elektronische Schaltausgänge zur Grenzwertüberwa-
chung.
Hinweis: Die Angaben auf dem Typschild des Moduls sind maßgeblich.
WARNUNG! Berührungsgefährliche Spannungen.
Erst Spannungsfreiheit sicherstellen, bevor Sie in den
Klemmenraum fassen.
Speicherkarten-
einschub
Installationsanleitung
zur Speicherkarte
beachten.
Klemmenschild-Aufkleber Modulbestückung
Protos II
(„verdeckte" Module) Beliebige Kombinationen von
4400X
Die Aufkleber (Lieferumfang) für die
bis zu 3 Mess- und Kommunika-
unteren Module auf Steckplatz 1 oder 2
tionsmodulen sind möglich.
können hier angebracht werden. Modulerkennung: Plug & Play
x
Das erleichtert Wartung und Service.
Lieferumfang
• Messmodul
• Installationsanleitung
• Werkszeugnis 2.2
• Aufkleber mit Klemmenbelegung
Bei Ex-Ausführung OUT 3400X-071:
• Anhang zu Zertifikaten (KEMA 03ATEX2530, IECEx DEK 11.0054)
• EU-Konformitätserklärung
• Control Drawings
Alle Komponenten nach Erhalt auf Schäden prüfen.
Beschädigte Teile nicht verwenden.
II 1 G Ex ia IIC T3/T4/T6
BVS 10 ATEX E 089 X
Betriebszustände
II 1 G Ex ia IIC T3/T4/T6
BVS 10 ATEX E 089 X
Der Betriebszustand Funktionskontrolle (HOLD) ist aktiv:
• bei der Kalibrierung (nur der entsprechende Kanal)
• bei der Wartung
II 1 G Ex ia IIC T3/T4/T6
BVS 10 ATEX E 089 X
• bei der Parametrierung
• während des automatischen Spülzyklus
II 1 G Ex ia IIC T3/T4/T6
BVS 10 ATEX E 089 X (Verwendung Spülkontakt)
Die Stromausgänge verhalten sich je nach Parametrierung d. h.
sie sind ggf. auf den letzten Messwert eingefroren oder auf einen
festen Wert gesetzt.
Ausführliche Informationen siehe Betriebsanleitung des
Grundgeräts (Module FRONT und BASE).
Modul einsetzen
VORSICHT! Elektrostatische Entladung (ESD).
Die Signaleingänge der Module sind empfindlich gegen
elektrostatische Entladung.
Treffen Sie ESD-Schutzmaßnahmen, bevor Sie das Modul einsetzen
und die Eingänge beschalten.
Hinweis: Leitungsadern mit geeignetem Werkzeug abisolieren,
um Beschädigungen zu vermeiden.
1. Hilfsenergie des Geräts ausschalten.
2. Gerät öffnen (4 Schrauben auf der Frontseite lösen).
3. Modul auf Steckplatz (D-SUB-Stecker) stecken,
siehe Abbildung rechts.
4. Befestigungsschrauben des Moduls festziehen.
5. Signalleitungen anschließen, s. nächste Seite „Beschaltung".
6. Prüfen, ob alle Anschlüsse ordnungsgemäß beschaltet wurden.
7. Gerät schließen, Schrauben auf der Frontseite festziehen.
8. Hilfsenergie einschalten.
VORSICHT! Fehlerhafte Messergebnisse.
Durch eine fehlerhafte Parametrierung, Kalibrierung oder Justierung
können Messwerte falsch erfasst werden. Protos muss daher durch
einen Systemspezialisten in Betrieb genommen werden, vollständig
parametriert und justiert werden.
Knick
Elektronische Messgeräte The Art of Measuring.
GmbH & Co. KG
Headquarters
Beuckestr. 22 • 14163 Berlin
Germany
Phone: +49 30 80191-0
Betriebsanleitung
Fax: +49 30 80191-200
Stratos Pro A2... pH
Stratos®Pro
deutsch
info@knick.de A2... PH
www.knick.de
Betriebsanleitung
Local Contacts
www.knick-international.com
II 1 G Ex ia IIC T3/T4/T6
BVS 10 ATEX E 089 X
Copyright 2019 • Änderungen vorbehalten
Version: 1
Dieses Dokument wurde am 12.04.2019 erstellt.
Aktuelle Dokumente finden Sie zum Herunter laden auf der
Website unter dem entsprechenden Produkt.
Installationsanleitungen stehen in folgenden Sprachen zum
Download zur Verfügung: Deutsch, Englisch, Französisch,
Spanisch, Portugiesisch
TI-201.071-KND01
Aktuelle Produktinformation:
095290
Aktuelle Produktinformation: www.knick.de
www.knick.de
ACHTUNG! Eindringende Feuchtigkeit.
Kabeldurchführungen müssen dicht
schließen.
Setzen Sie ggf. geeignete Blindstopfen
oder Dichteinsätze ein.
