Stromausgänge: Meldungen
Menüauswahl: Parametrierung>Modul BASE>Stromausgang ...>Funktionskontr.
Hinweis: Funktionskontrolle (HOLD) aktiv
Verhalten bei Meldungen
Stromausgang1 (Spezialist)
Anfang
Ende
Ausgangsfilter
Funktionskontr.
Verhalten bei Meldungen Fixwert
Abbrechen
Ausgangsstrom
[mA]
22
4
Meldung bei Überschreitung des Strombereiches
Bei Überschreitung des Strombereiches (< 3,8 mA bzw. > 20,5 mA) wird im
Lieferzustand die Meldung "Wartungsbedarf" erzeugt.
Diese Voreinstellung kann in der Parametrierung des betreffenden Messmoduls,
Menü "Meldungen" geändert werden.
Um eine Meldung "Ausfall" zu erzeugen, muss die Überwachung der Messgröße
auf "Grenzen variabel" gesetzt werden:
Parametrierung, [Messmodul], Meldungen, Grenzen variabel, Ausfall Limit ...
Hinweis: Für Memosens-Module gelten abweichende Einstellungen (siehe fol-
gende Seite 69).
Für die Ausfallgrenzen werden dieselben Werte eingestellt wie für den
Stromausgang:
Parametrierung, Modul BASE, Stromausgang , Messgröße Anfang / Ende.
68

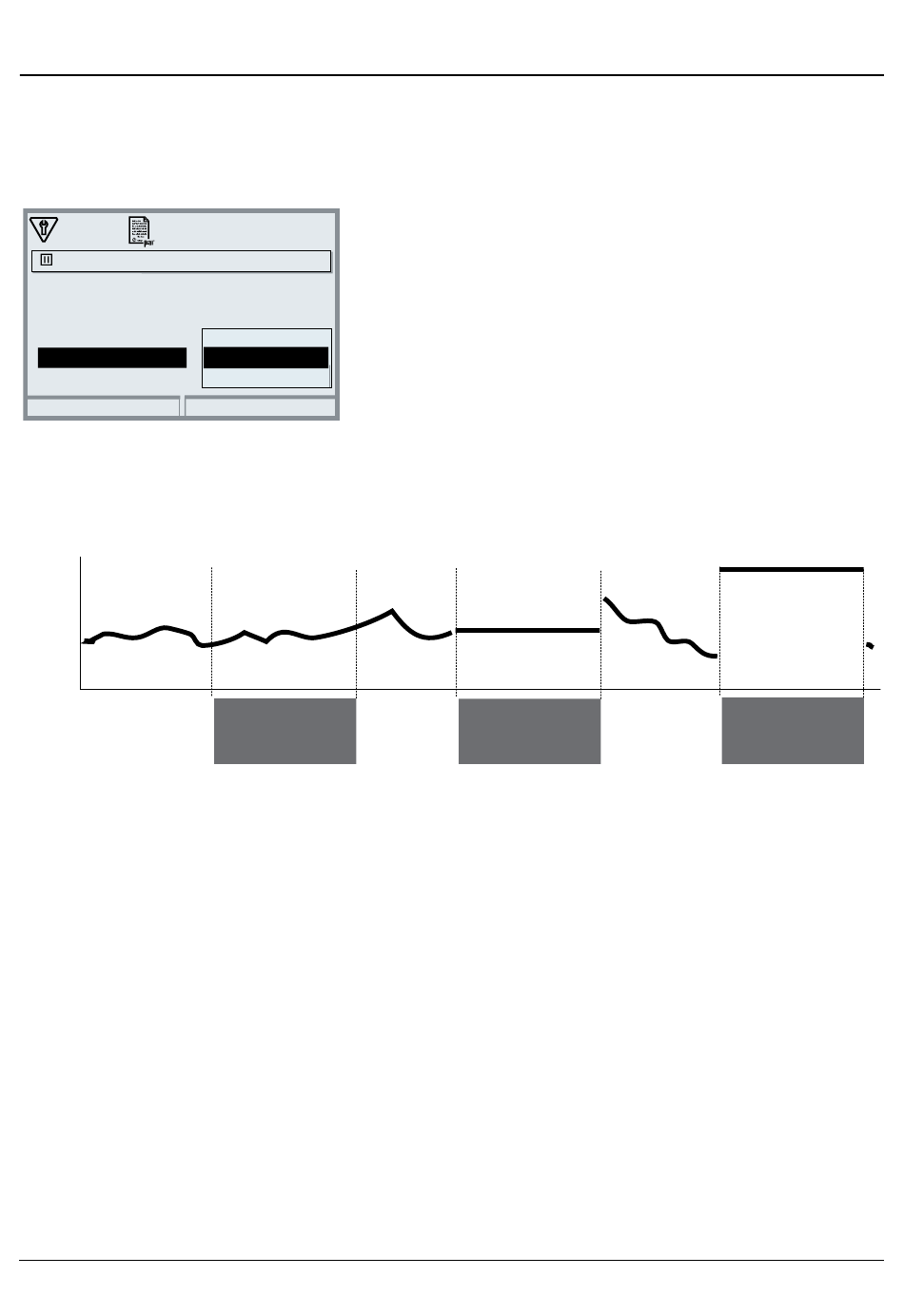

Je nach Parametrierung nehmen die
Stromausgänge einen der folgenden Zustände
ein:
• Aktueller Messwert
• Letzter Messwert (HOLD-Funktion)
Akt. Messwert
Letzter Messwert
• Fixwert
Für die gewählte Messgröße (1. Hauptmesswert)
OK
kann im Fehlerfall ("Alarm") ein 22-mA-Signal
erzeugt werden.
"Aktueller Messwert"
Funktions­
kontrolle
"Letzter Messwert"
Funktions­
kontrolle
"Fixwert"
Funktions­
kontrolle
