Knick Protos II 4400 Betriebsanleitung Seite 76

Schaltkontakte: Grenzwert
Parametrierung > Modul BASE > Kontakt K... > Verwendung
Hinweis: Funktionskontrolle (HOLD) aktiv
Menü Display
Kontakt K1 (Spezialist)
Verwendung
Messgröße
Grenzwert
Hysterese
Wirkrichtung
Kontakttyp
Zurück

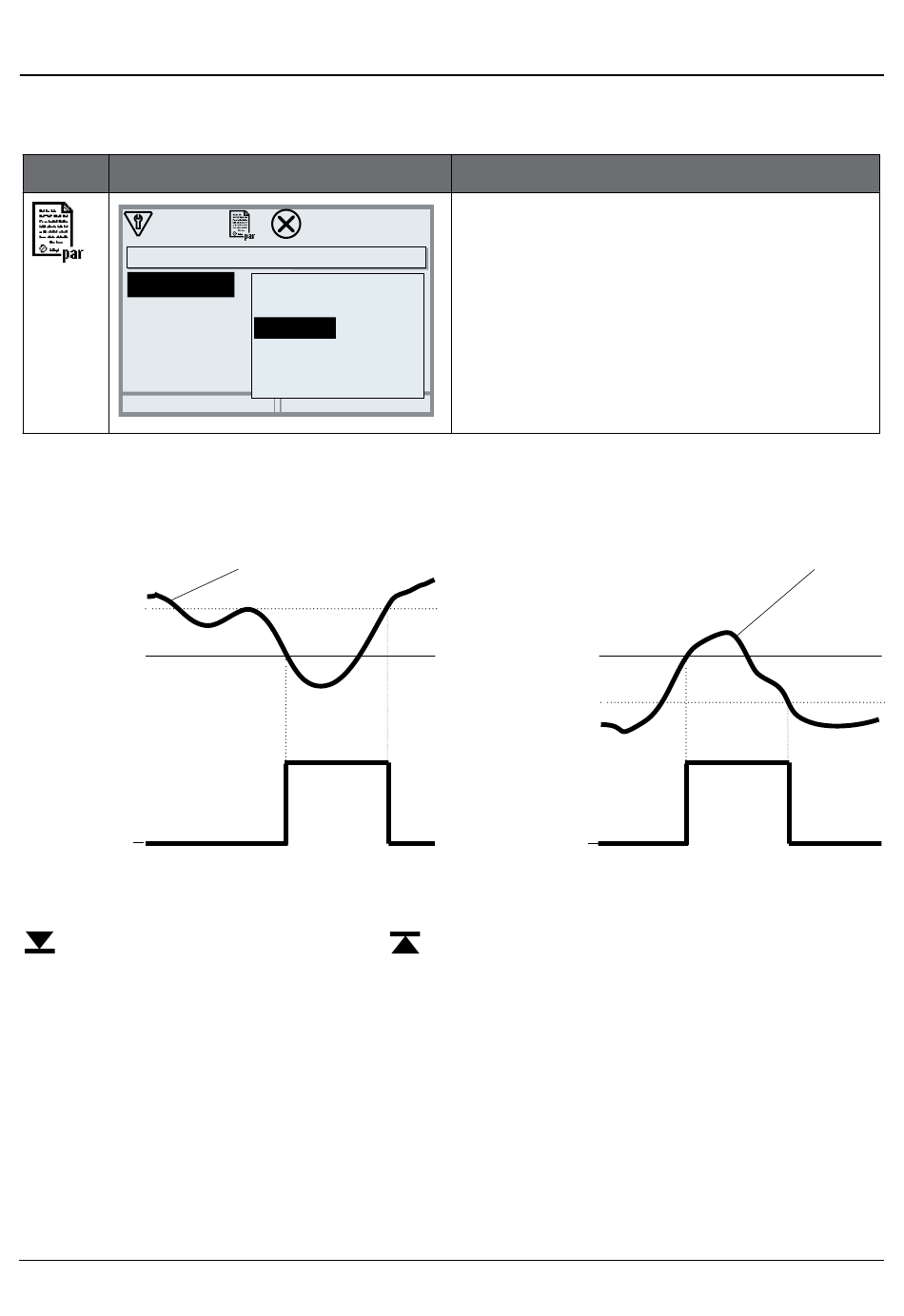

Wirkrichtung "Minimum":
Hysterese +
Grenzwert
1
Kontakt
0
Symbole in der Messwertanzeige
: Grenzwert unterschritten
Hysterese
Toleranzbereich um den Grenzwert, in dem noch kein Schaltvorgang ausgelöst
wird. Dient dazu, ein sinnvolles Schaltverhalten am Ausgang zu erzielen und
kleine Schwankungen der Messgröße auszublenden (Abb.)
Kontakttyp
Legt fest, ob der aktive Kontakt geschlossen (Arbeit N/O) oder geöffnet ist
(Ruhe N/C).
76
Außerhalb der Spez.
Funktionskontrolle
Grenzwert
Spülkontakt
Parametersatz
USP-Ausgang
Signal
Aktion
Schaltausgang: Grenzwert
1) Parametrierung
2) Passcode eingeben
3) Modul BASE
4) Kontakt K...
5) Verwendung: Grenzwert
Wirkrichtung "Maximum":
Grenzwert
Hysterese -
1
Kontakt
0
: Grenzwert überschritten
Signal
