Schaltkontakte: Schutzbeschaltung
Schutzbeschaltung der Schaltkontakte
Relaiskontakte unterliegen einer elektrischen Erosion. Besonders bei induk-
tiven und kapazitiven Lasten wird dadurch die Lebensdauer der Kontakte redu-
ziert. Elemente, die zur Unterdrückung von Funken und Lichtbogenbildung
eingesetzt werden, sind z. B. RC-Kombinationen, nichtlineare Widerstände,
Vorwiderstände und Dioden.
ACHTUNG!
Die zulässige Belastbarkeit der Schaltkontakte darf auch während der
Schaltvorgänge nicht überschritten werden!
Hinweis zu Schaltkontakten
Die Relaiskontakte sind im Lieferzustand auch für kleine Signalströme (ab
ca. 1 mA) geeignet. Wenn größere Ströme als ca. 100 mA geschaltet werden,
brennt die Vergoldung beim Schaltvorgang ab. Die Relais schalten danach klei-
ne Ströme nicht mehr zuverlässig.
72

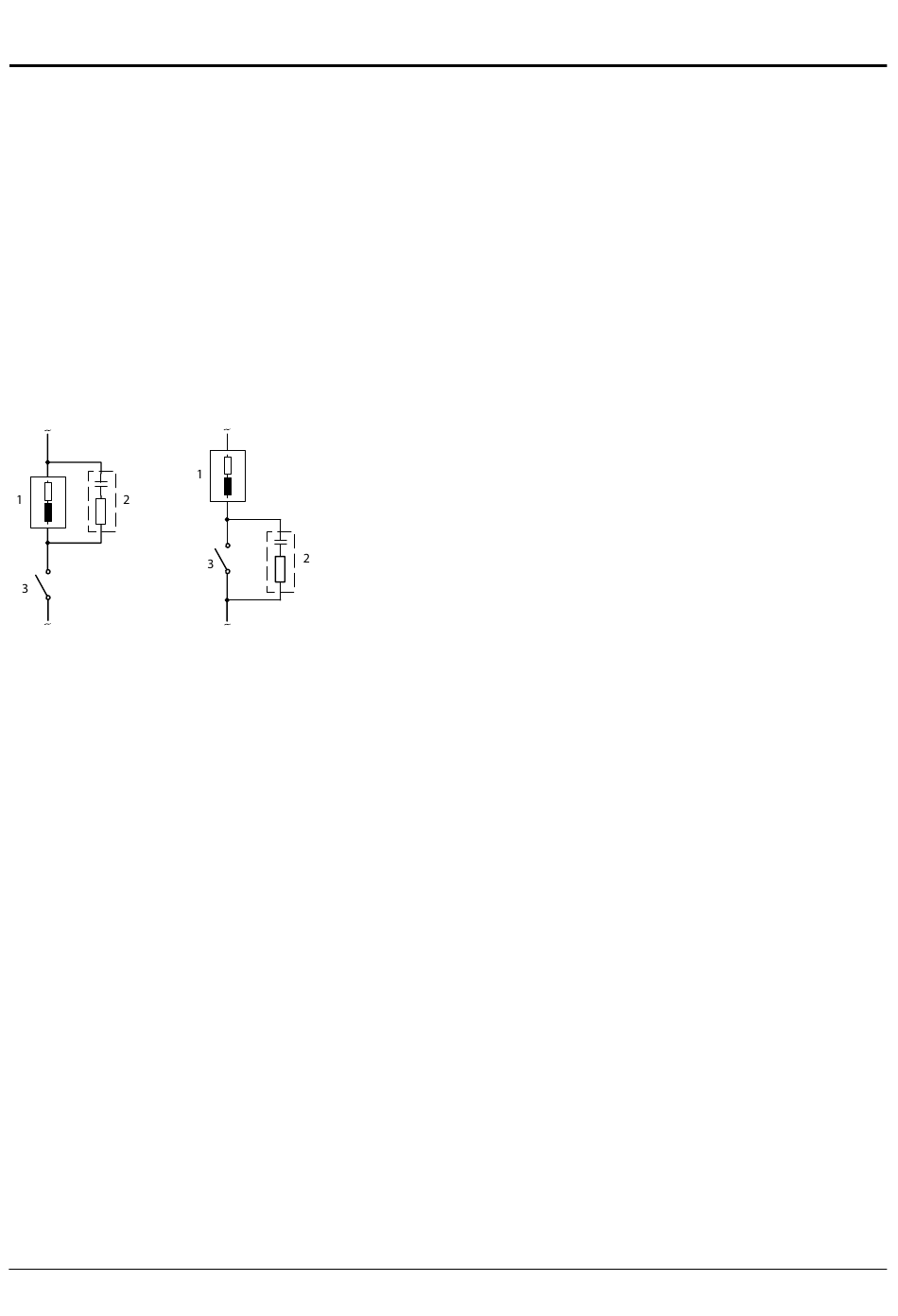

Typische AC-Anwendungen
bei induktiver Last
1 Last
2 RC-Kombination, z.B. RIFA PMR 209
Typische RC-Kombinationen
z. B.
Kondensator 0,1 µF,
Widerstand 100 Ohm / 1 W
3 Kontakt
