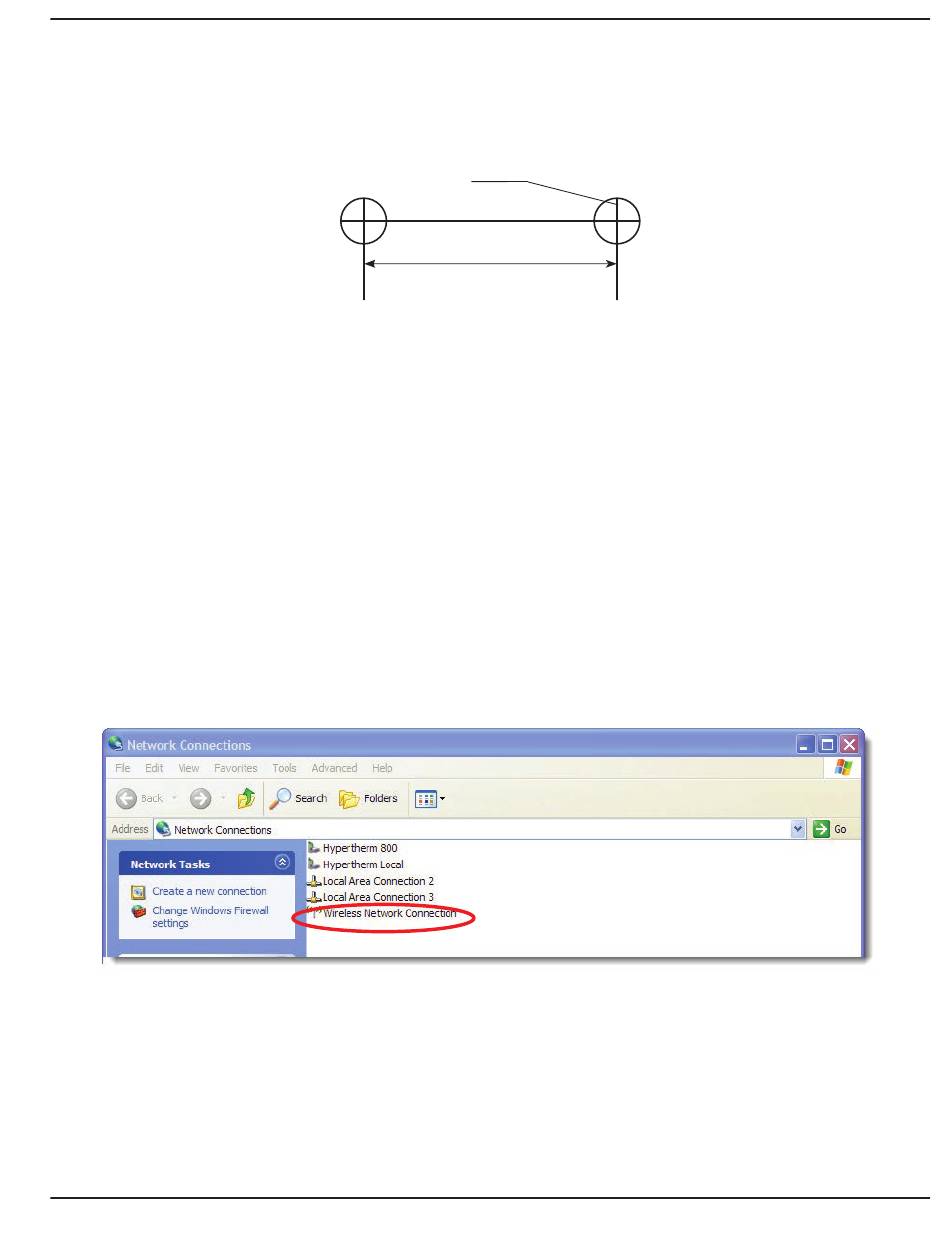

1. Einen passenden Einbauort für die Antenne auswählen und dann wie unten gezeigt zwei Löcher zu je 6,35 mm in
das sekundäre CNC-Gehäuse bohren (Abbildung nicht maßstabsgetreu). Die Grate innen und außen entfernen.
2. Jede Antennenfuß-Einbaubuchse durch ein Loch führen und mit einer Zahnscheibe und einer Mutter sichern.
Zwischen Antennenfuß und unlackierter Metalloberfläche des Gehäuses muss Kontakt hergestellt werden, damit
eine ordnungsgemäße Erdung gewährleistet ist.
3. Die Antennen an die Antennenfüße anschließen und vertikal ausrichten.
4. Die Kabel an die Koaxialbuchsen an der WLAN-Karte anschließen. Die Kabel dürfen nicht verdreht oder geknickt
sein. Das komplette Verlängerungskabel muss im CNC-Gehäuse untergebracht werden. Es dürfen nur die
Antennen außerhalb des Gehäuses sein.
5. Die Wechselstromversorgung zur CNC wieder herstellen.
Prüfen von WlAN in Windows
Die MicroEDGE Pro wird ab Werk mit installierten WLAN-Kartentreibern geliefert. So prüfen Sie das WLAN in Windows:
1. Die MicroEDGE Pro einschalten.
2. „Konfigurationen > Passwort" wählen und das Passwort für die Spezialkonfigurationen eingeben.
3. „System > Netzwerk-Werkzeuge" wählen. Das Dialogfenster „Netzwerkverbindungen" wird geöffnet und zeigt alle
Netzwerkverbindungen an.
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
6,35 mm
Durchmesser
36 mm
InstallatIon
2-37
