InstallatIon

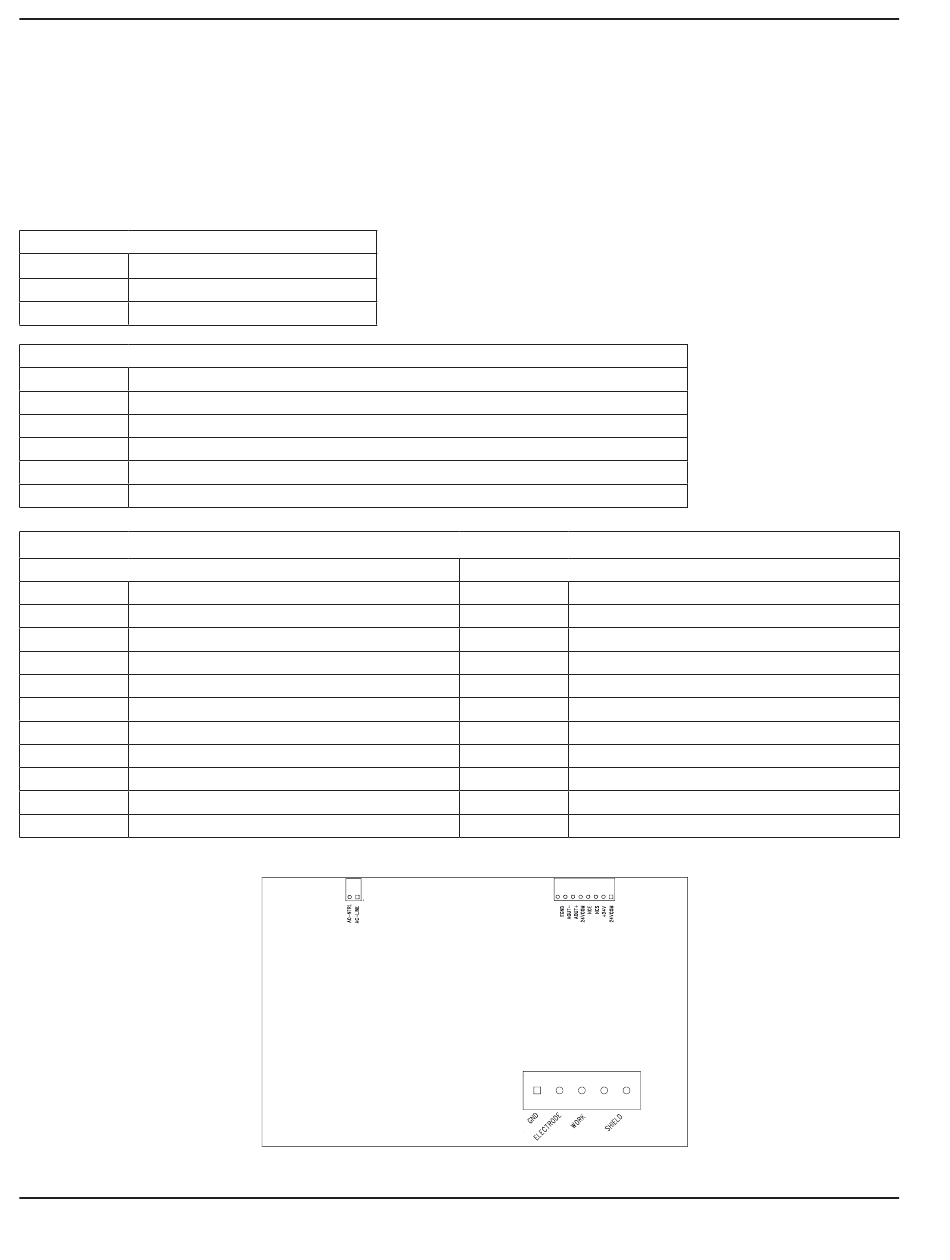

Spezifikationen der Brennerhöhensteuerungskabel
Die folgenden Tabellen enthalten die Kontaktbelegungen der Anschlüsse am Sensor THC-Verstärker, an der
MicroEDGE Pro CNC und auf der Spannungsteiler-Baukarte (VDC3). Verwenden Sie diese Tabellen zur Anfertigung
der Kabel, mit denen diese Geräte in Ihrer Konfiguration miteinander verbunden werden.
kontaktbelegungen für Anschlüsse der Spannungsteiler-Baukarte 3 (VDC3)
J1 leistungsanschluss auf VDC3
Stift-Nr.
Signal
1
120 VAC Phase
2
120 VAC Neutralleiter
J3 Feldanschluss auf VDC3 (schwarze klemmenleiste)
Stift-Nr.
Signal
1
EMI-Erdung
2
Elektrode (Verbindung mit negativem Anschluss in der Plasmaanlage)
3
Werkstück (Verbindung mit positivem Anschluss in der Plasmaanlage)
4
Kein Anschluss
6
Anschluss für ohmsches Kontaktkabel
kontaktbelegung für das kabel zwischen J2 auf VDC3 und tHC 1 auf der CNC
J2 E/A-Anschluss auf VDC3
Stift-Nr.
Signal
1
24 VDC Masse (aus)
2
+24 VDC (aus)
3
Düsenkontaktsensor (Ausgang)
4
Düsenkontaktaktivierung (Eingang)
5
24 VDC Masse (aus)
6
+ Analog aus
7
– Analog aus
8
Gehäuseerdung (Kabelabschirmung)
2-28
Stift-Nr.
J1
Spannungsteiler-Baukarte (141201)
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
tHC1-Anschluss auf der CNC
Ausgänge
1
24 VDC Masse (ein)
2
Düsenkontaktsensor +
3
Düsenkontaktsensor –
4
Düsenkontaktaktivierung +
5
Düsenkontaktaktivierung –
6
+ Analog ein
7
– Analog ein
8
Halten +
9
Halten –
J2
J3
