InstallatIon
HyPath-Eingänge
• Verwenden Sie eine positive Logik, die zum Aktivieren des Eingangs eine positive Spannung erfordert.
• Sind opto-gekoppelt und haben einen Bereich von +4,7 V Minimum bis +32 V Maximum. Interner Vorwiderstand =
4,7 kOhm.
• +24 VDC Feld-Stromversorgung auf der HyPath-Baukarte und der Servobaukarte für vier Achsen mit einer externen
Gesamtlast von 1,5 A.

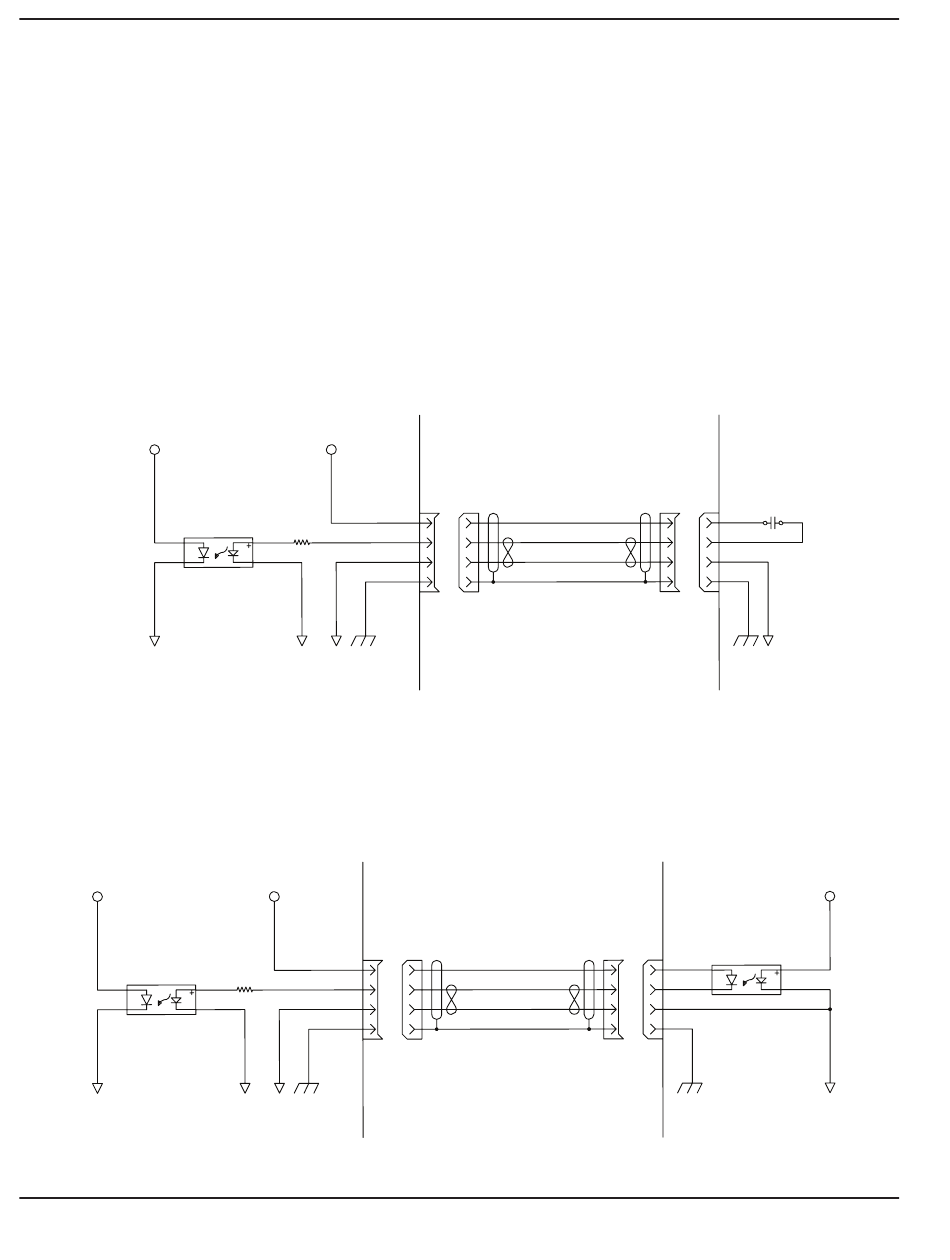

Beispiele für HyPath-Eingangsschaltkreise
• Anschluss an einen Endschalter, einen Drucktaster, einen Endlagen-Schalter, einen Stationsauswahlschalter
(Umschalter), einen Relaiskontakt oder einen Notausschalter
+5 VDC
• Anschluss an einen Optokoppler, der sich in der Regel in einer Brennerhöhensteuerung und einer
Plasmaversorgung findet.
+5 VDC
MicroEDGE Pro
2-18
+24 VDC
Eingang
4,7 k
Masse
Abschirmung
MicroEDGE Pro
Vom kunden bereitgestellter Schließer
+24 VDC
4,7 k Eingang
Masse
Abschirmung
37
Vom Kunden bereitgestelltes Kabel

Vom kunden bereitgestellter Optokoppler-Schalter

37
Vom Kunden bereitgestelltes Kabel
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
Schaltkreis des Kunden
VDC
Schaltkreis des Kunden
