Wartung und diagnose

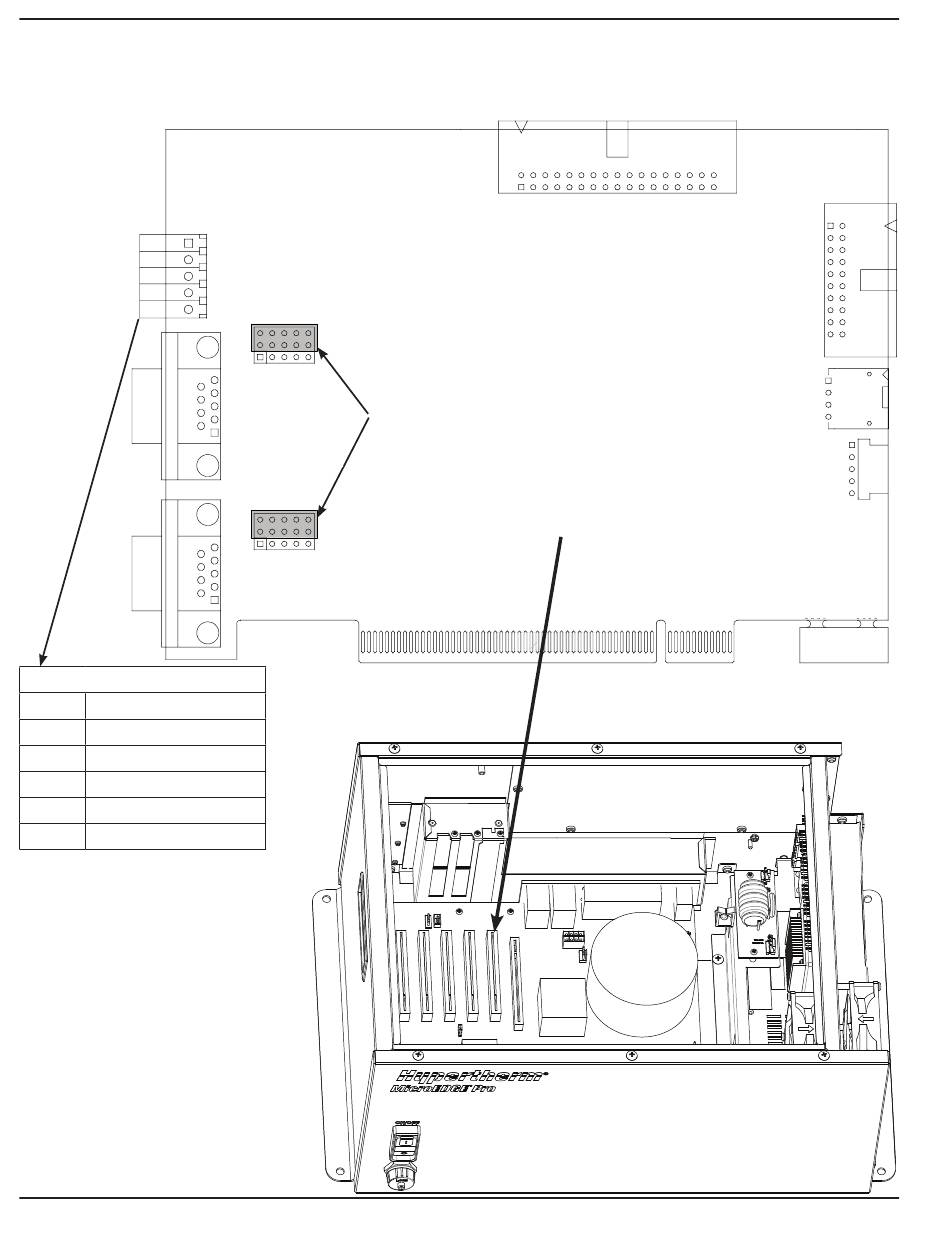

SERCOS II und SERCOS III serielle Isolierplatte und Utility-Baukarte (141194)
Anschluss J2 (Fern-Ein/Aus)
Stift-Nr. Signal
1
Fern-Ein/Aus +
2
Fern-Ein/Aus –
3
Masse
4
12 V
5
Abschirmung
4-38
J2 Fern-Ein/Aus
RS-422
J4
RS-232
2 x 5 Drahtbrücken
J5 Anschluss A
2 Anschlüsse
COM3
RS-422
J7
RS-232
J8 Anschluss B COM4
J3 zu seriellem COM3 und COM4
J10 zu Vorderseite Ein/Aus-Schalter
In PCI-
Steckplatz 1
installiert
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
J6 zu Hauptplatine Ein/Aus
und Stromverteiler
