Wartung und diagnose

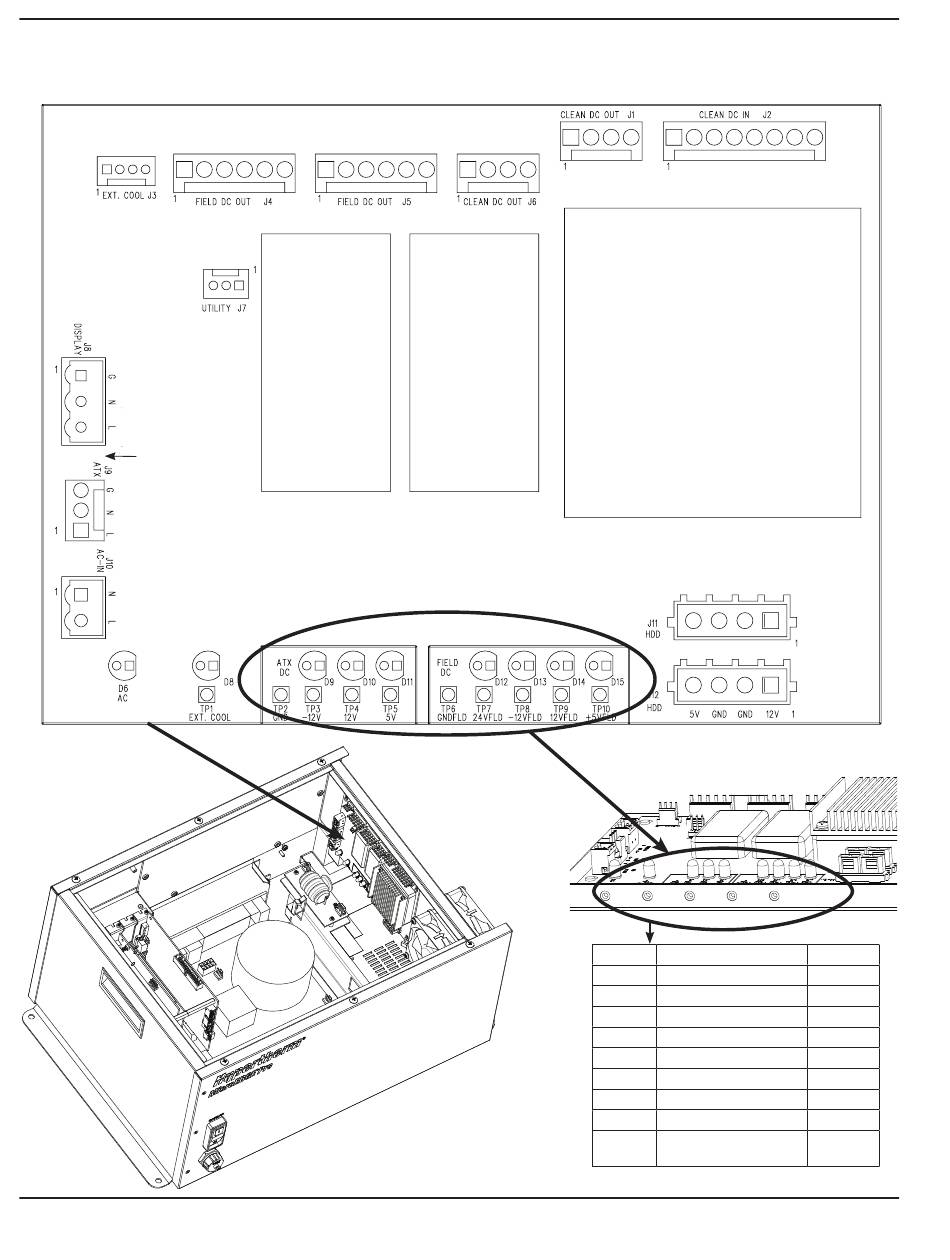

Stromverteiler-Baukarte (141153)
4-36
Stromquelle
Stromquelle
+12 V ein,
+12 V ein,
+24 V aus
+15 V aus
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
Stromquelle
+12 V ein, +12 V aus
lED
Signal
D15
+5 V Feld DC
D14
12 V Feld DC
D13
–12 V Feld-DC
D12
24 V Feld DC
D11
5 V ATX DC
D10
12 V ATX DC
D9
–12 V ATX DC
D8
Externer Lüfter
D6
Wechselstrom-
Versorgung
Farbe
Grün
Grün
Grün
Grün
Grün
Grün
Grün
Grün
Grün
