InstallatIon
Picopath-Antriebs-/Encoderanschlüsse
Die Picopath-Achszuordnungen werden in der Phoenix-Software im Bildschirm Maschinen-Konfigurationen > Achse
vorgenommen. Weitere Informationen finden Sie im Phoenix Softwareinstallations- und Konfigurations-Handbuch.
Fertigen Sie Picopath-Antriebs-/Encoderkabel unter Verwendung der folgenden Informationen an.
Der Gegenstecker für den Picopath-Antrieb/Encoder ist ein 37-poliger Rundstecker:
•
Kabelstecker: AMP Nr. 208472-1
•
Stiftkontakte AMP 66099-3 (16–18 ga), AMP 66103-3 (20–24 ga)
•
Verkabelung: Belden Nr. 9504 oder vergleichbares für Encodersignale
•
Verkabelung: Belden Nr. 9501 oder vergleichbares für Antriebssignale
•
Hypertherm-Set: 228489
Anmerkungen:
•
Für einen ordnungsgemäßen Betrieb müssen für jede Achse die einzelnen Antriebe aktiviert werden.
•
Verbinden Sie die Kabelabschirmungen mit dem Metallgehäuse des Anschlusses, um eine optimale Störfestigkeit
zu erhalten und die Signalmassen von der Erde getrennt zu halten.
16
10
23
5
29
1
4
33
15
28
22

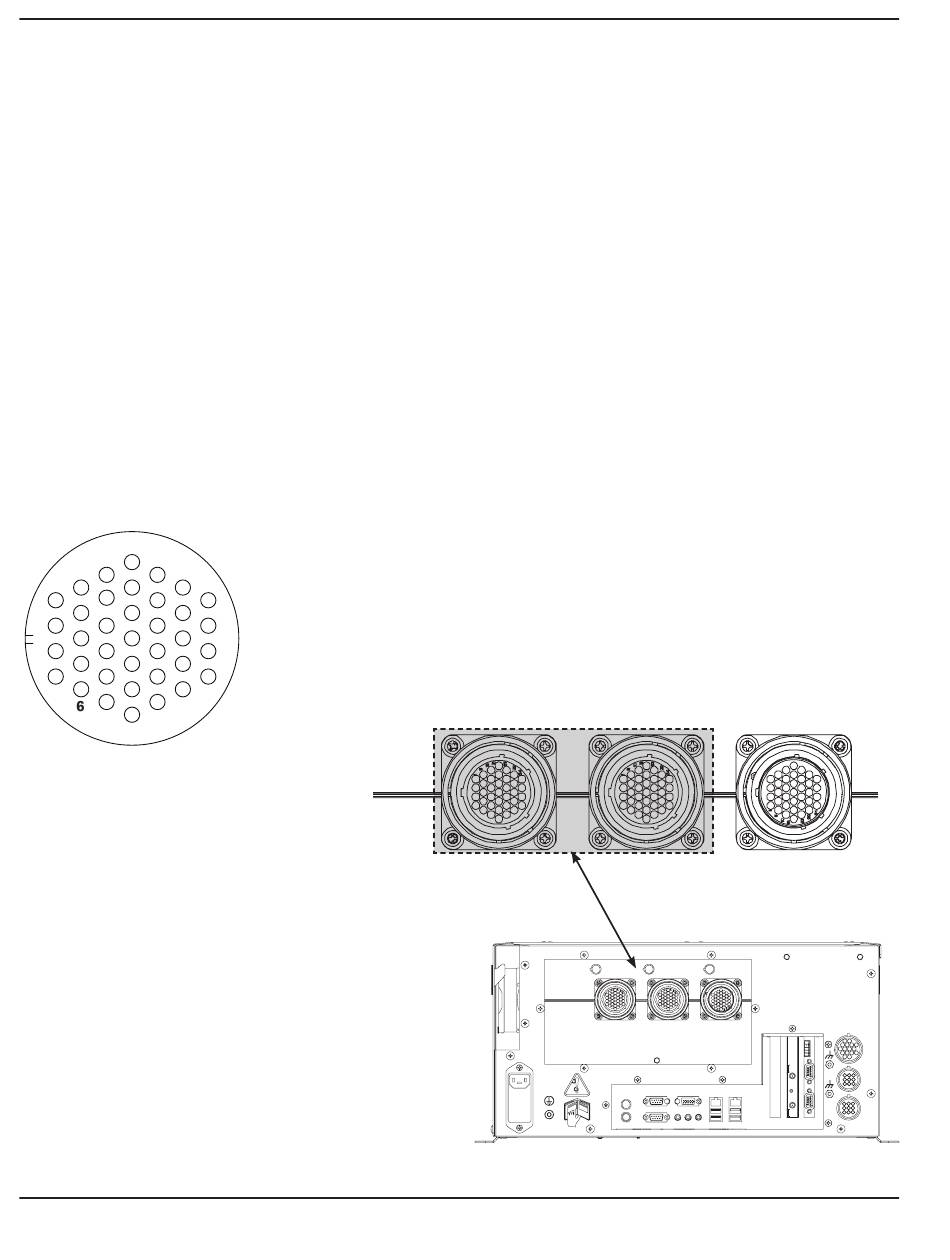

Picopath-Antriebs-/
Encoderanschluss J6 und J7
2-12
34
37
Picopath-Antriebs-/Encoderanschlüsse
J6
z/W-ACHSE
ANtRIEB/
ENCODER
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
J7
x/y-ACHSE
ANtRIEB/
E/A
ENCODER
