Wartung und diagnose

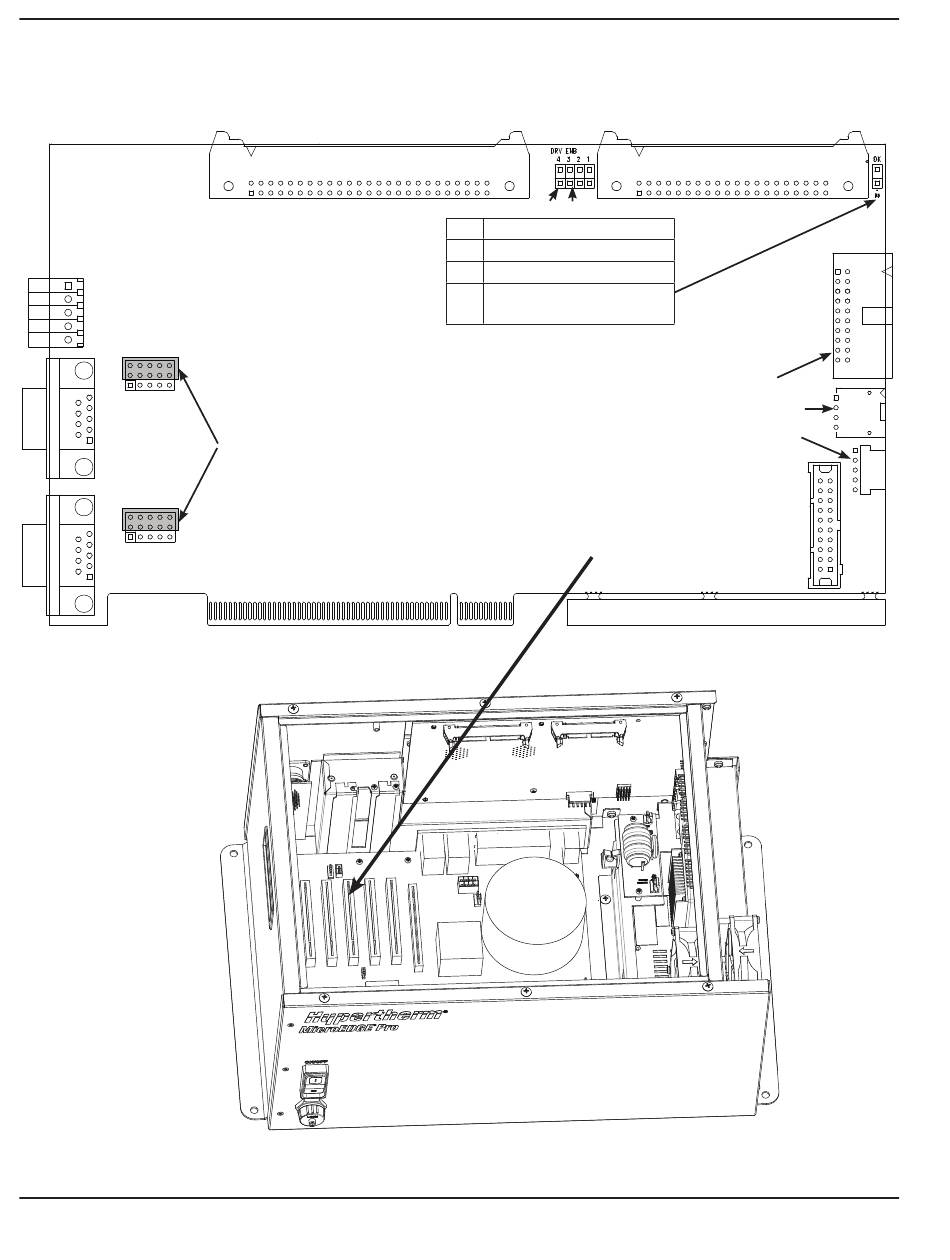

Picopath 2-Achsen-MCC, Utility-Baukarte und serielle Isolierplatte (141256)
J4 Fern-Ein/Aus
RS-422
J6
RS-232
J8 Anschluss
A, COM3
RS-422
J10
RS-232
J12 Anschluss B, COM4
4-50
J1 zu E/A 1 bis 24
2 x 5 Drahtbrücken
2 Anschlüsse
D4
D3
lED
Signal
D3 Achse 2 aktiviert
D4 Achse 1 aktiviert
Watchdog aktiviert Licht
D7
EIN = aktiviert
J3 zu seriellem COM3 und COM4
J7 zu internem Ein/Aus-Schalter
J9 zu und von Hauptplatine
In PCI-Steckplatz 3 installiert
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
J2 zu 2-Achsen-Servo
und Stromverteiler
