Joystick- und Drehzahl-Potentiometer-test
Warnung! Um eine Bewegung des tisches zu vermeiden, ziehen Sie vor dem Durchführen dieses tests
alle Achskabel von der CNC ab.
So testen Sie den Joystick- und Drehzahl-Potentiometer-Anschluss:
1. Wählen Sie den Joystick/Drehzahl-Potentiometer-Anschluss im Bildschirm „Maschinenschnittstelle".

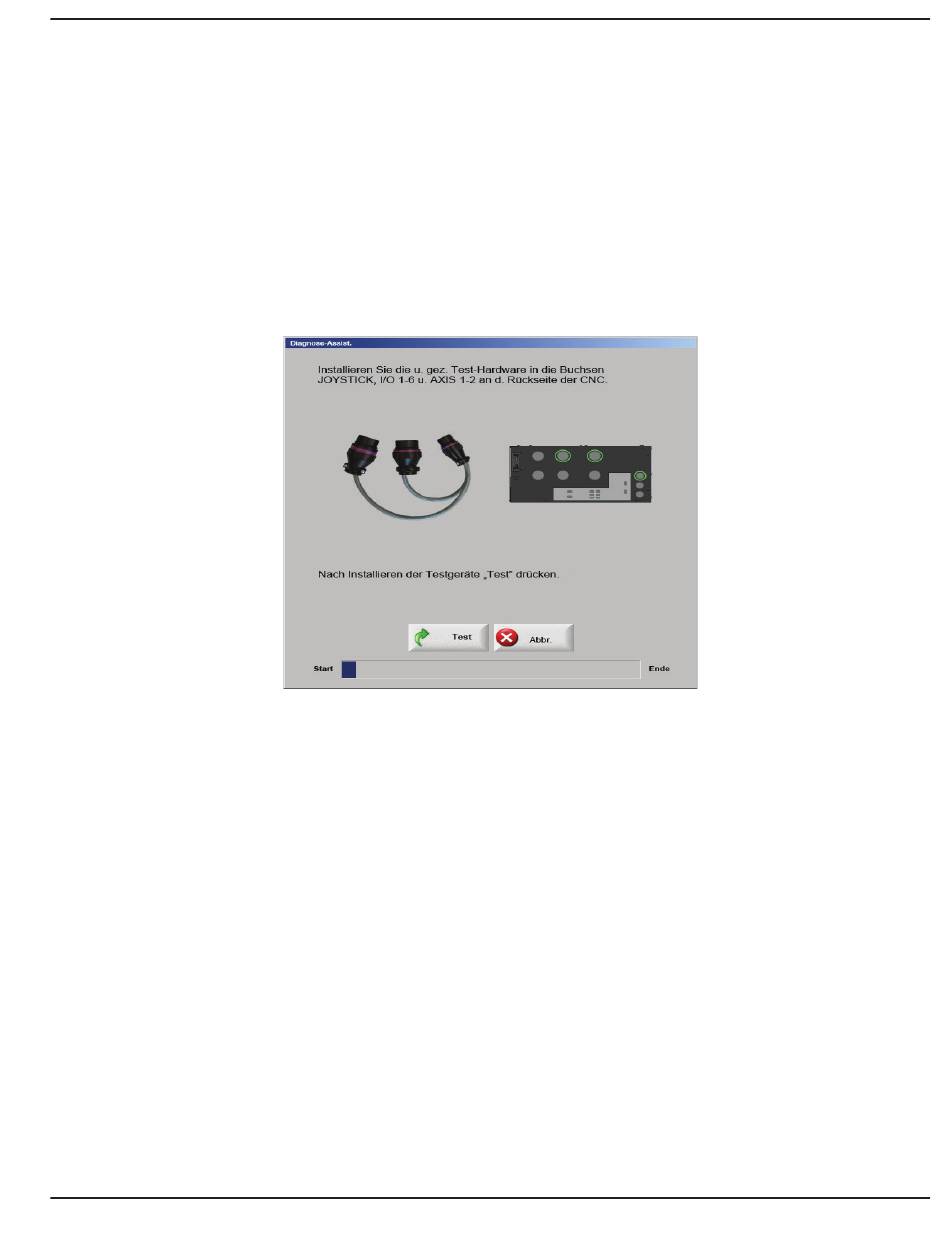

2. Folgen Sie den Anweisungen auf dem Bildschirm, um den HyPath-Tester (violett) an die Anschlüsse von Joystick/
Drehzahl-Potentiometer, Achsen 1–2 und E/A 1–6 anzuschließen.
Bei einem Picopath-System schließen Sie den braunen Tester an die Anschlüsse von Joystick/Drehzahl-Potentiometer,
X/Y und E/A an.
3. Wählen Sie im Bildschirm „Maschinenschnittstelle" die Option „Test". Eine Meldung zeigt an, ob der Test erfolgreich war.
Wenn der Test fehlschlägt, wenden Sie sich an den Originalgerätehersteller oder Systemintegrator, um diese Teile in der
folgenden Reihenfolge zu prüfen oder zu ersetzen:
1. Analog-Feldschnittstellenkarte
2. Flachbandkabel
3. Analog-Schnittstellenkarte
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
Wartung und diagnose
4-13
