HyPath-4-Achsen-Servoanschlüsse
Die HyPath-Servobaukarte für 4 Achsen stellt die Antriebs- und Encoderanschlüsse für bis zu 4 unabhängige
Servoachsen zur Verfügung. Die Baukarte enthält zwei Rundstecker. Jeder Stecker ermöglicht Anschlüsse für zwei
unabhängige Servoachsen.
Die Achszuordnungen werden in der Phoenix-Software im Achsen-Bildschirm vorgenommen. Weitere Informationen
finden Sie im Phoenix Softwareinstallations- und Konfigurations-Handbuch.
HyPath-Servoanschluss
Fertigen Sie HyPath-Servokabel unter Verwendung der folgenden Informationen an.
Der HyPath-Servoanschluss ist ein 37-poliger Rundanschluss:
•
Kabelstecker: AMP 206150-1
•
Buchsenkontakte: AMP 164164 (16–18 AWG), AMP 164163 (20–24 AWG)
•
Hypertherm-Set: 228491

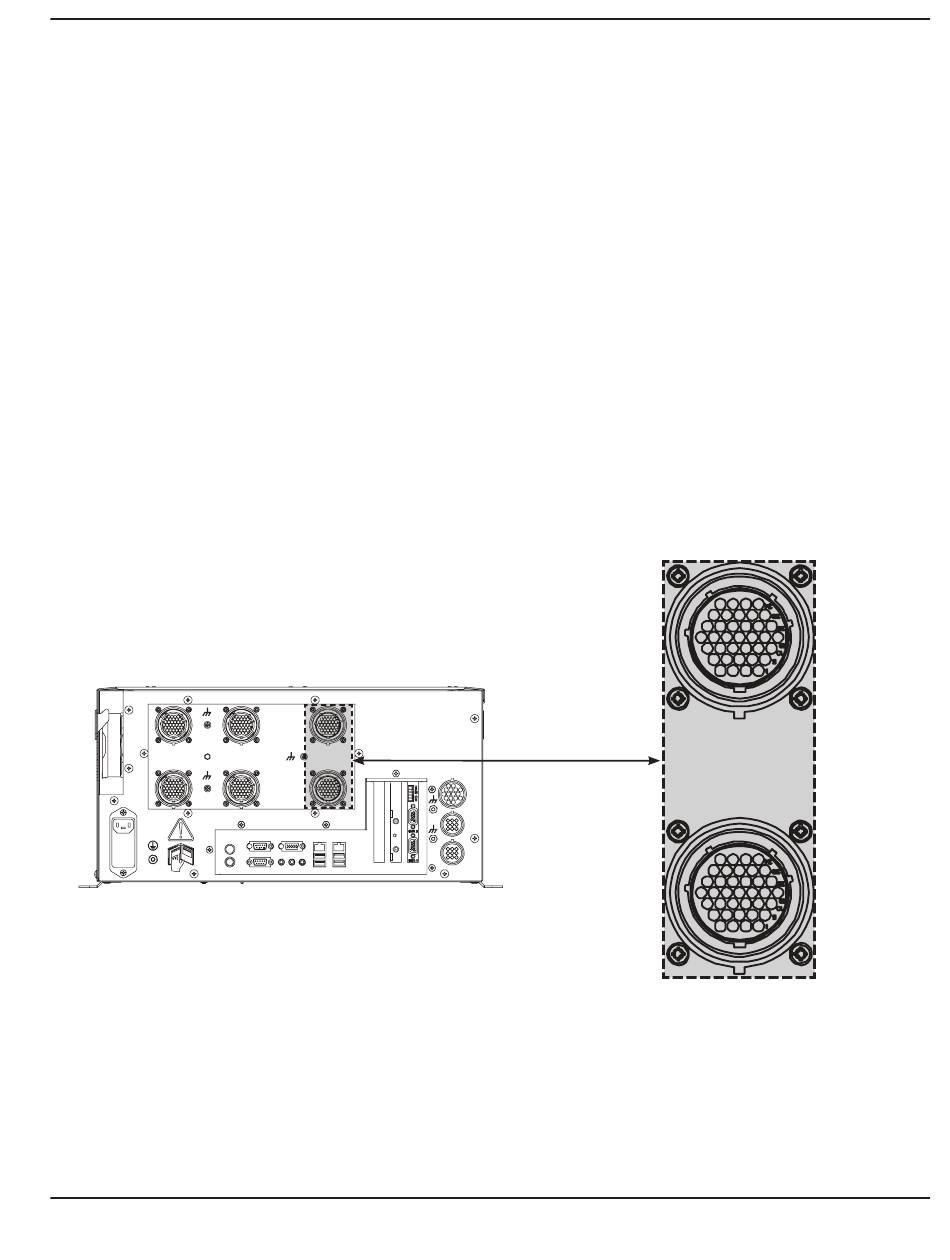

Position der 4-Achsen-Servoanschlüsse
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
InstallatIon
J3 Achsen 1–2
J4 Achsen 3–4
HyPath-
Servoanschlüsse
2-25
