E/A-test
Führen Sie diesen Test aus, wenn:
•
Ein E/A-Punkt defekt ist.
•
Sie den CNC-E/A-Betrieb als Problem im gesamten System eliminieren müssen.
•
Ein kontinuierlicher Fehler auftritt, z. B. ein Endschalter, der sich nicht ein- oder ausschalten lässt.
So testen Sie den E/A-Anschluss:

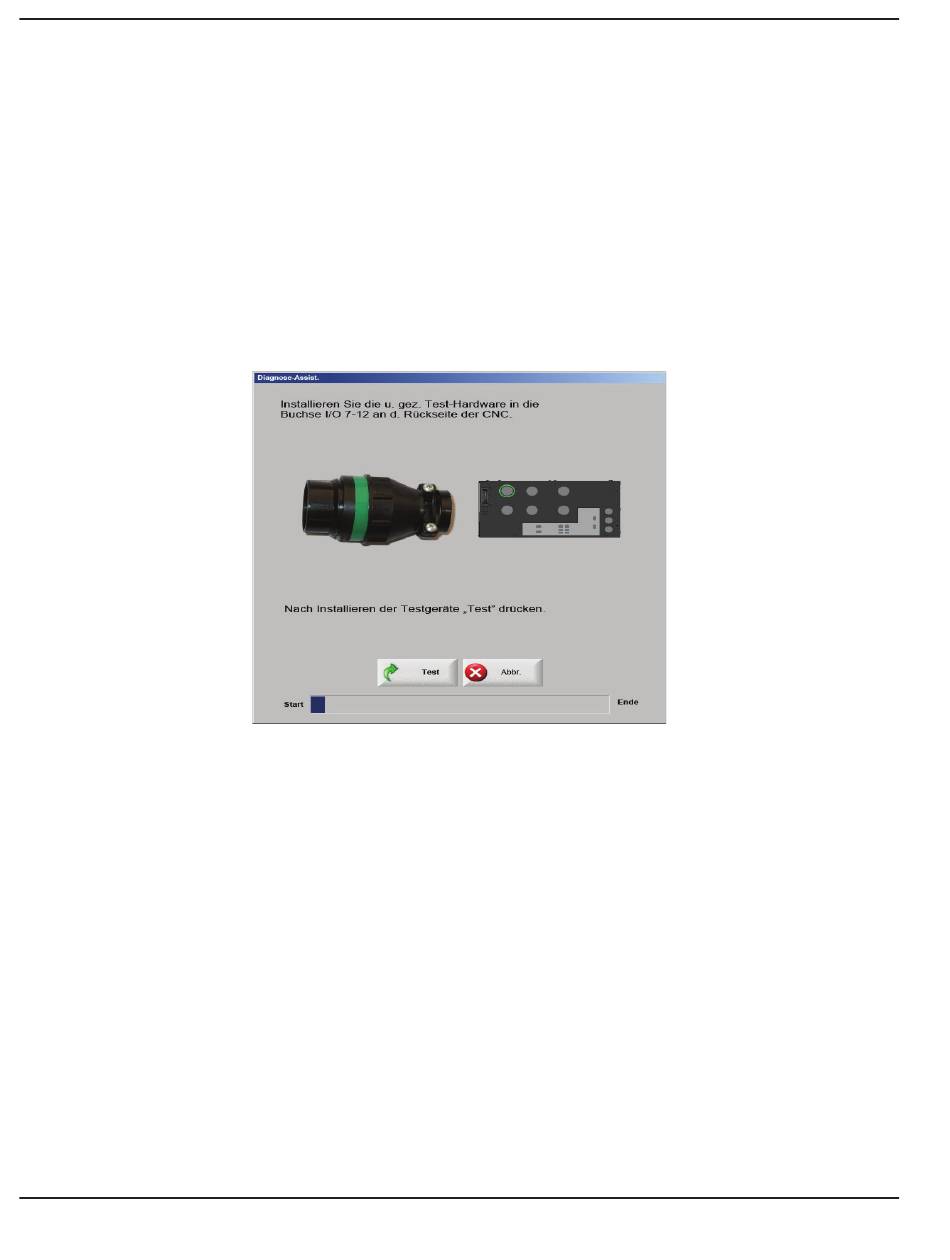

1. Wählen Sie auf dem Bildschirm „Maschinenschnittstelle" den E/A-Anschluss, den Sie testen möchten.
2. Folgen Sie den Anweisungen auf dem Bildschirm, um den Picopath- (weiß) oder HyPath-Teststecker (grün) an den
E/A-Anschluss anzuschließen, den Sie auf der Rückseite der MicroEDGE Pro ausgewählt haben.
3. Berühren Sie auf dem Bildschirm „Maschinenschnittstelle" die Option „Test". Eine Meldung zeigt an, ob der Test
erfolgreich war.
4. Wenn der Test fehlschlägt, folgen Sie den Anweisungen auf dem Bildschirm, um den zweiten Picopath- (orange) oder
HyPath-Teststecker (rot) anzuschießen, um den Ein- oder Ausgangspunkt zu isolieren, der das Problem verursacht.
4-8
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
