Analoge Anschlüsse
Die MicroEDGE Pro CNC besitzt Anschlüsse für die Sensor THC sowie einen Joystick und ein Drehzahl-Potentiometer,
so dass ein Tischhersteller diese Funktionen hinzufügen kann.
Anschluss für Sensor tHC
Die MicroEDGE Pro hat für Konfigurationen mit integrierten Sensor THCs spezielle Anschlüsse für THC 1 und THC 2.
Anmerkungen:
•
Die analogen Eingänge für die Drehzahl-Potentiometer sind für
0 bis +10 VDC dimensioniert.
•
Verbinden Sie die Kabelabschirmungen mit den externen
Erdungsschrauben, um eine optimale Störfestigkeit zu erhalten.
•
Die PCI-Analogkarte der Serie 1 heißt im CNC Informations-
Diagnosebildschirm der Phoenix-Software PCI-AIC Rev X.
Anschluss für Brennerhöhensteuerung:
•
Kabelstecker: AMP 206708-1
•
Stiftkontakte: AMP 65105-3
•
Verkabelung: Belden Nr. 9540 oder vergleichbares für
Encodersignale
•
Hypertherm-Set: 228495
kontaktbelegungen für die Anschlüsse der integrierten Sensor tHC 1 und 2
Stift-Nr. CNC-E/A-konfiguration
1
Masse
2
Eingang +
3
Eingang –
4
Ausgang +
5
Ausgang –
6
Analogeingang +
7
Analogeingang –
8
Ausgang +
9
Ausgang –
Masseanschluss
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
Signal
Masse
Düsenkontaktsensor + (Relaiskontakt)
Düsenkontaktsensor – (Relaiskontakt)
Düsenkontaktaktivierung + (Relaiskontakt)
Düsenkontaktaktivierung – (Relaiskontakt)
THC +
THC –
Zündung halten (Relaiskontakt)
Zündung halten (Relaiskontakt)
Abschirmung
InstallatIon
2
1
4
6
3
5

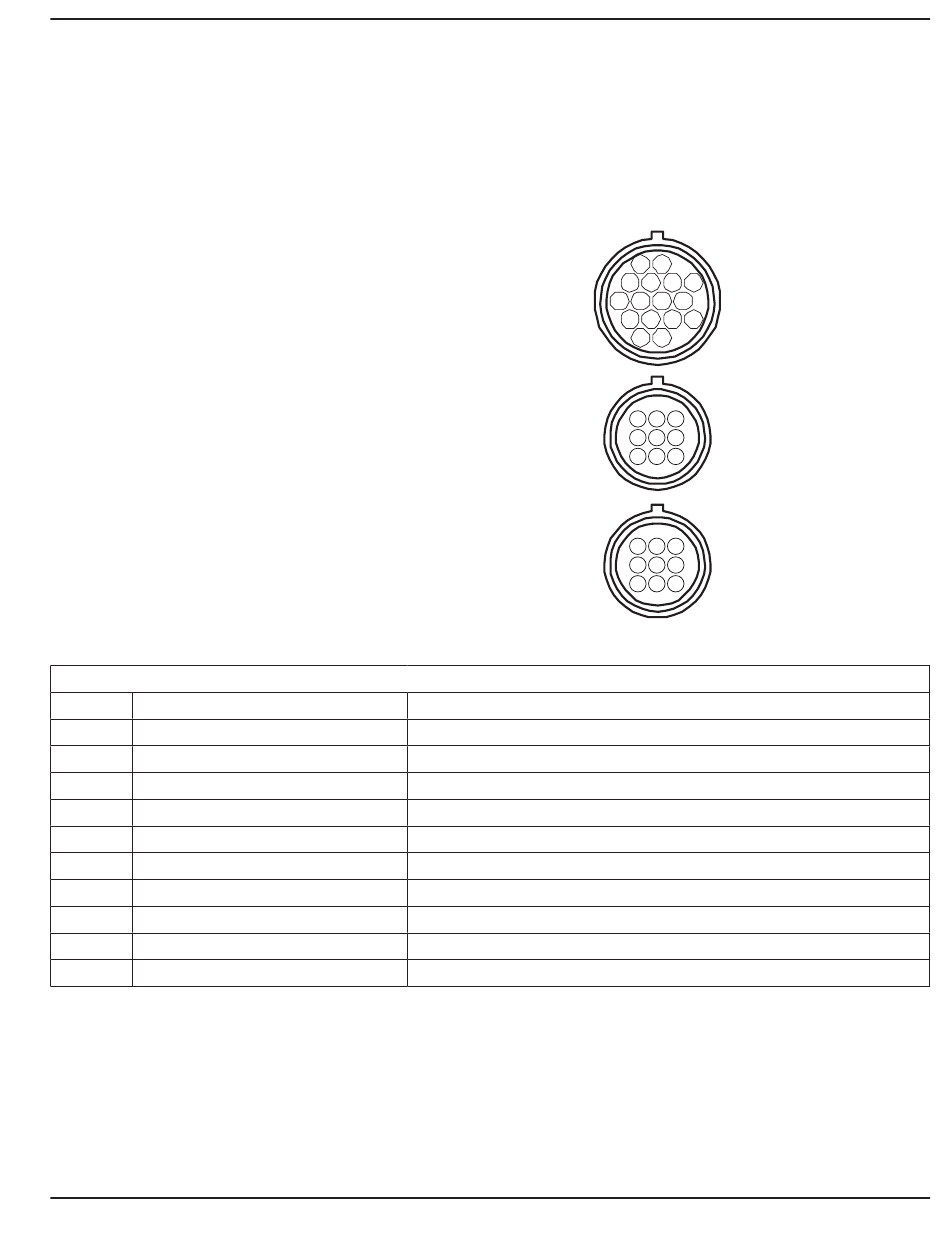

Schnittstelle für
8
7
9 10
Joystick und Drehzahl-
11 12 13 14
Potentiometer
15 16
1
2
3
tHC 1-Schnittstelle
4
5
6
7
8
9
1
2
3
tHC 2-Schnittstelle
4
6
5
7
8
9
