InstallatIon

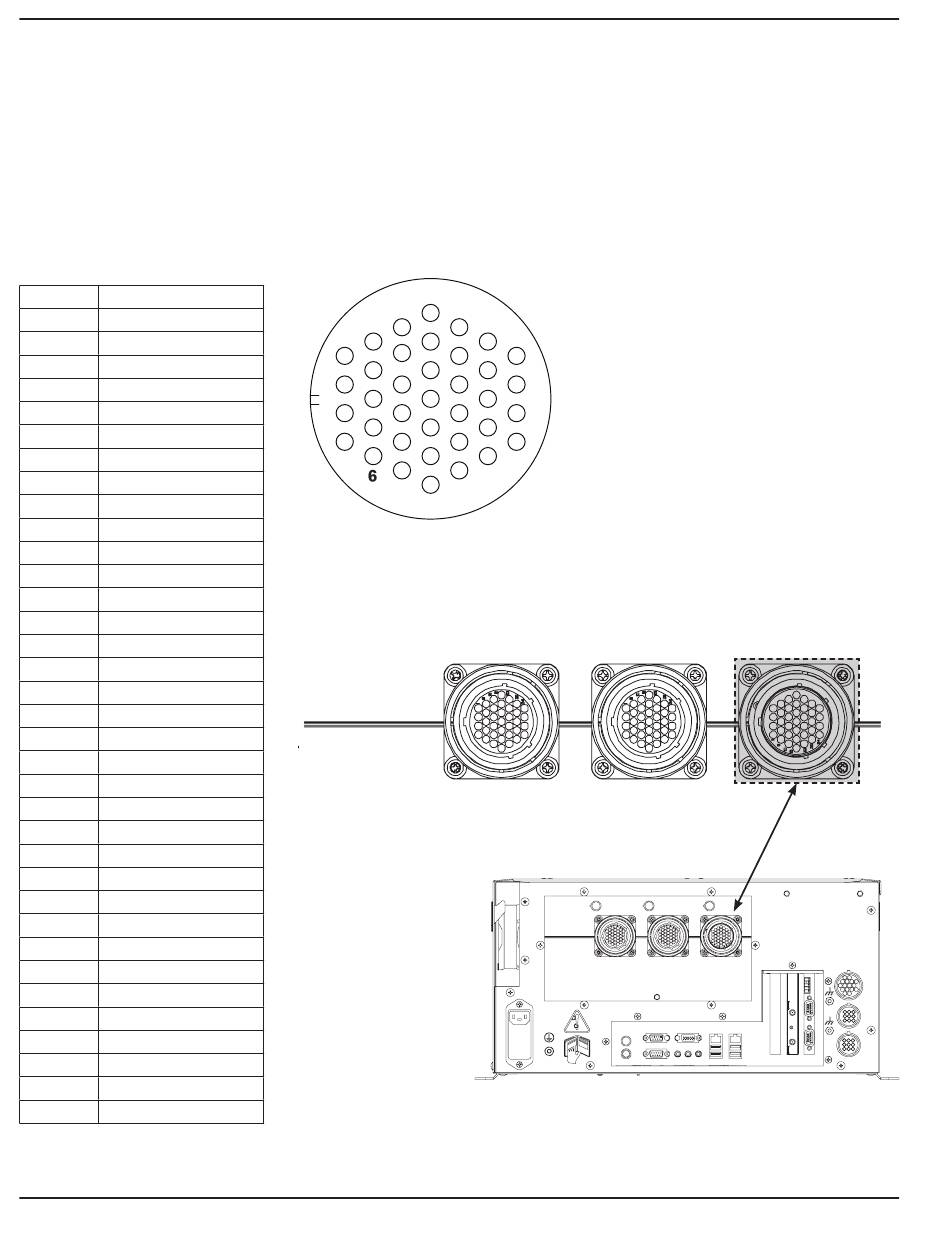

Picopath-E/A-Anschluss
Fertigen Sie Picopath-E/A-Kabel unter Verwendung der folgenden Informationen an.
Der Picopath-E/A-Gegenstecker ist ein 37-poliger Rundstecker:
•
Kabelstecker AMP Nr. 208470-1
•
Buchsenkontakte: AMP 66101-3 (16–18 ga), AMP 66105-3 (20–24 ga)
•
Hypertherm-Set: 228490
Stift-Nr. Signal
1
Eingang 1
2
Eingang 2
3
Eingang 3
4
Eingang 4
6
Eingang 6
8
Eingang 8
9
Eingang 9
10
Eingang 10
11
Eingang 11
12
Eingang 12
13
N/C
14
+24 VDC
15
+24 VDC
16
N/C
17
24 V Masse
18
24 V Masse
19
N/C
20
N/C
21
Ausgang 1
22
Ausgang 2
23
Ausgang 3
24
Ausgang 4
25
Ausgang 5
26
Ausgang 6
27
Ausgang 7
28
Ausgang 8
29
Ausgang 9
30
Ausgang 10
31
Ausgang 11
32
Ausgang 12
33
E/A Abschirmung
34
+24 VDC
35
+24 VDC
36
24 V Masse
37
24 V Masse
2-10
16
10
23
5
29
1
34
4
37
33
15
28
22
Picopath-E/A-Anschluss J8
z/W-ACHSE
ANtRIEB/
ENCODER
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
x/y-ACHSE
ANtRIEB/
ENCODER
Picopath-E/A-Anschluss
E/A
