InstallatIon
Wechselstrom
AC-Netzanschluss
Netzkabel
Ein AC-Netzkabel ist Standardausrüstung für Nordamerika und gehört zum Lieferumfang der MicroEDGE Pro CNC.
Bei Versand in andere Regionen wird die CNC mit einem Netzstecker geliefert, so dass Sie eine Stecker- und
Kabelkombination erstellen können, die den Anforderungen der örtlichen Normen für Stromanschlüsse entsprechen.
Um ein Netzkabel anzufertigen, verwenden Sie den Stecker (108842) im Lieferumfang der MicroEDGE Pro CNC,
sowie ein dreiadriges Kabel für den Anschluss von Phase, Neutralleiter und Erdung gemäß den örtlichen elektrischen
Vorschriften. Weitere Informationen zu den elektrischen Spezifikationen finden Sie im Abschnitt zur Leistung in der
Tabelle mit den Systemspezifikationen im Kapitel Spezifikationen. Beispiele finden Sie zudem in den folgenden
Abbildungen.
Anmerkung: Der Sicherungshalter ist universell für eine Sicherung, um den örtlichen elektrischen Vorschriften
zu entsprechen.
Vom kunden
bereitgestellte leistung
(ohne Neutralleiter)
L1 – Phase
L2 – Phase
PE (Erdung)
2-6
Sicherungsgröße
MicroEDGE Pro CNC
(wie geliefert)
Netzeingangs-
modul
1 Sicherung:
2 A,
5 x 20 mm oder
0,25 x 1,25 Zoll

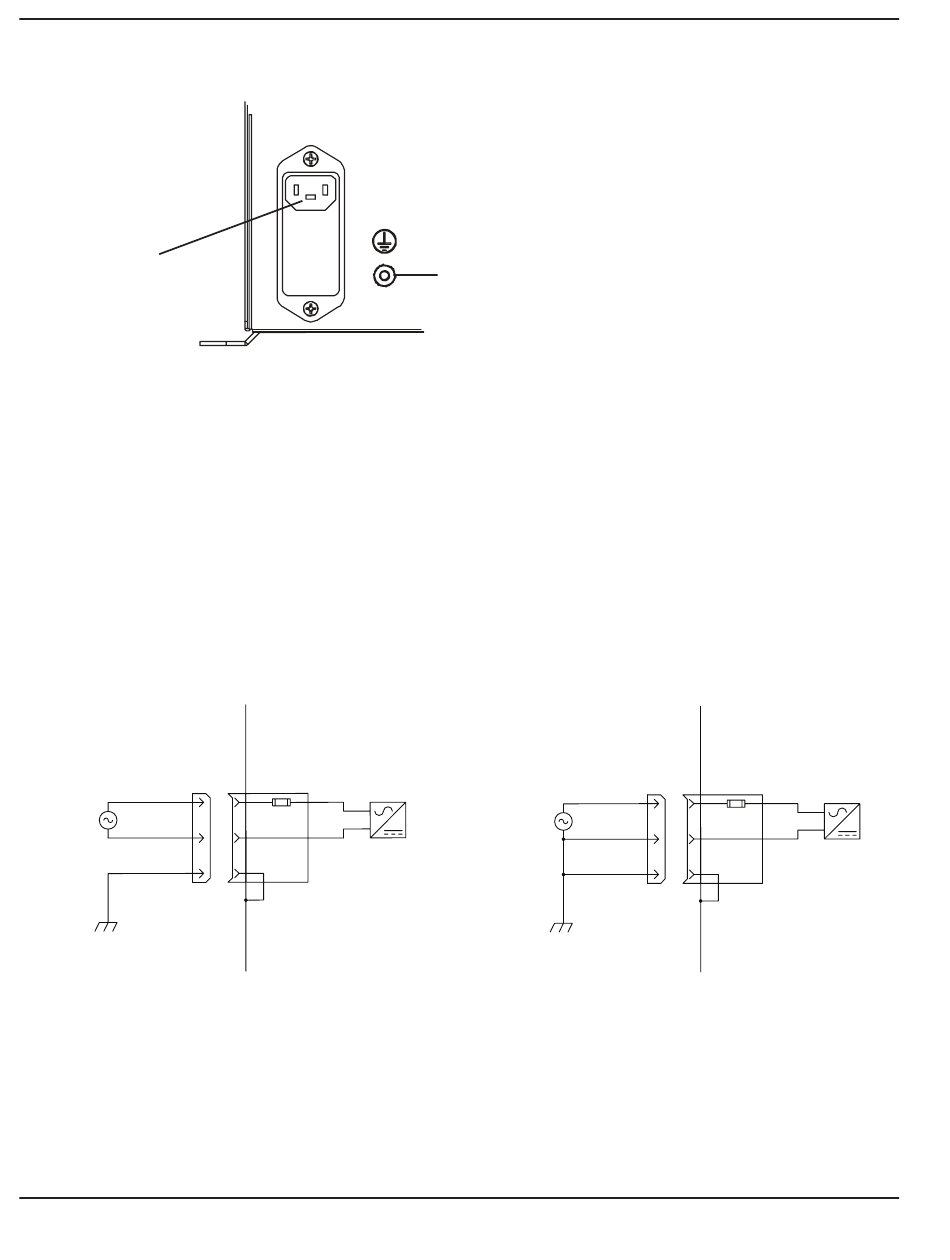

Beispiele für die Verkabelung der VAC-Eingänge
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
– 2 A, 250 V, träge
Erdungsmutter und
Sicherungsscheibe
10-32
Vom kunden
bereitgestellte leistung
(mit Neutralleiter)
L1 – Phase
Neutralleiter
PE (Erdung)
MicroEDGE Pro CNC
(wie geliefert)
Netzeingangs-
modul
1 Sicherung: 2 A,
5 x 20 mm oder
0,25 x 1,25 Zoll
