Fern-Ein/Aus-kabel
Hypertherm liefert kein Kabel für den Anschluss an den Fern-Ein/Aus-Anschluss an folgenden Karten:
•
141222 für 4-Achsen-HyPath und -Picopath
•
141256 für 2-Achsen-Picopath
•
141194 für SERCOS II und SERCOS III
Hypertherm liefert jedoch den Kabelstecker mit, der zu der in der Anlage eingebauten Fern-Ein/Aus-Buchse passt, wie
in den folgenden Abbildungen gezeigt. Sie können diesen Stecker verwenden, um ein speziell angefertigtes Kabel von
passender Länge damit abzuschließen.

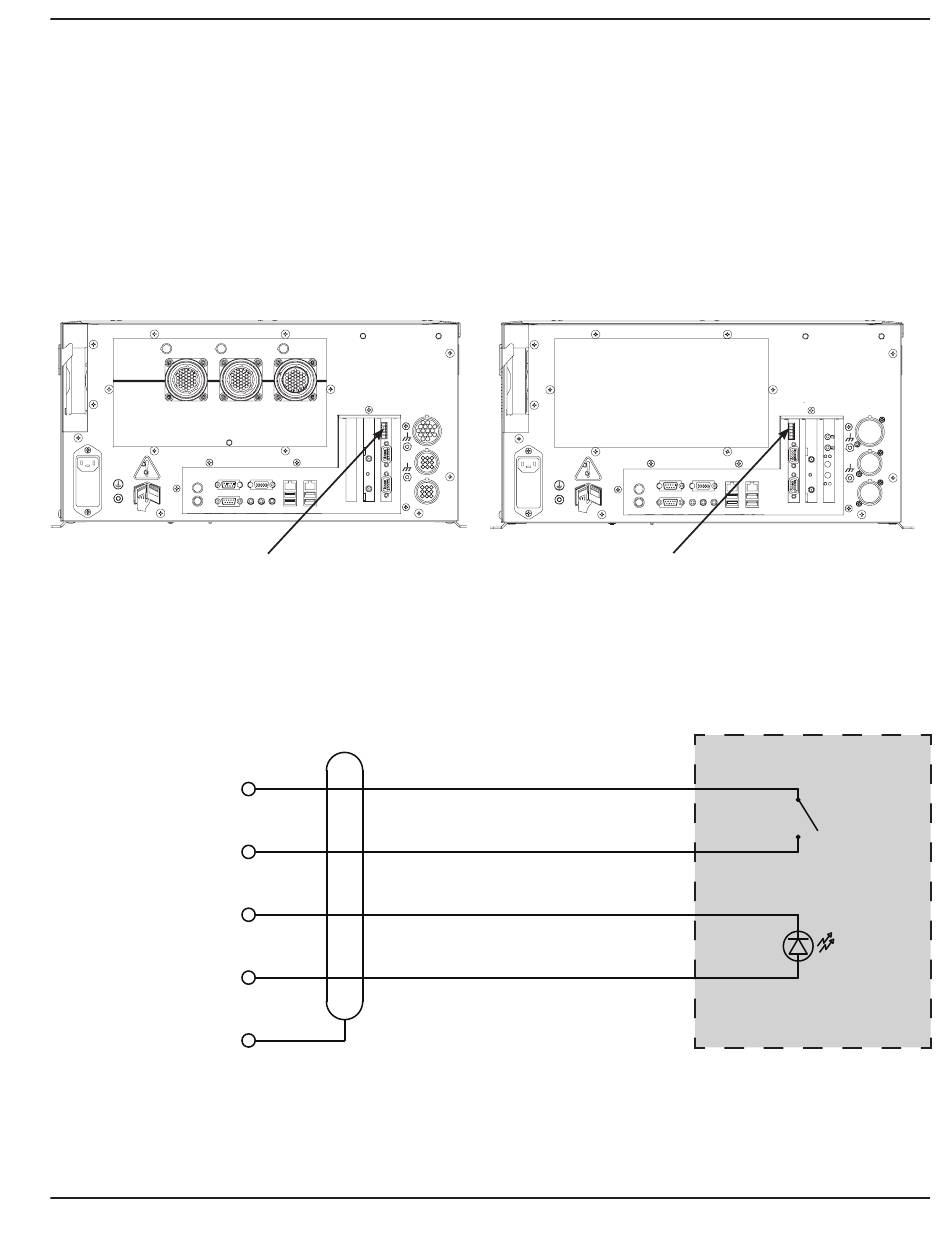

Picopath und HyPath
Position des Fern-Ein/Aus-Anschlusses an der MicroEDGE Pro
Um das Fern-Ein/Aus-Kabel anzufertigen, ziehen Sie den Stecker von der Buchse ab und verbinden Sie ihn mit den
gekauften Drähten, einem Schalter und einer LED. Details sehen Sie im Schaltplan unten.
Fern-Ein/Aus +
Fern-Ein/Aus –
Masse
+12 V
Abschirmung
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
1
2
3
4
5
Schaltplan für Fern-Ein/Aus-kabel
InstallatIon
SERCOS II und SERCOS III
Vom Kunden bereitgestellte
Verdrahtung mit Schalter und LED
Ein/Aus
LED
2-35
