InstallatIon
Antriebs-/Encoder-kontaktbelegungen
Anmerkungen:
•
Der Z-Kanal ist der Markierungsimpulskanal mit 1 Impuls/Umdrehung.
•
Möglicherweise sind nicht alle Achsen verfügbar. Im Bildschirm „Diagnose >
Steuerinformationen" der Phoenix-Software können Sie überprüfen, wie viele
Achsen verfügbar sind.
Anschluss J3 (Achsen 1 und 2)
Stift-Nr. für
Stift-Nr. für
Achse 1
Achse 2
1
20
2
21
3
22
4
23
5
24
6
25
7
26
8
27
9
28
10
29
11
30
12
31
13
32
14
33
15
34
16
35
17
36
18
37
19

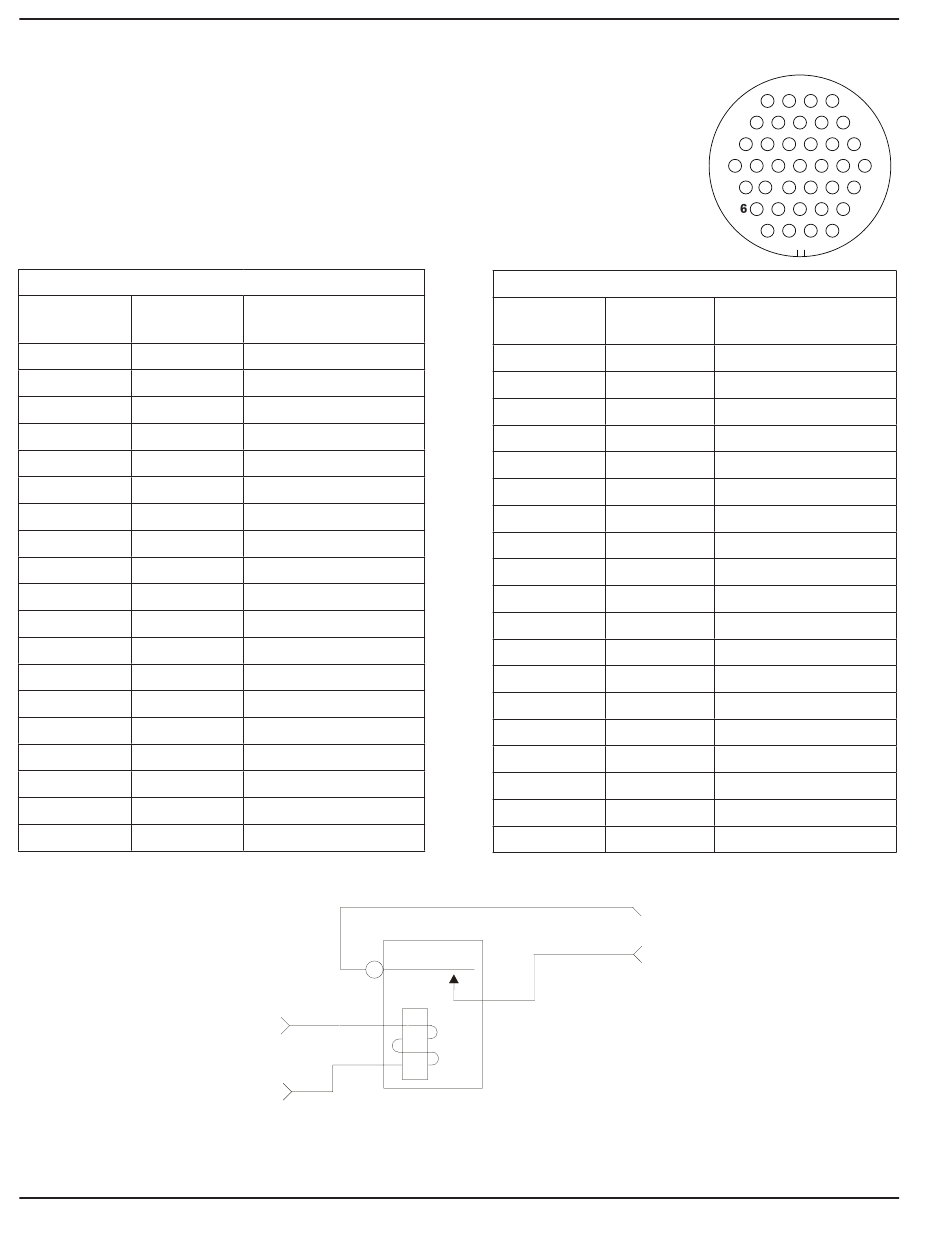

Die folgende Abbildung zeigt die Relaiskontakte für die Achsenaktivierung der einzelnen Achsen auf
der 4-Achsen-Servobaukarte.
CNC
HyPath-4-Achsen-Servo – Relaiskontakte des Ausgangsrelais für die Achsenaktivierung
2-26
Signal
Achsabschirmung
Encoder +5 V aus
Encoder Masse
Encoder +12 V aus
Encoder Masse
Encoder +24 V aus
Encoder Masse
Encoder Achse A
Encoder Achse A\
Encoder Achse B
Encoder Achse B\
Encoder Achse Z
Encoder Achse Z\
Achsenaktivierung A
Achsenaktivierung B
Achse Servo-Ausgang
Analog Masse
Achsabschirmung
Abschirmung
4
1
2
Einpoliger Relais-Schalter
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
HyPath-Servoanschlüsse J3, J4
Anschluss J4 (Achsen 3 und 4)
Stift-Nr. für
Stift-Nr. für
Achse 3
Achse 4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
3
37
33
28
22
15
4
Signal
20
Achsabschirmung
21
Encoder +5 V aus
22
Encoder Masse
23
Encoder +12 V aus
24
Encoder Masse
25
Encoder +24 V aus
26
Encoder Masse
27
Encoder Achse A
28
Encoder Achse A\
29
Encoder Achse B
30
Encoder Achse B\
31
Encoder Achse Z
32
Encoder Achse Z\
33
Achsenaktivierung A
34
Achsenaktivierung B
35
Achse Servo-Ausgang
36
Analog Masse
37
Achsabschirmung
Abschirmung
