InstallatIon

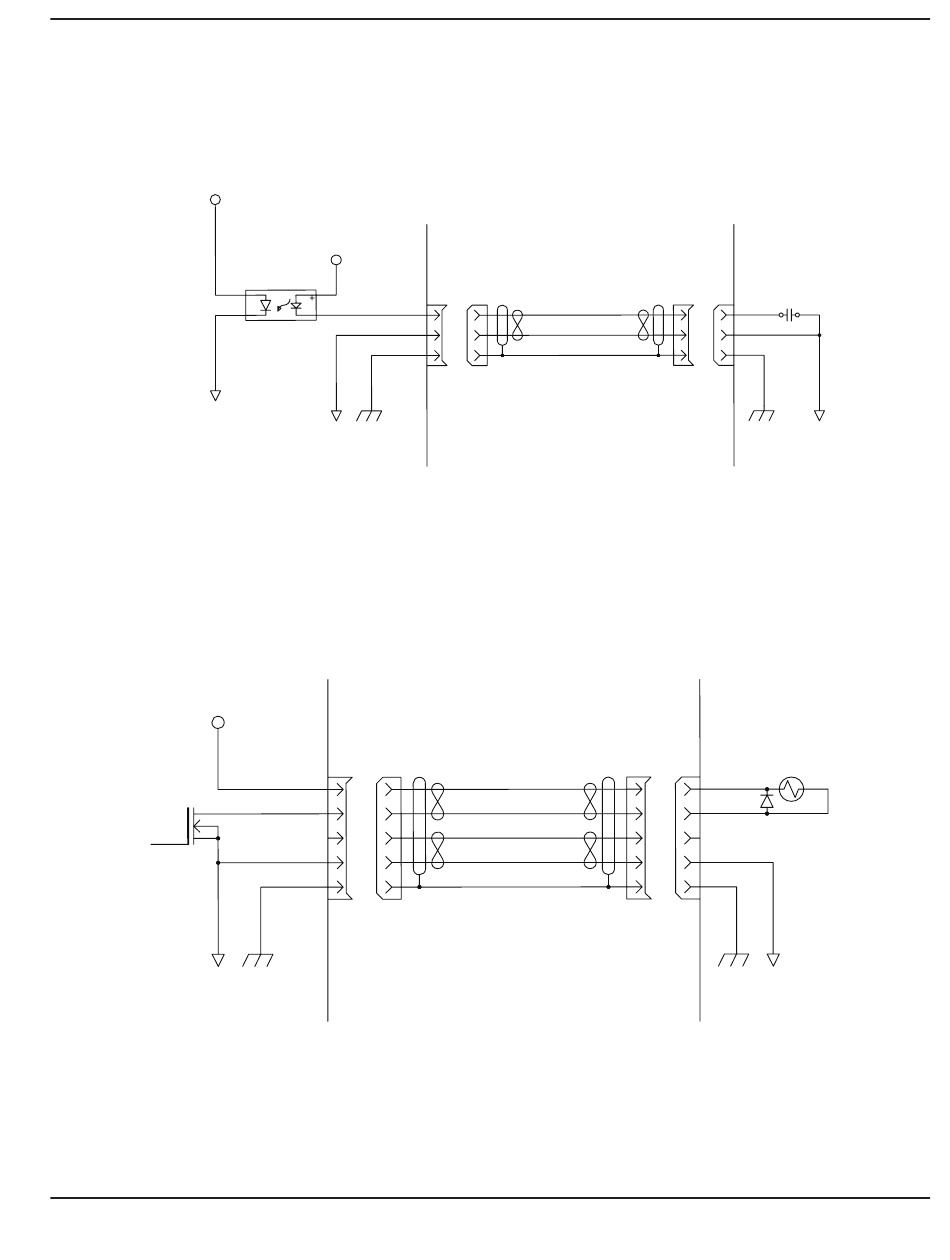

Beispiele für Picopath-E/A-Schaltkreise
+5 VDC
+24 VDC
Schalter
(Schließer)
Eingang
Masse
Abschirmung
37
Vom Kunden bereitgestelltes Kabel
MicroEDGE Pro Schaltkreis des Kunden
Eingang – CNC-Senken
+24 VDC
24-VDC-Spule
mit Diode
Eingang
FET
Masse
Abschirmung
37
Vom Kunden bereitgestelltes Kabel
MicroEDGE Pro Schaltkreis des Kunden
Ausgang, 24 VDC-Spule – CNC-Senken
