HyPath-E/A-Anschlüsse
Anmerkungen:
•
Isolieren Sie alle externen Massen von der Gehäuseerdung.
•
Wenn zum Aktivieren des E/A externe Spannung verwendet wird, verbinden Sie die Masse der externen Quelle
mit der internen +24-V-Masse.
•
Bei HyPath-Systemen ist der E/A für die einzelnen Anschlüsse oberhalb der Anschlüsse aufgedruckt.
Fertigen Sie HyPath-E/A-Kabel unter Verwendung der folgenden Informationen an.
Der HyPath-E/A-Gegenstecker ist ein 37-poliger Rundstecker:
•
Kabelstecker: AMP 206305-1
•
Stiftkontakte: AMP 66098 (16–18 AWG), AMP 66331 (20–24 AWG)
•
Hypertherm-Set: 228492
Die folgenden Seiten enthalten zusätzliche Spezifikationen und Informationen zu Kontaktbelegungen für HyPath-
Schnittstellenkarten.
34
29
23
16
10
5
1

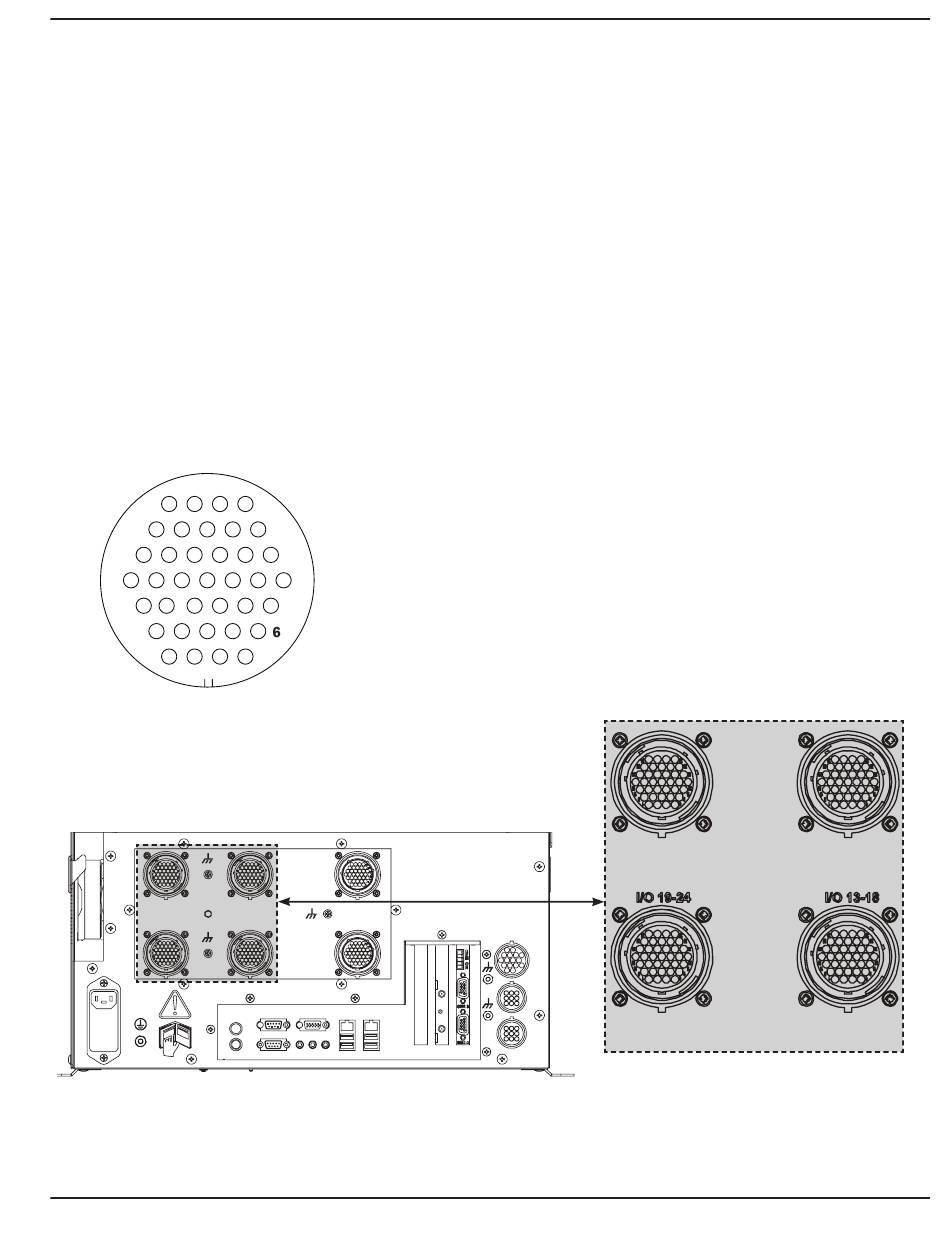

HyPath-E/A-Anschluss
Position der E/A-Anschlüsse
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
37
33
28
22
15
4
InstallatIon
J6 E/A 7–12
J4 E/A 19–24
HyPath-E/A-Anschlüsse
J7 E/A 1–6
J5 E/A 13–18
2-23
