InstallatIon
SERCOS III E/A-konfiguration
Die MicroEDGE Pro SERCOS III-E/A-Konfiguration entspricht dem SERCOS III-Standard. Auf die vollständigen
Details dieser Spezifikation kann im Rahmen dieses Handbuchs nicht eingegangen werden. Weitere Informationen
über die Konfiguration Ihrer EDGE Pro SERCOS III CNC finden Sie im Phoenix V9 Serie Softwareinstallations- und
Konfigurations-Handbuch (806410). Vollständige Informationen zu SERCOS-Technologie und Spezifikationen finden
Sie unter: http://www.sercos.com.
SERCOS III kabel
Ein abgeschirmtes Cat-5e Ethernetkabel verbindet die SERCOS III E/A-Schnittstelle an der Rückseite des CNC-
Gehäuses mit dem Gehäuse des Antriebsverstärkers. Für diese Verbindung ist mindestens ein Kabel erforderlich, um
eine SERCOS III-Einfachleitung zu erstellen, die Anschluss 1 (P1) an der CNC mit allen SERCOS III Antrieben im
Gehäuse des Antriebsverstärkers verbindet.
Um einen SERCOS III-Ring zu erstellen, der Redundanz und Sicherheit in der Kommunikation bietet, schließen Sie ein
zweites Kabel zwischen Anschluss 2 (P2) an der CNC und dem Gehäuse des Antriebsverstärkers an.
teile-Nummer
länge
223212
3,0 m
223222
6,0 m
223119
7,5 m
223223
10,5 m
223008
15,0 m
2-32

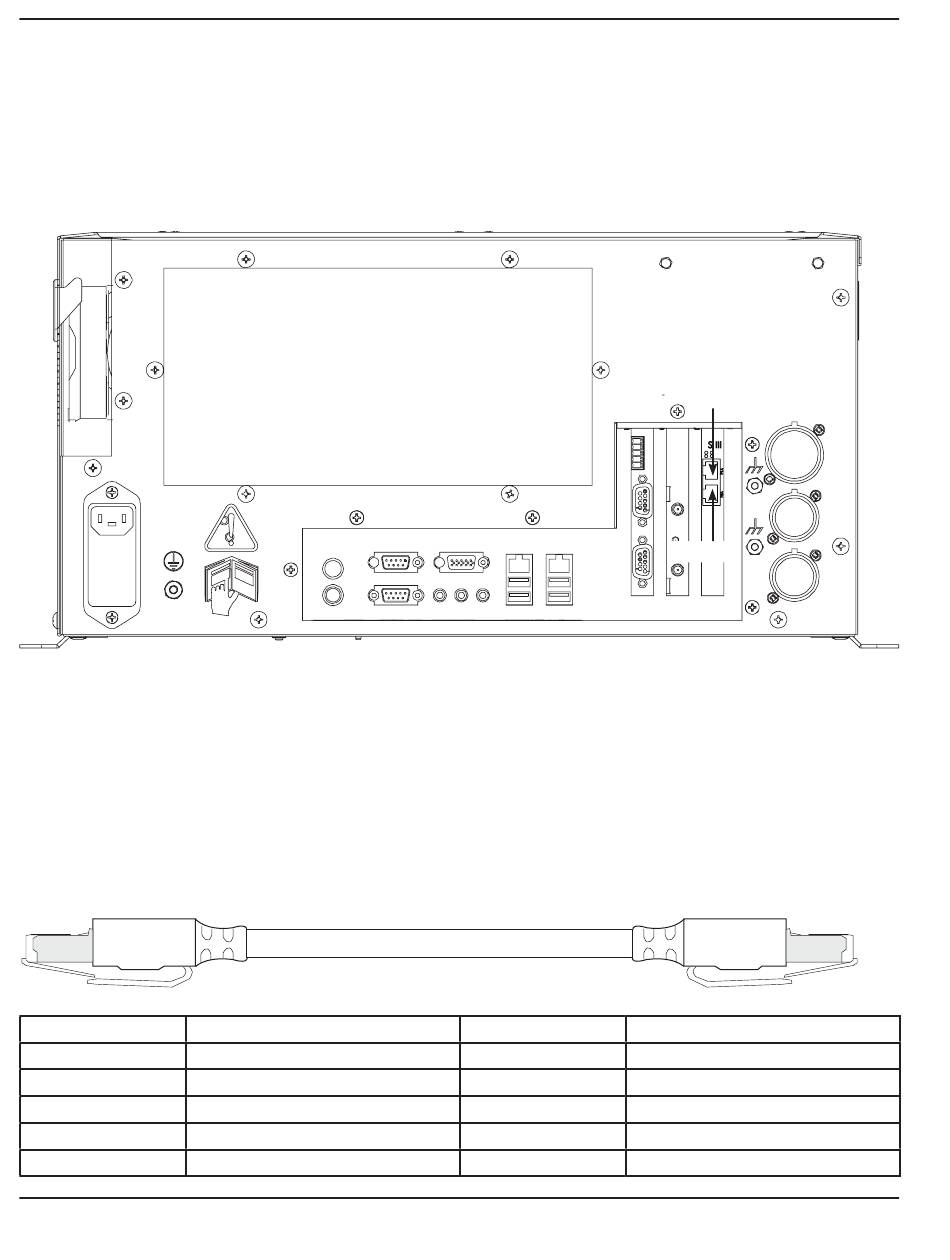

Rückseite der SERCOS III MicroEDGE Pro CNC
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
teile-Nummer
länge
223099
23,0 m
223100
30,5 m
223101
45,5 m
223102
61,0 m
Anschluss 1
Anschluss 2
