konfiguration des seriellen Anschlusses
Die seriellen Anschlüsse auf der MicroEDGE Pro wurden für den Betrieb mit einem standardmäßigen 9-poligen seriellen
Stecker konfiguriert. Die folgende Liste enthält die Spezifikationen dieser Anschlüsse. Weitere Informationen finden Sie
im Phoenix Softwareinstallations- und Konfigurations-Handbuch.
(siehe Maschinen-konfigurationen > Anschlüsse in der Phoenix-Software)
Kanaltyp
Informationscode
Baud-Rate
Anzahl der Startbits
Anzahl der Stoppbits
Wortlänge
Parität
Datensynchronisierung
Zeitüberschreitung
Übertragungsverzögerung
Rückseitiger Anschluss
Serielle Anschlüsse 1 und 2
Die Standardkonfiguration für die seriellen Anschlüsse 1 und 2 auf der Hauptplatine ist RS-232. Diese Anschlüsse
können nicht neu konfiguriert werden.
Serielle Anschlüsse 3 und 4
Beide seriellen Anschlüsse der folgenden Baukarten werden in der RS-422-Verkabelungskonfiguration geliefert:
•
HyPath und Picopath 4-Achsen-MCC, Utility-Baukarte und serielle Isolierplatte (141222)
•
Picopath 2-Achsen-MCC, Utility-Baukarte und serielle Isolierplatte
(141256)
•
SERCOS II und SERCOS III Utility-Baukarte und serielle Isolierplatte
(141194)

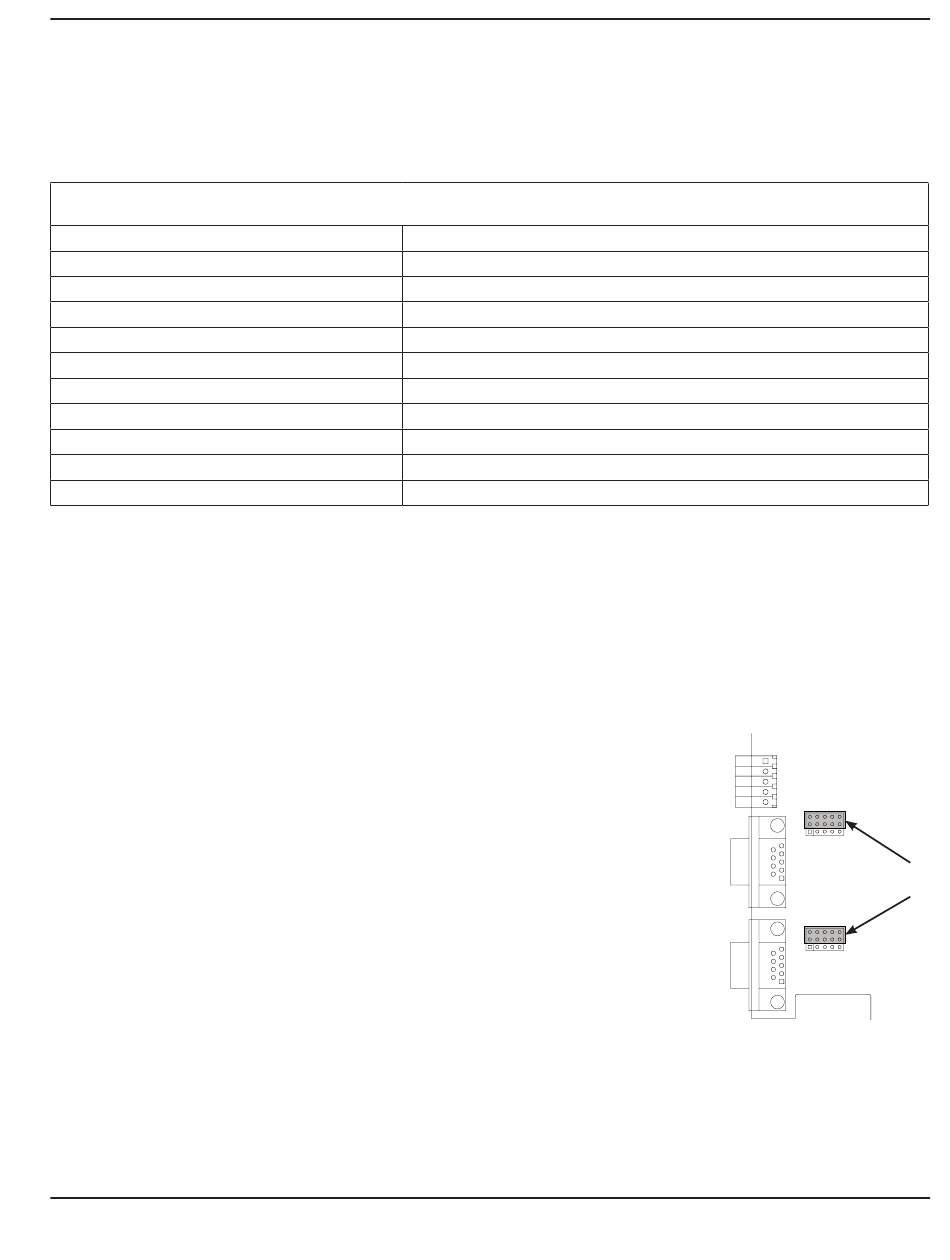

Um einen der beiden Anschlüsse für eine RS-232-Konfiguration zu ändern,
müssen Sie die Drahtbrücke für den entsprechenden Anschluss suchen und sie
von der RS-422- in die RS-232-Position umstecken. Diese Positionen sind auf
der Baukarte deutlich gekennzeichnet.
Konfigurieren Sie den Anschluss für den RS-232-Betrieb, bevor Sie RS-232-
kompatible Geräte anschließen.
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
Spezifikationen der seriellen isolierten Anschlüsse
Optisch isolierter RS-422 oder RS-232
ASCII
Vom Benutzer auswählbar bis zu 115,2 kBaud
1
1
Vom Benutzer auswählbar: 7 oder 8 Bit
Vom Benutzer auswählbar: keine, gerade oder ungerade
XON (Strg-Q) / XOFF (Strg/S)
Vom Benutzer in 1-Sekunden-Schritten auswählbar
Vom Benutzer in 0,01-Sekunden-Schritten auswählbar
IBM-PC/AT-kompatible 9-polige D-Buchse
InstallatIon
RS-422
RS-232
Serieller
Drahtbrücken in der
Anschluss 3
Position RS-422
RS-422
Serieller
RS-232
RS-232
Anschluss 4
2-33
