test der Brennerhöhensteuerung
Um eine Bewegung des tisches zu vermeiden, ziehen Sie vor dem Durchführen dieses tests alle
Achskabel von der CNC ab.
Führen Sie diesen Test aus, wenn:
•
Der Düsenkontakt nicht ordnungsgemäß funktioniert. Wenn z. B. der induktive Höhensensor mit ohmschem Kon-
takt die Platte nicht ordnungsgemäß erkennt, wenn der Brenner beim Schneiden auf die Platte fährt, ohne dass er
zurückgezogen wird, oder wenn der Brenner in die Luft feuert.
•
Die Rückkopplung der Lichtbogen-Spannung nicht ordnungsgemäß funktioniert.
•
Der Brenner während des ersten Teils eines Schnitts nach dem Lochstechen von der Platte abhebt oder auf die
Platte auffährt.
So testen Sie den Anschluss der Brennerhöhensteuerung:
1. Wählen Sie auf dem Bildschirm „Maschinenschnittstelle" den Anschluss der Brennerhöhensteuerung, den Sie
testen möchten.

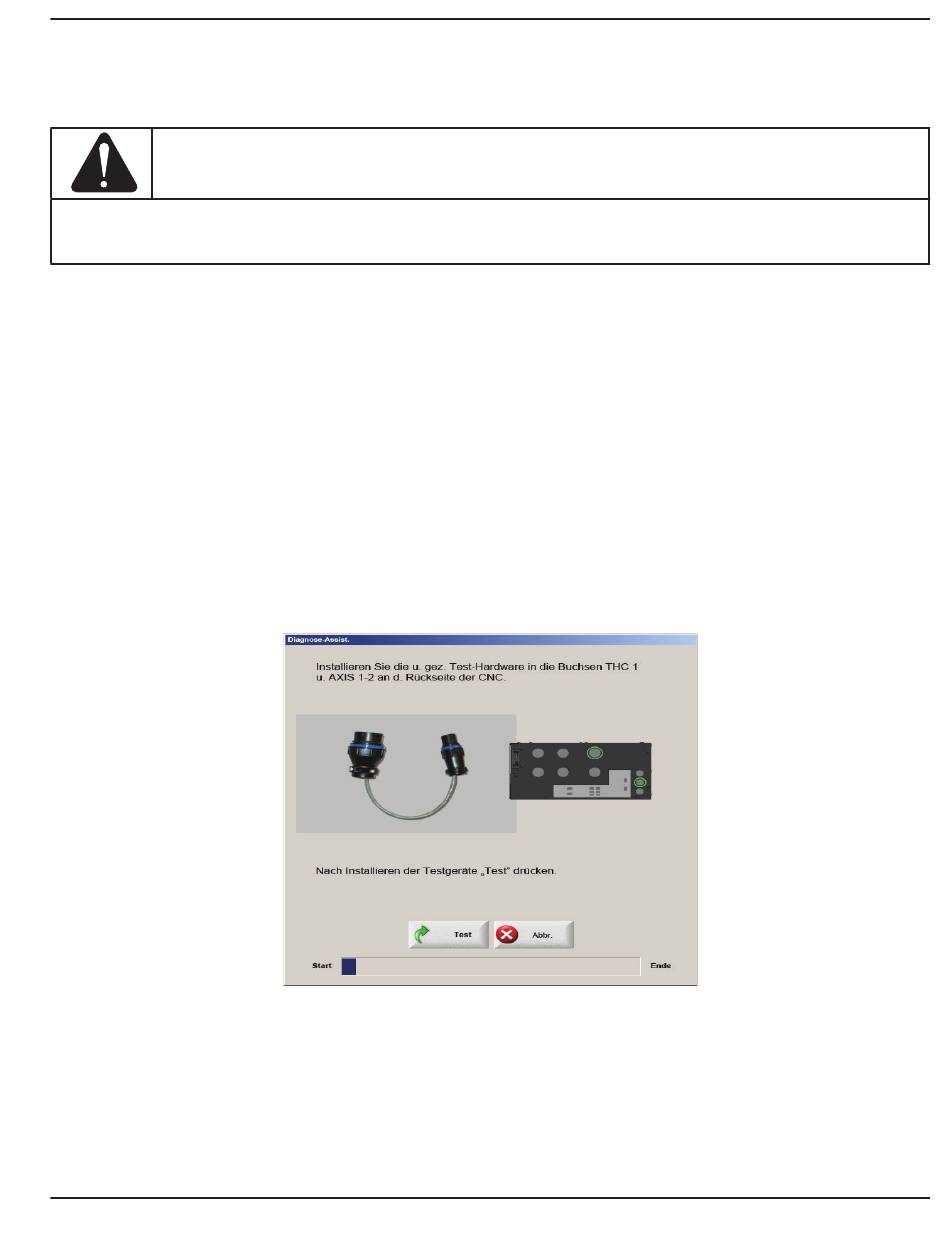

2. Folgen Sie den Anweisungen auf dem Bildschirm, um das Testkabel für die Brennerhöhensteuerung an den aus-
gewählten Anschluss für die Brennerhöhensteuerung und an die Anschlüsse der Achsen 1–2 (HyPath) oder X/Y (Pico-
path) anzuschließen. Verwenden Sie den blauen Tester für HyPath und den gelben Tester (nicht abgebildet) für Picopath.
3. Wählen Sie im Bildschirm „Maschinenschnittstelle" die Option „Test". Eine Meldung zeigt an, ob der Test erfolgreich war.
Wenn der Test fehlschlägt, wenden Sie sich an den Originalgerätehersteller oder Systemintegrator, um diese Teile in der
folgenden Reihenfolge zu prüfen oder zu ersetzen:
1. Analog-Feldschnittstellenkarte
2. Flachbandkabel
3. Analogeingangs-Karte
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
Wartung und diagnose
WARNUNG!
4-11
