Spezifikationen

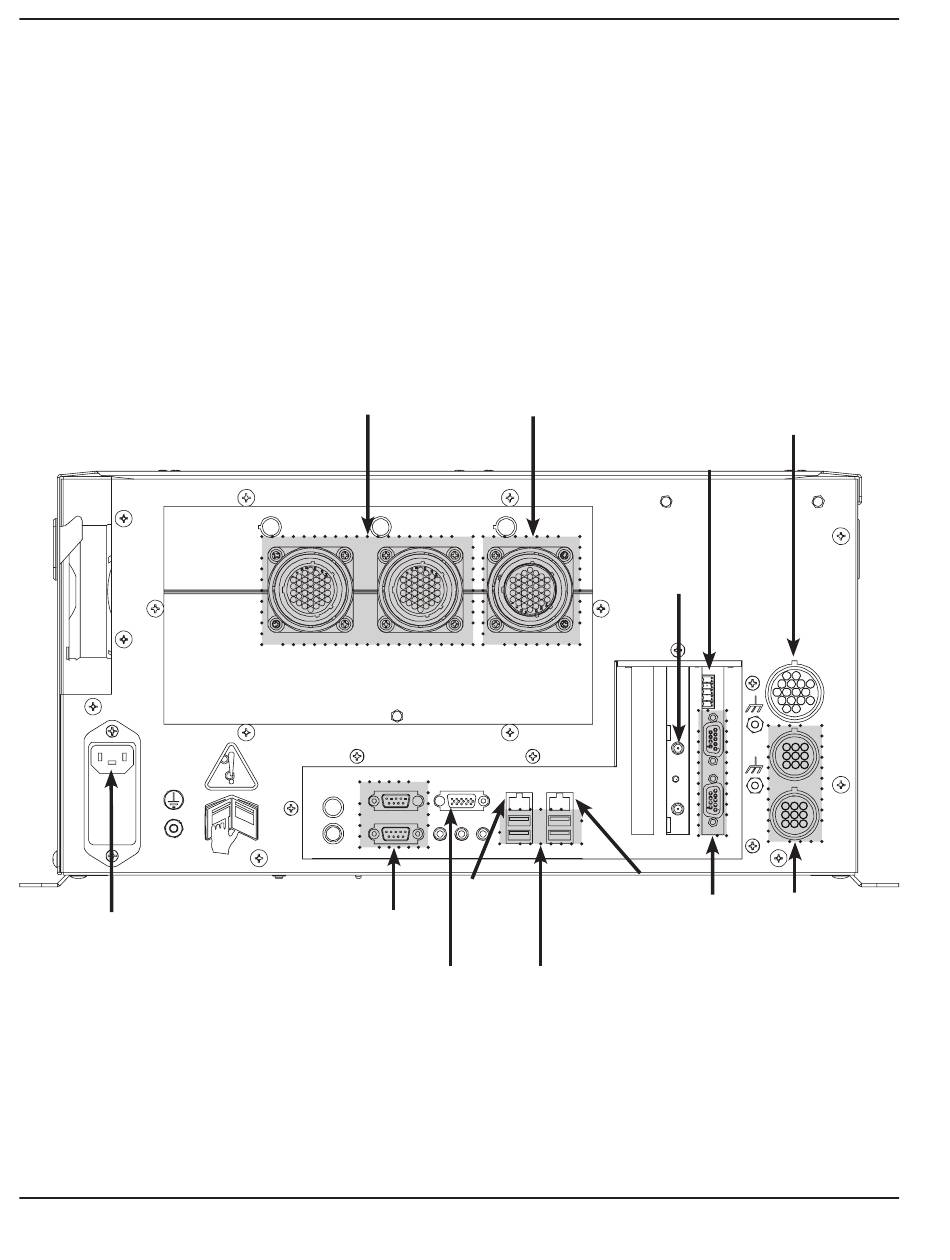

Rückseite
Die Rückseite der CNC verfügt über Kabelanschlüsse für den Netzanschluss, die Bewegungssteuerungskopplung,
E/A und die Kommunikation. Die Funktionen der einzelnen Anschlüsse sind deutlich gekennzeichnet. Es sind vier
Konfigurationen verfügbar: HyPath, Picopath, SERCOS II und SERCOS III.
Weitere Informationen zur elektrischen Installation der MicroEDGE Pro CNC finden Sie in Kapitel 3, Installation.
Anmerkung: Die unten dargestellte Rückseite dient nur zur Referenz. Die Rückseite der einzelnen CNC-Einheiten
hängt von der bestellten Konfiguration ab.
E/A-
Joystick und Drehzahl-
Antrieb/Encoder-Anschlüsse
Anschluss
Potentiometer (Optionen)
Fern-Ein/Aus
Antennen-
Anschlüsse
für optionalen
Wireless-E/A
Hypernet-
LAN-
Serielle
Optionale
Anschluss
Anschluss
Serielle
Anschlüsse auf
Sensor THC
AC-
Anschlüsse
der seriellen
Anschlüsse
Netzeingang
auf der
Isolierplatte
(2)
VGA-
USB-
Hauptplatine
(RS-422 oder
Anschluss
Anschlüsse
(RS-232)
RS-232)
Rückseite der Picopath MicroEDGE Pro CNC
1-6
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
