InstallatIon
HyPath-Ausgänge
•
Verwenden Sie das Schließen des Relaiskontakts (003179). Die Relaisausgänge sind Schließkontakte. Die
Ausgänge können durch Festlegen der Ausgangslogik in der Phoenix-Software im E/A-Bildschirm auf „Schließer"
gesetzt werden.
•
5 V bis 32 V Schaltspannung; 5 A kontinuierliche ohmsche Last; 2 A kontinuierliche induktive Last.

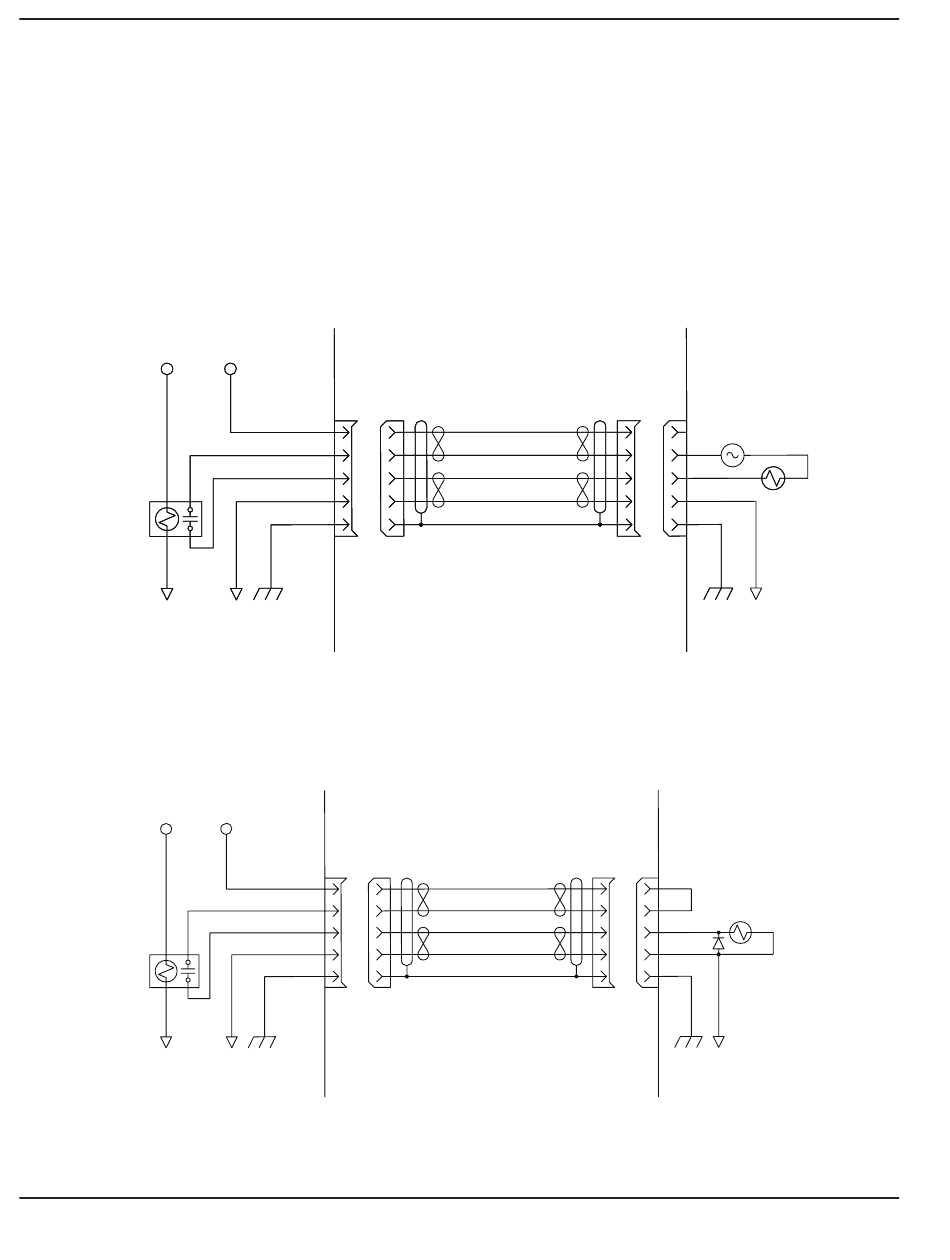

Beispiele für HyPath-Ausgangsschaltkreise
Anschluss an eine Relaisspule (1a, 1b und 1c). Beachten Sie, dass die Massen miteinander verbunden sind und
zwischen den DC-Spulenanschlüssen eine (vom Kunden bereitgestellte) Diode angeschlossen ist.
1a.
+24 VDC
Relais
003179
MicroEDGE Pro
1b.
+24 VDC
Relais
003179
MicroEDGE Pro
2-20
Ausgang A
Ausgang B
Masse
Abschirmung
37
Vom Kunden bereitgestelltes Kabel
AC-Spule – vom kunden bereitgestellt
Ausgang A
Ausgang B
Masse
Abschirmung
37
Vom Kunden bereitgestelltes Kabel
24-VDC-Spule – über CNC versorgt
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
VAC
AC-Spule
Schaltkreis des Kunden
24-VDC-Spule mit
Diode
Schaltkreis des Kunden
