InstallatIon
•

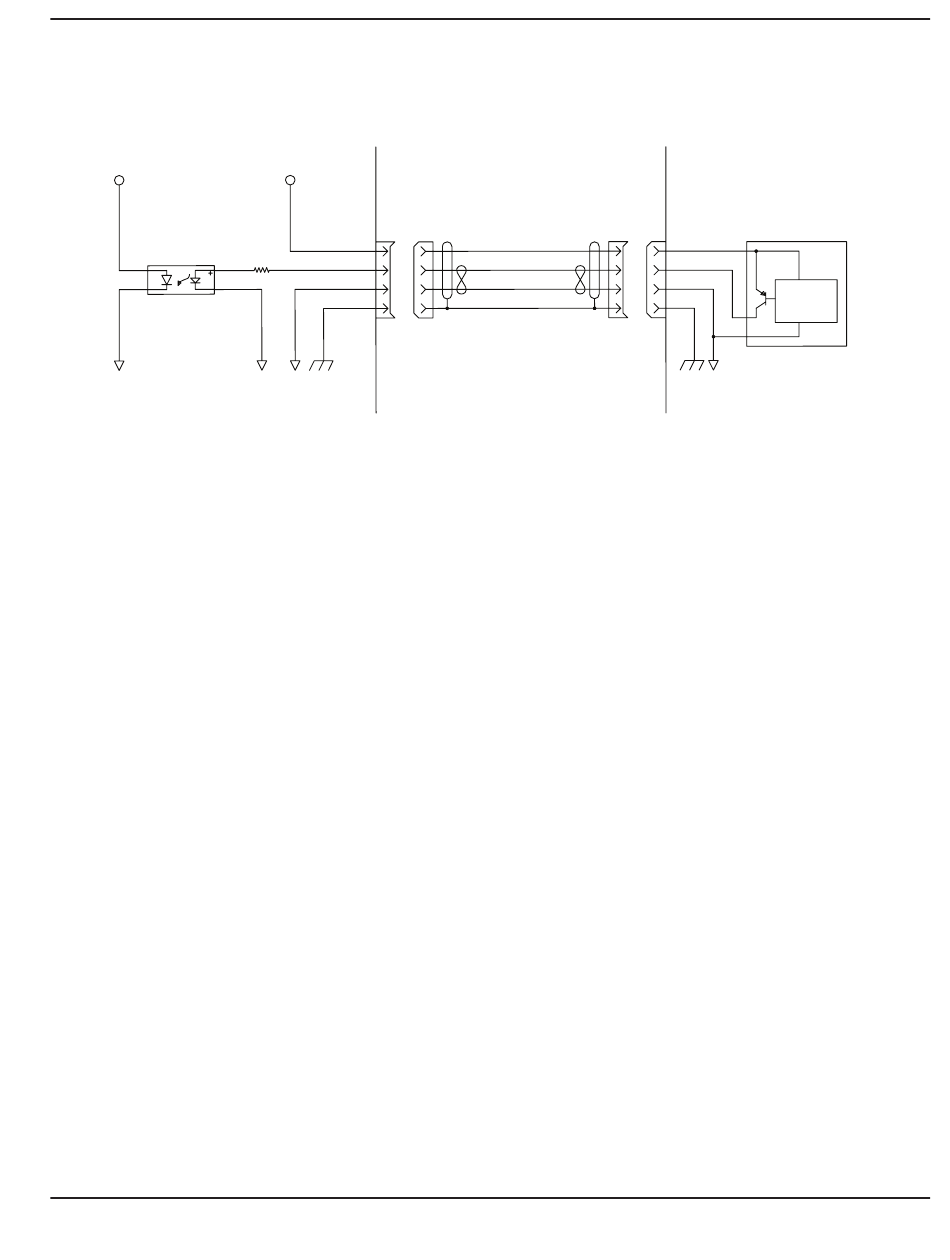

Typischer Anschluss an einen Näherungssensoreingang (PNP)
+5 VDC
+24 VDC
4,7 k
Eingang
Masse
Abschirmung
Steuerkreis
37
Vom Kunden bereitgestelltes Kabel
MicroEDGE Pro
Schaltkreis des Kunden
Vom kunden bereitgestellter Näherungsschalter – PNP-Quelle
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
2-19
