InstallatIon
Montage der CNC
Montieren Sie alle Systemkomponenten gemäß den entsprechenden Anweisungen, bevor Sie die MicroEDGE Pro CNC
konfigurieren.
Die Anlagenkomponenten dürfen nicht ungesichert oben auf den Schränken oder auf dem Boden liegen.
463 mm
332 mm
238 mm

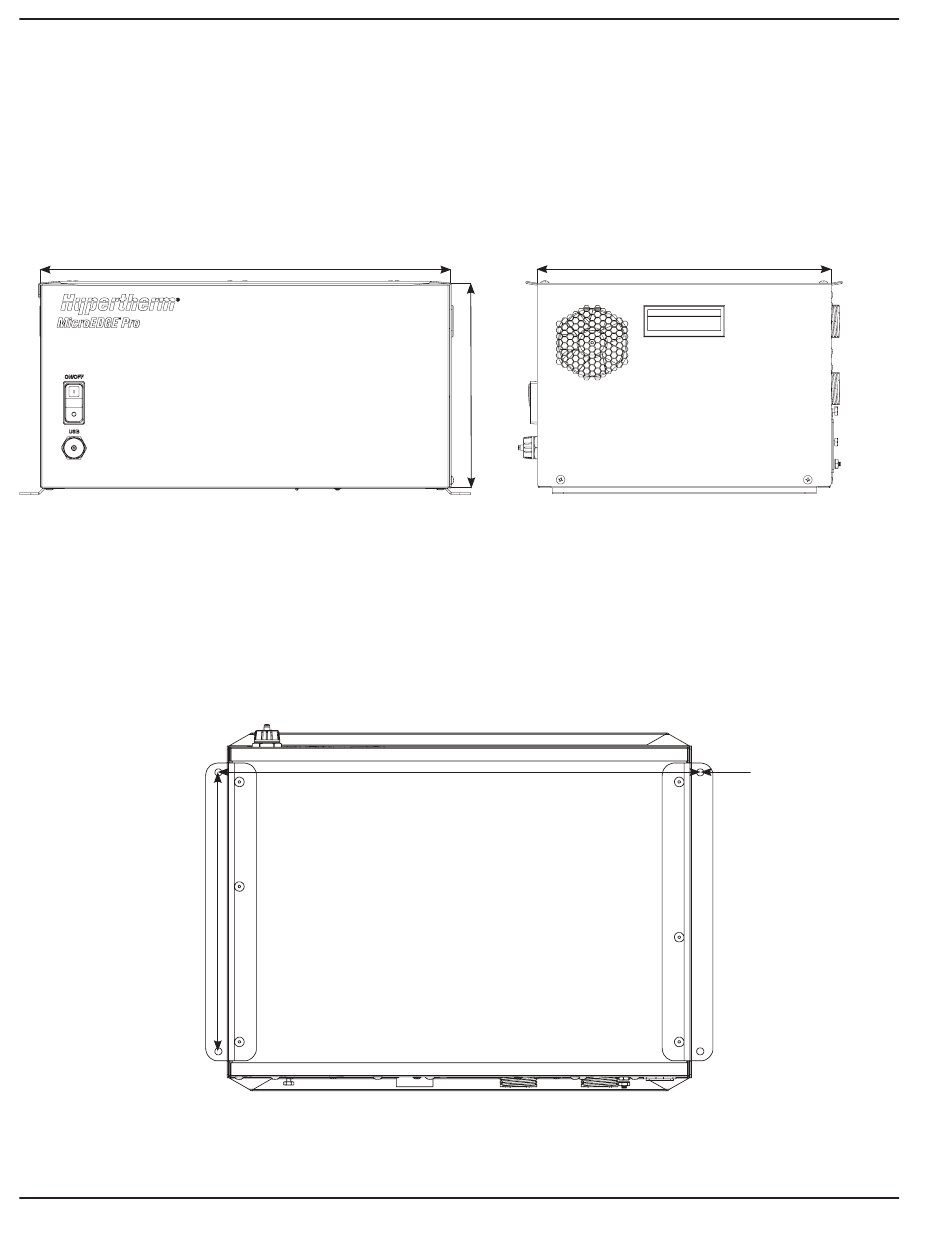

Vorder- und Seitenansicht der MicroEDGE Pro CNC
Anordnung der Befestigungslöscher auf der Unterseite der CNC
Wenn Sie eine MicroEDGE CNC auf MicroEDGE Pro aufrüsten, ist die Anordnung der Befestigungslöcher bei beiden
Anlagen identisch.
0,281 Zoll
483 mm
Durchmesser für
1/4-Zoll-
oder 6-mm-
Schrauben
279 mm
MicroEDGE Pro-Befestigungsmuster
2-4
MicroEDGE Pro Betriebsanleitung 807291 Revision 1
