Prolevel FMB 662
Füllstandsensor
Überdruck
oder Vakuum
Abb. 5.3 zeigt eine typische Meßeinrichtung, wobei der Druck über der Flüssigkeit
zwischen Überdruck und Vakuum schwanken kann. Der Deltapilot S zur Druckmessung
muß über dem maximal möglichen Füllstand eingebaut werden. Es gibt drei Möglichkei-
ten, einen Abgleich durchzuführen:
• Standardabgleich (Seite 39 )
für diesen Abgleich müssen die Sondenkonstanten bekannt sein und der leere
Behälter mit max. Betriebsdruck beaufschlagt werden
• Sensor- und Füllstandabgleich (Seite 40 )
dieser Abgleich kann verwendet werden, wenn die Sondenkonstanten nicht
bekannt und die Sensoren eingebaut sind. Es ist nicht unbedingt erforderlich,
den leeren Behälter mit Nenndruck zu beaufschlagen
• Trockenabgleich (Seite 41)
dieser Abgleich kann verwendet werden, wenn die Sondenkonstanten be-
kannt sind, aber ein Befüllen und Entleeren des Behälters nicht möglich ist.
Abb. 5.4 auf Seite 38 zeigt alle Abgleichmöglichkeiten.
Endress+Hauser
Drucksensor
Kanal 1
Füllstand
Kanal 1
Kanal 2
Kapitel 5: Weitere Betriebsarten
Kanal 2
Druck 1 oder 2
BA144_43

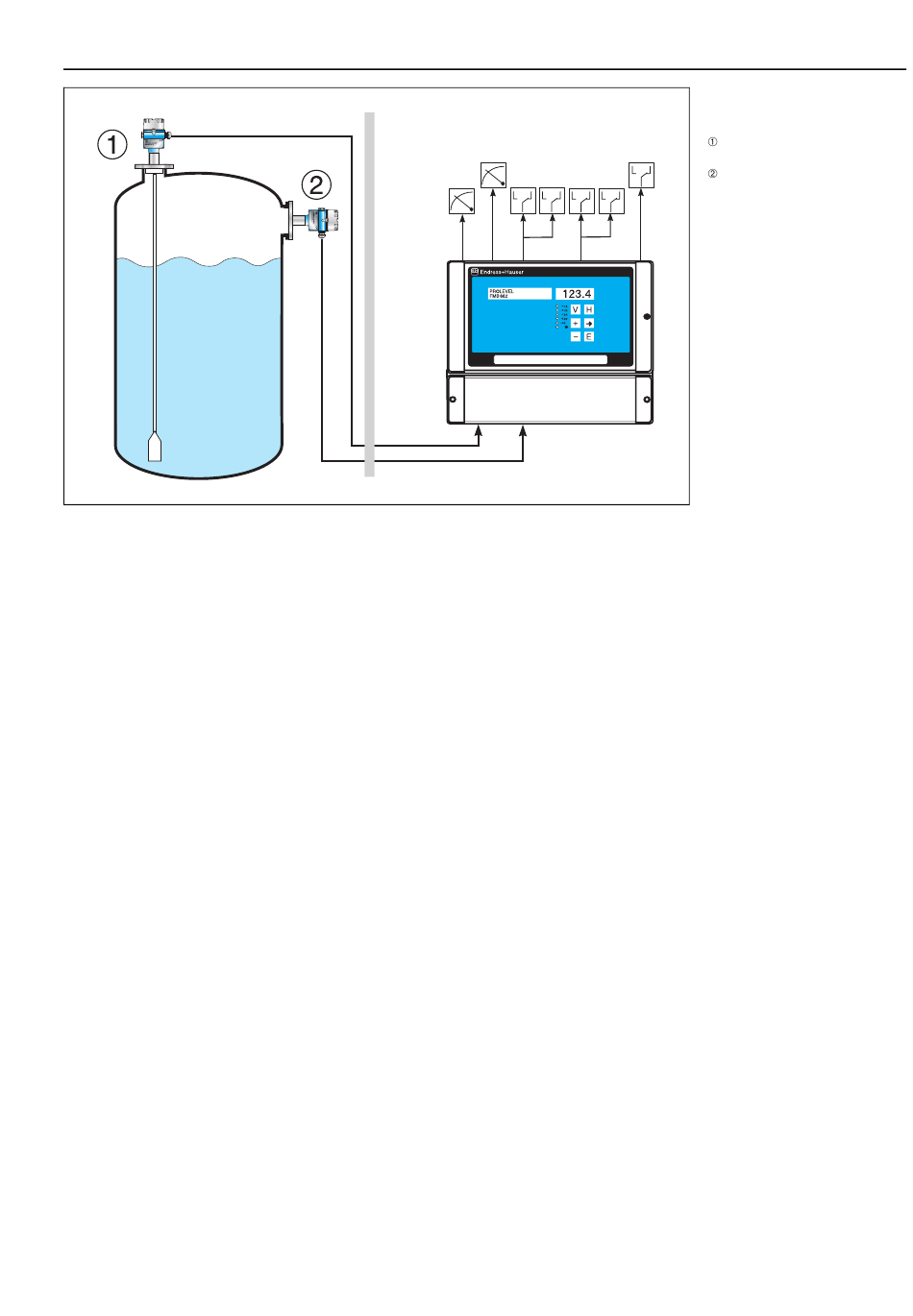

Abb. 5.3:
Meßeinrichtung für Füllstand in
geschlossenen Behältern
Messung des gesamten
hydrostatischen Drucks
Messung des Überdrucks
oder Vakuums
Meßeinrichtung
37
