Prolevel FMB 662
1.2
Meßsystem
Prolevel-Meßumformer
(sowie andere Meßgeräte mit Schnittstelle Rackbus RS 485)
Rackbus RS 485
BA144_04
Ein Meßsystem für die Füllstandmessung besteht aus:
• Meßumformer Prolevel FMB 662,
• Ein oder zwei Druckaufnehmer Deltapilot S DB 50...53
• Ein oder zwei Elektronikeinsätze: FEB 17/FEB 17 P.
Das Prolevel FMB 662 kann als selbständige Einzelmeßstelle standardmäßig mit
0/4...20 mA-Ausgängen eingesetzt werden. Zwei Sätze von je zwei Relais mit frei
einstellbaren Schaltpunkten können zur Steuerung verwendet werden, z. B. für Pumpen
und Ventile. Alternativ lassen sich Prolevel-Meßumformer schnell über Rackbus RS 485
(Option) in Prozeßleitsysteme einbinden, entweder direkt über Personal-Computer oder
im Fall von Modbus-, Profibus- oder FIP-Netzwerken über die Gateways ZA 672, ZA 673
bzw. ZA 674.
Das Prolevel FMB 662 steht in zwei Versionen zur Verfügung:
• mit Anzeige und Bedienelementen
• ohne Anzeige und Bedienelemente — in diesem Fall erfolgt die Konfigurie-
rung über das Handbediengerät VU 260 Z bzw. die Schnittstelle Rackbus
RS 485 (Option)
Die Konfiguration aller Meßumformer ist identisch. Weitere Informationen zur Bedienung
sind Kapitel 3 zu entnehmen.
Endress+Hauser
Personal-Computer mit
Bediensoftware, z. B.
Commutool, Commuwin,
Commugraph

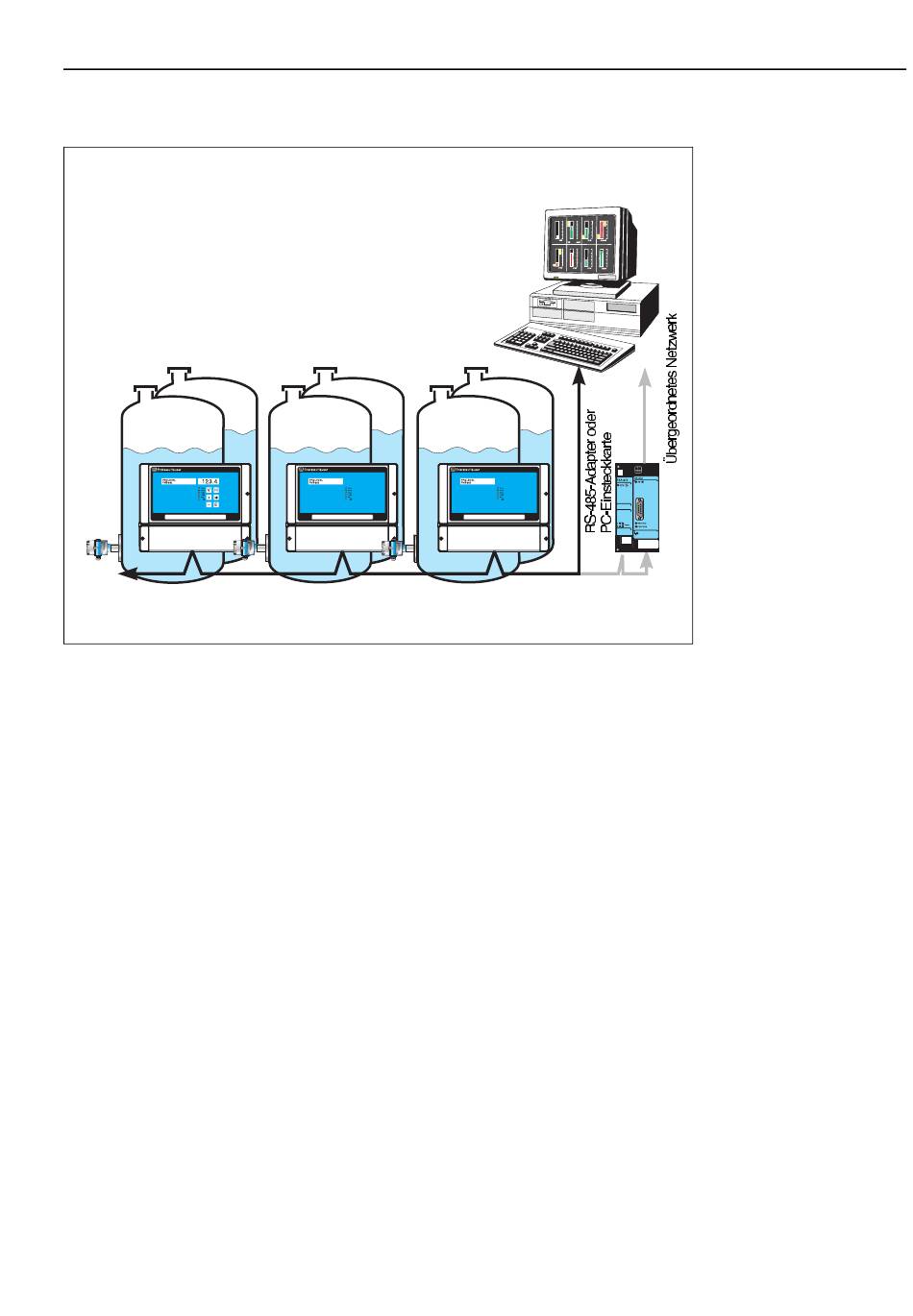

Abb. 1.3:
Das Prolevel FMB 662 kann als
Einzelmeßgerät oder als Teil
eines Meßsystems eingesetzt
werden.
Ein RS-485-Adapter bzw. eine
PC-Einsteckkarte erlaubt die
direkte Anbindung an einen
Personal-Computer; eine Karte
FXA 675 und das Gateway
ZA 67x die Anbindung an ein
übergeordnetes System mit
Modbus-, Profibus- oder FIP-
Protokoll
alternativ
FXA 675 + ZA 67x
Versionen
Kapitel 1: Einleitung
7
