Kapitel 2: Installation
Abb. 2.2:
Abmessungen in mm des
Prolevel FMC 661-Gehäuses
1" = 25.4 mm
Standort
Montage
14
2.2
Montage des Prolevel FMB 662
106
Wählen Sie einen möglichst geschützten und schattigen Standort für den Meßumformer
Prolevel:
• Nenngebrauchstemperatur: 0 °C...+60 °C
Übersteigt die Umgebungstemperatur +60 °C, entweder eine Wetterschutzhaube be-
nutzen oder eine Kühlungsmöglichkeit vorsehen. Bei Umgebungstemperatur < -20 °C
Gerät isolieren.
Der Prolevel FMB 662, mit Schutzgehäuse
IP 66, ist zur Wand- oder Mastmontage in
Feld und Warte ausgelegt. Abb. 2.3 gibt
alle Hinweise zur Wandmontage.
Die Mastmontage sowie Montage der Wet-
terschutzhaube zum Schutzgehäuse IP 66
ist in Abb. 2.4 dargestellt. Das Montage-
material (Schrauben oder Muttern) für die
Mastbefestigung und die Wetterschutz-
haube liegt bei.
• Rohrbefestigung
Werkstoff: Stahl, verzinkt
(Bestell-Nr. für 2"-Rohr: 919566-0000;
für 1"-Rohr: 919566-1000);
korrosionsbeständiger Stahl 1.4301 (Be-
stell-Nr. für 2"-Rohr: 919566-0001;
für 1"-Rohr: 919566-1001).
Gewicht: 1 kg
• Wetterschutzhaube :
Werkstoff: Aluminium, blau lackiert; Be-
stell-Nr. 919567-000
Werkstoff: Stahl 1.4301, blau lackiert; Be-
stell-Nr. 919567-001
292

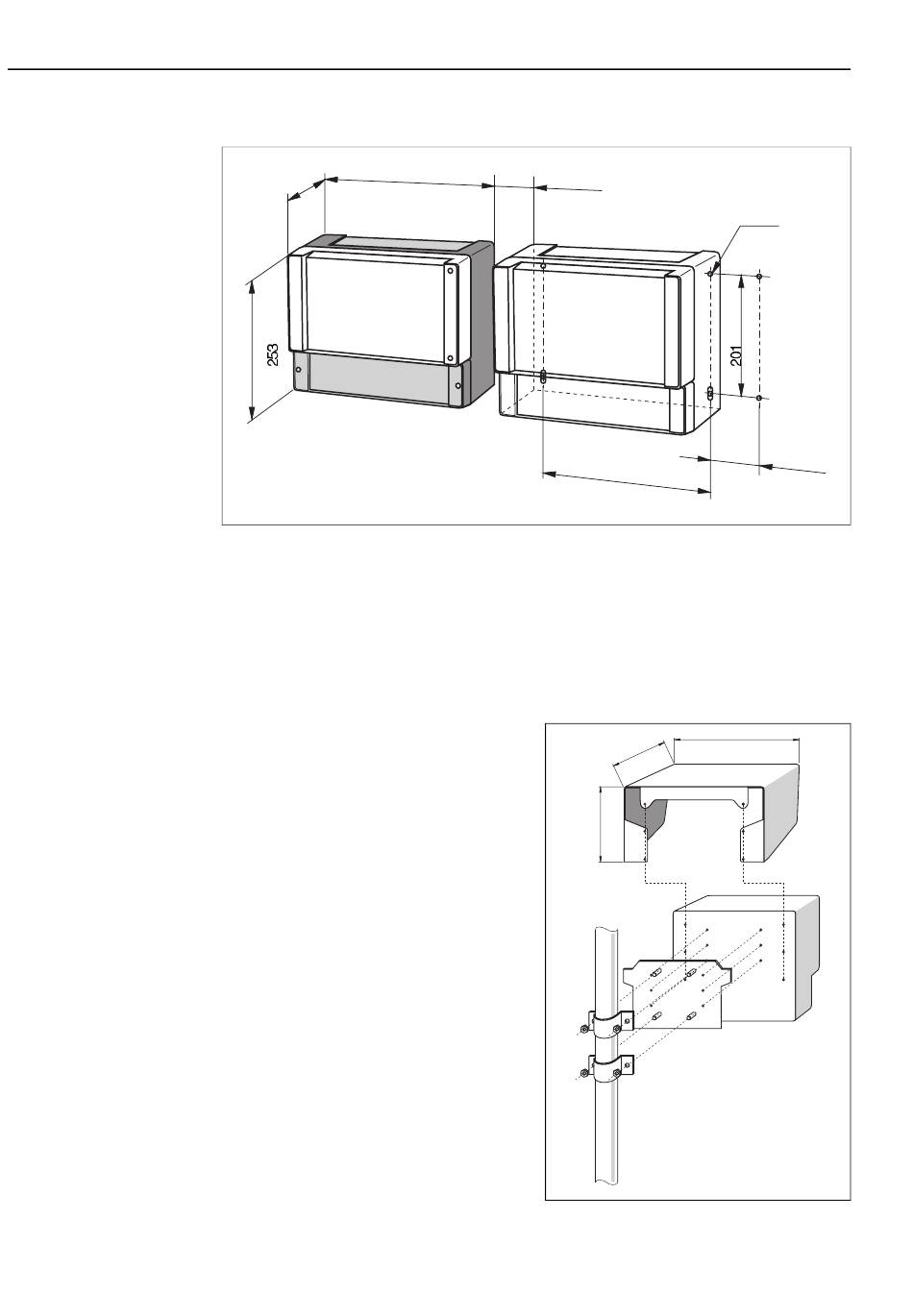

Abb. 2.3:
Mastenmontage mit Wetterschutzhaube
Prolevel FMB 662
min. 52
Abstand
min. 69
275,5
Endress+Hauser
ø 4,5
BA144_11
BA144_12
