15 Beheben von Problemen bei der
Deckelschließung
Der Deckel muss richtig geschlossen sein, bevor der Roboter seine jeweiligen Missionen
ausführen kann. Es kann gelegentlich vorkommen, dass der Roboter seine Mission
nicht startet, obwohl der Deckel richtig geschlossen ist, und die Meldung
geschlossen, Aktion erneut auswählen
Damit der Roboter seine Missionen ausführen kann, muss der Deckel geschlossen sein
und die Magnete am Deckel sowie die Relais am Gehäuse müssen einen geschlossenen
Stromkreis bilden. Dieser Stromkreis muss offen sein, wenn der Deckel geöffnet ist und wenn
der Deckel nach unten gedrückt wird und als Stoppschalter fungiert. Dazu ist es erforderlich,
dass alle Magnete und Relais ordnungsgemäß funktionieren und sich in der richtigen Position
befinden.

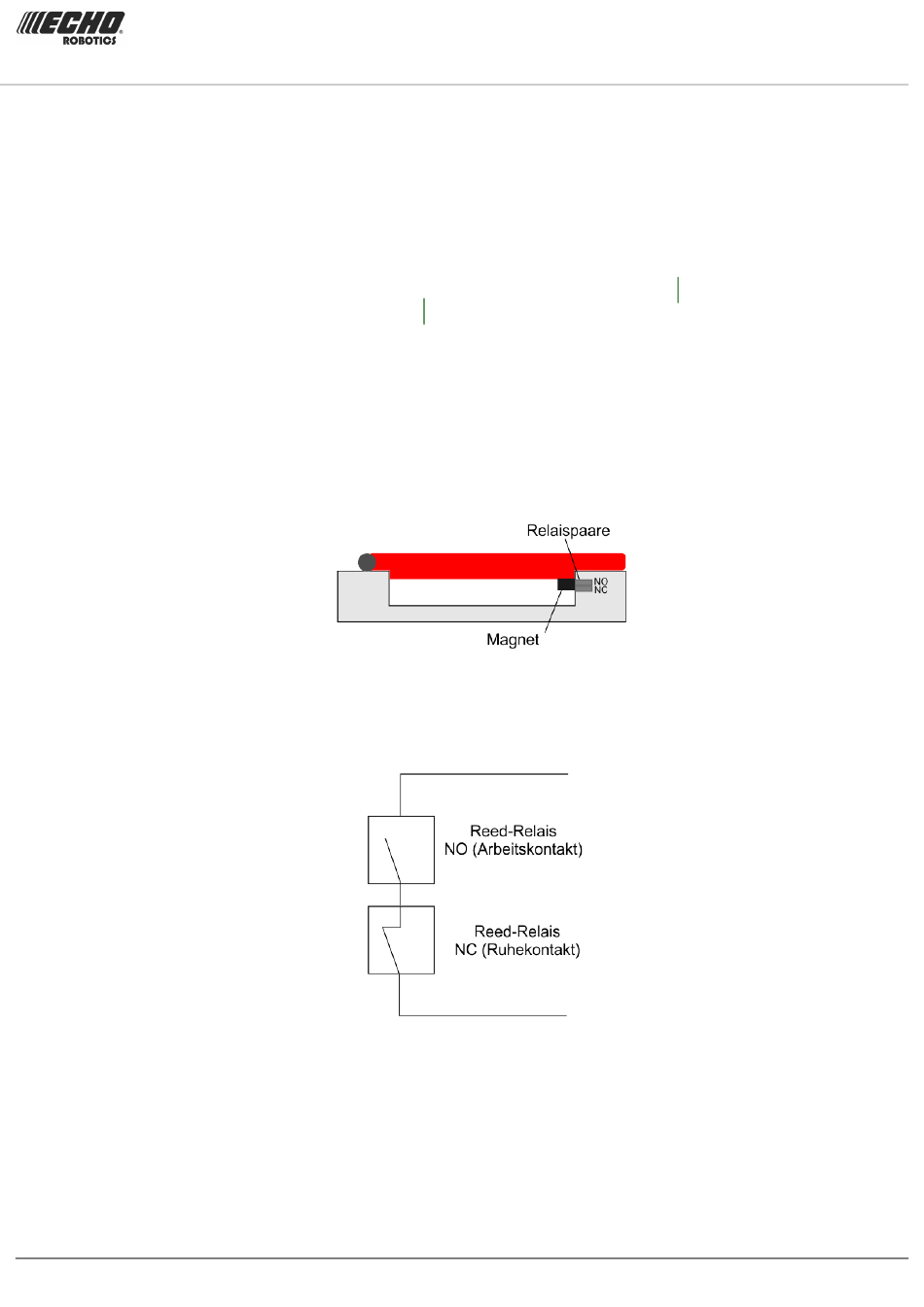

Die nachfolgende Abbildung zeigt eine schematische Darstellung der Situation.
Eines der Relais ist der Ruhekontakt (NC) und das andere der Arbeitskontakt (NO). Der
Schaltkreis ist nachfolgend abgebildet.
• Wenn der Deckel geöffnet ist, ist der Stromkreis offen und verhindert so, dass der Roboter
seinen Betrieb aufnimmt.
• Wenn der Deckel geschlossen ist, muss der Magnet auf einer Höhe mit den Reed-Relais
liegen und den Stromkreis schließen, sodass der Roboter seinen Betrieb aufnehmen kann.
TURF MOWER TM-1050 Bedienungsanleitung
angezeigt wird.
Abbildung 224: Geschlossener Deckel
Abbildung 225: Schaltkreis des Deckels
Version: Release 4.5.0
Kapitel 15 Beheben von Problemen bei der Deckelschließung
Deckel nicht
Letzte Aktualisierung: 2022-10-22
