Kapitel 8 Installation

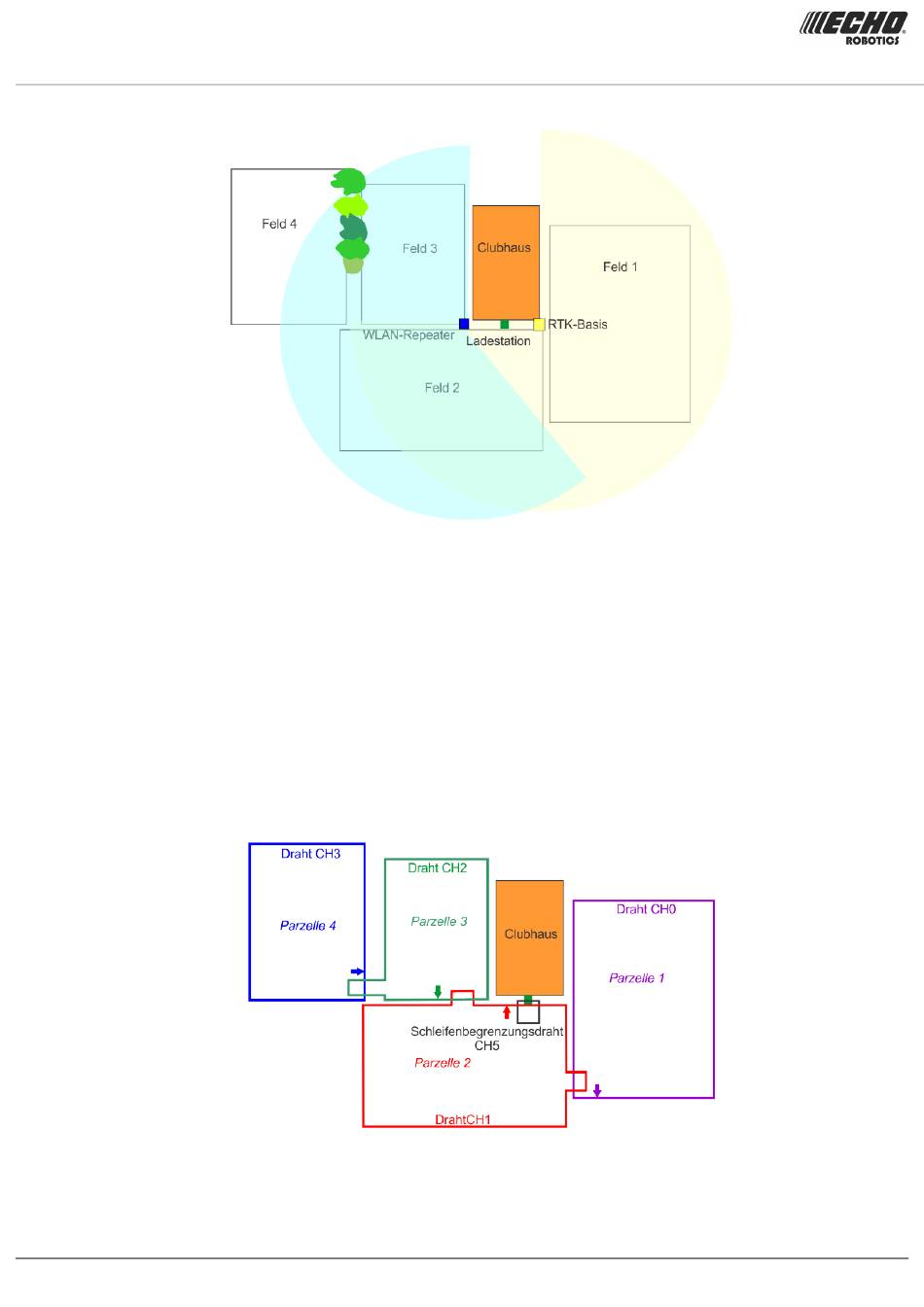

Die RTK-Basis ist am Clubhaus befestigt. Das Gebäude blockiert die WLAN-Reichweite der
Basis, die in der Abbildung gelb markiert ist. Sie deckt allerdings das gesamte Feld 1 ab.
Ein WLAN-Repeater befindet sich mit freier Sicht zur RTK-Basis, was die WLAN-Reichweite
erweitert, sodass Feld 2 und 3 komplett abgedeckt sind. Feld 4 liegt außerhalb dieser
Reichweite und die Sicht wird noch zusätzlich durch Bäume behindert. Dieses Feld kann im
Zufallsmodus gemäht werden.
Die Abbildung unten zeigt die abschließende Drahtverlegung für diese Installation. Es gibt
1 Schleifenbegrenzungsdraht und 4 Begrenzungsdrähte, die die Felder verbinden. Die
Überlappung, wie in der Abbildung gezeigt, ist wichtig; dabei geht die Überlappung jeweils
von der Parzelle, die am nächsten zur Ladestation liegt, zu der, die am weitesten von der
Ladestation entfernt ist.
150
TURF MOWER TM-1050 Bedienungsanleitung
Abbildung 173: Lageplan des Standorts
Abbildung 174: Abschließende Drahtverlegung mit GPS-Punkten
Version: Release 4.5.0
Letzte Aktualisierung: 2022-10-22
