Kapitel 8 Installation
Verbinden der Begrenzungsdrähte
Beim Anschluss mehrerer Begrenzungsdrähte an die Ladestation müssen spezielle
Bedingungen beachtet werden.

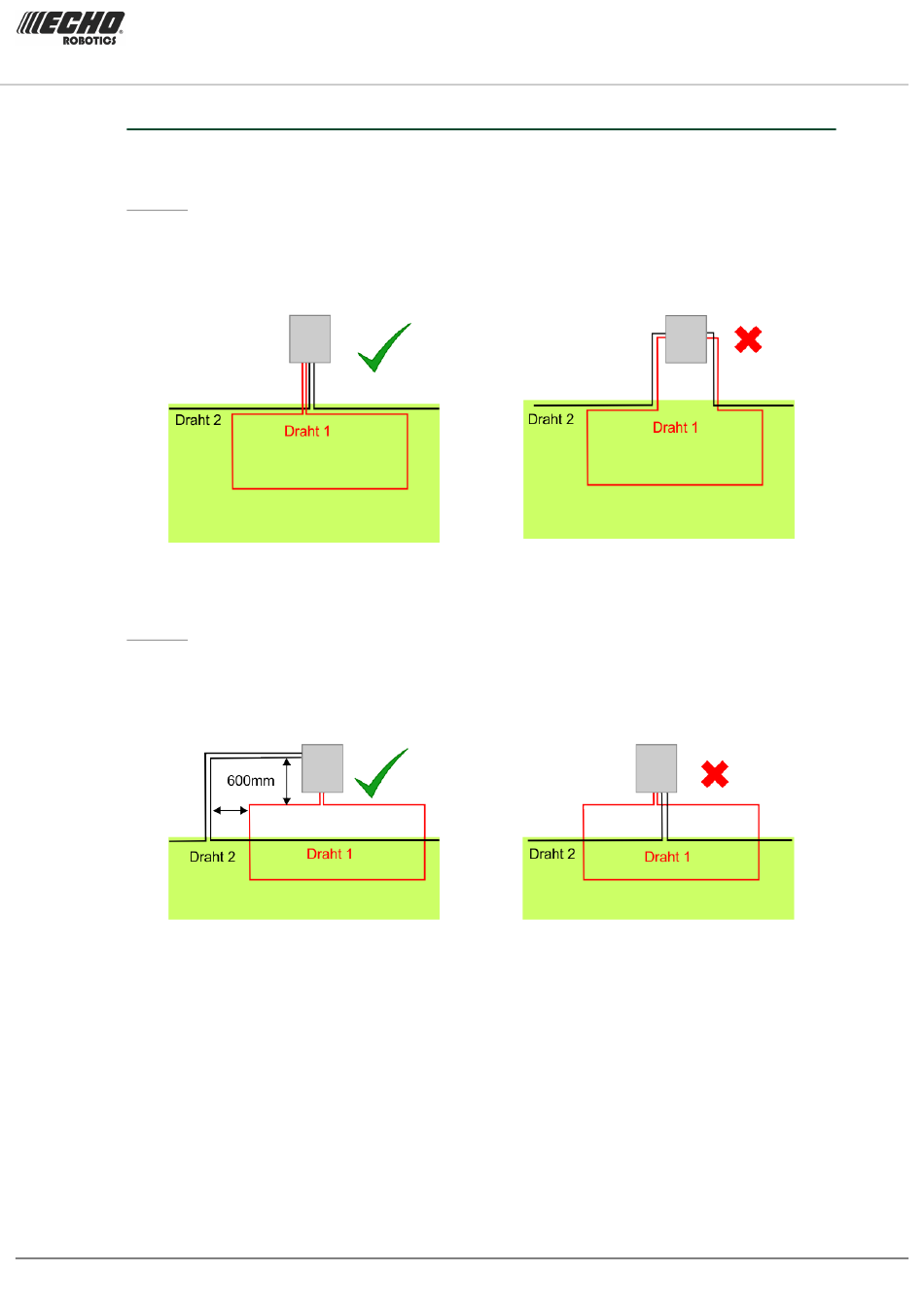

Regel 1: Der Anfang und das Ende der Begrenzungsdrähte sollten bei Eintritt in die
Ladestation nebeneinander liegen. Es dürfen keine Lücken in den Schleifen sein. Die richtige
und falsche Verkabelung ist nachfolgend abgebildet. Drähte dürfen sich in demselben
Steckplatz befinden.
Abbildung 112: FALSCHE
Abbildung 111: Richtige Verlegung
Verlegung der Start- und Enddrähte
der Start- und Enddrähte
Regel 2: Die Begrenzungsdrähte dürfen sich nicht kreuzen. Die Begrenzungsdrähte für ein
Feld müssen um das andere Feld herum verlegt werden. Der Abstand zwischen beiden
muss 600 mm betragen. Wenn sich die Drähte kreuzen, muss dies im rechten Winkel (90°)
erfolgen. Drähte dürfen sich in demselben Steckplatz befinden.
Abbildung 113: Richtige Verlegung, um
Abbildung 114: FALSCHE Drahtverlegung
das Überqueren von Drähten zu vermeiden
8.3.3 Mehrere Begrenzungsdrähte für RTK-GPS
Wenn eine Installation mit RTK-GPS mehrere Begrenzungsdrähte verwendet, ist es wichtig,
dass die Überlappungen in der richtigen Richtung verlegt werden.
Die Überlappung muss von der Parzelle, die sich am nächsten zur Ladestation befindet, zu
der weiter von der Ladestation gelegenen Parzelle verlaufen.
TURF MOWER TM-1050 Bedienungsanleitung
Version: Release 4.5.0
Letzte Aktualisierung: 2022-10-22
103
