10. Setzen Sie den Motor wieder ein.
11. Setzen Sie das Gehäuse wieder auf. Die richtige Ausrichtung ist durch die Position der
Schraublöcher gewährleistet.
12. Ziehen Sie die Schrauben mit 15 Nm an.
13. Schließen Sie die Kabel wieder an.
14. Bringen Sie die rückseitige Platte wieder an. Ziehen Sie die Schrauben mit 6 Nm an.
15. Setzen Sie die Unterlegscheiben in der richtigen Ausrichtung (flache Seite zur Achse,
gewellte Seite zum Rad) wieder auf.

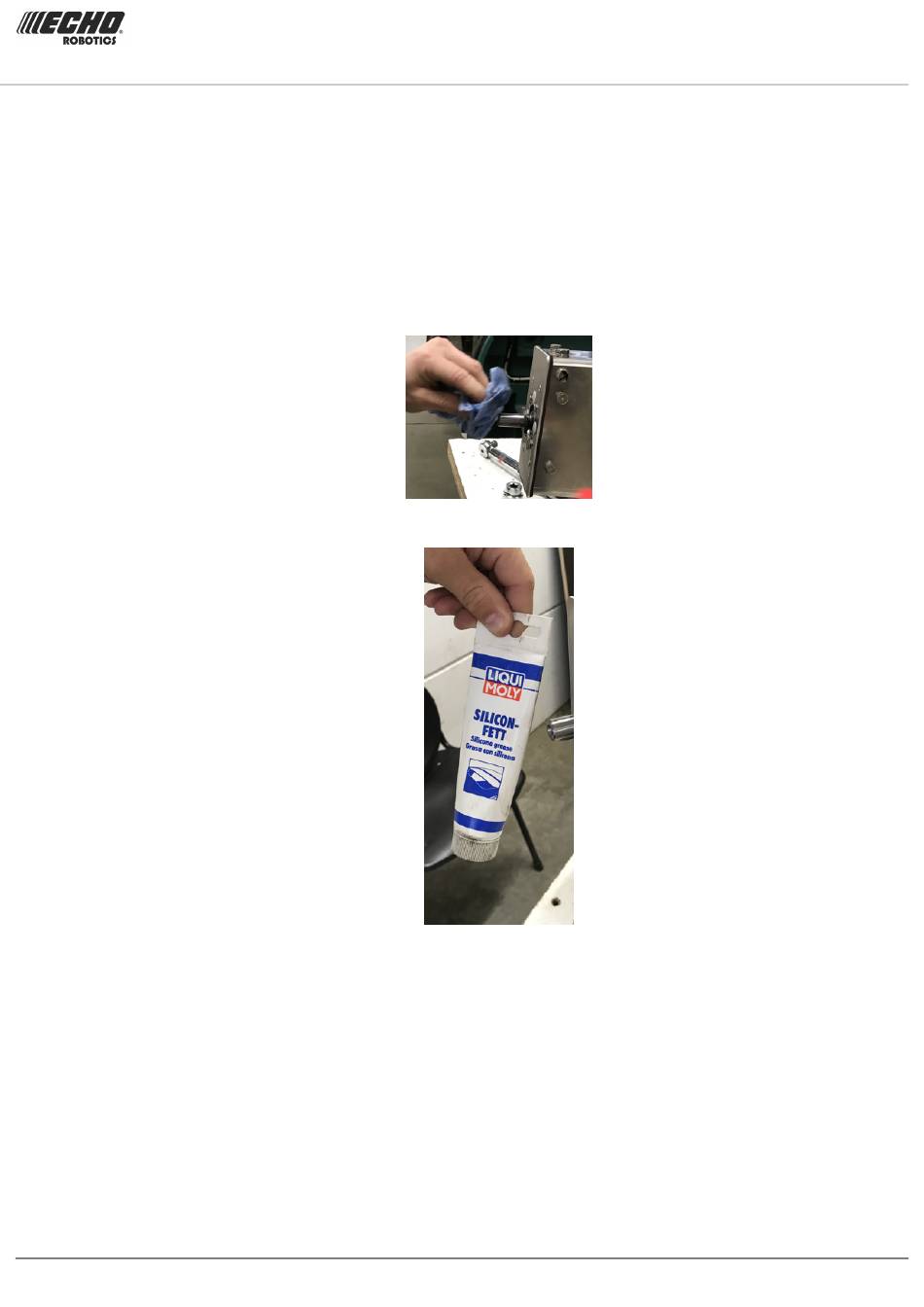

16. Reinigen Sie die Achse.
17. Fetten Sie die Achse.
18. Setzen Sie das Rad wieder auf die Achse.
Achten Sie darauf, dass die innen liegende konische Hülse frei in der außen liegenden
Hülse drehen kann, sodass sie an der Radachse festgezogen werden kann.
19. Drücken Sie die ganze Hülse fest in Position.
TURF MOWER TM-1050 Bedienungsanleitung
Version: Release 4.5.0
Kapitel 14 Inspektion und Wartung
Letzte Aktualisierung: 2022-10-22
257
