Kapitel 5 Beschreibung des TURF MOWER TM-1050
5.1 Der Roboter
Komponenten des TURF MOWER TM-1050
(1) Stoppschalter
Wenn Sie auf diesen Schalter drücken, wird der Roboter angehalten.
Dieser ist gleichzeitig der Deckel, unter dem sich die sogenannte Smartbox mit
integriertem Computer befindet, die den Betrieb des Roboters steuert. Es gibt eine
Benutzeroberfläche, über die Sie die Betriebsparameter des Roboters festlegen und
ändern können.
(2) Gehäuse
Am Gehäuse befinden sich Sensoren und Abdeckungen der mechanischen
Komponenten.
(3) Sensoren zur Hinderniserkennung
Sensoren erkennen ein Objekt auf dem Pfad des Roboters. Weitere Informationen siehe
Sensoren
(4) Vorderräder
Vorderräder.
(5) Stoßstange
Die
Stoßstange
Richtung ändert, wenn er ein Hindernis berührt.
(6) Hinterräder
Die Hinterräder sind die Antriebsräder. Sie sind zur Gewährleistung der Sicherheit an
Steigungen und beim Anhalten des Geräts mit Bremsen ausgestattet.
(7) Ladekontakte
An jeder Seite des Roboters befinden sich zwei Ladekontakte. Sie verbinden sich mit den
Ladearmen der Ladestation.
16
TURF MOWER TM-1050 Bedienungsanleitung

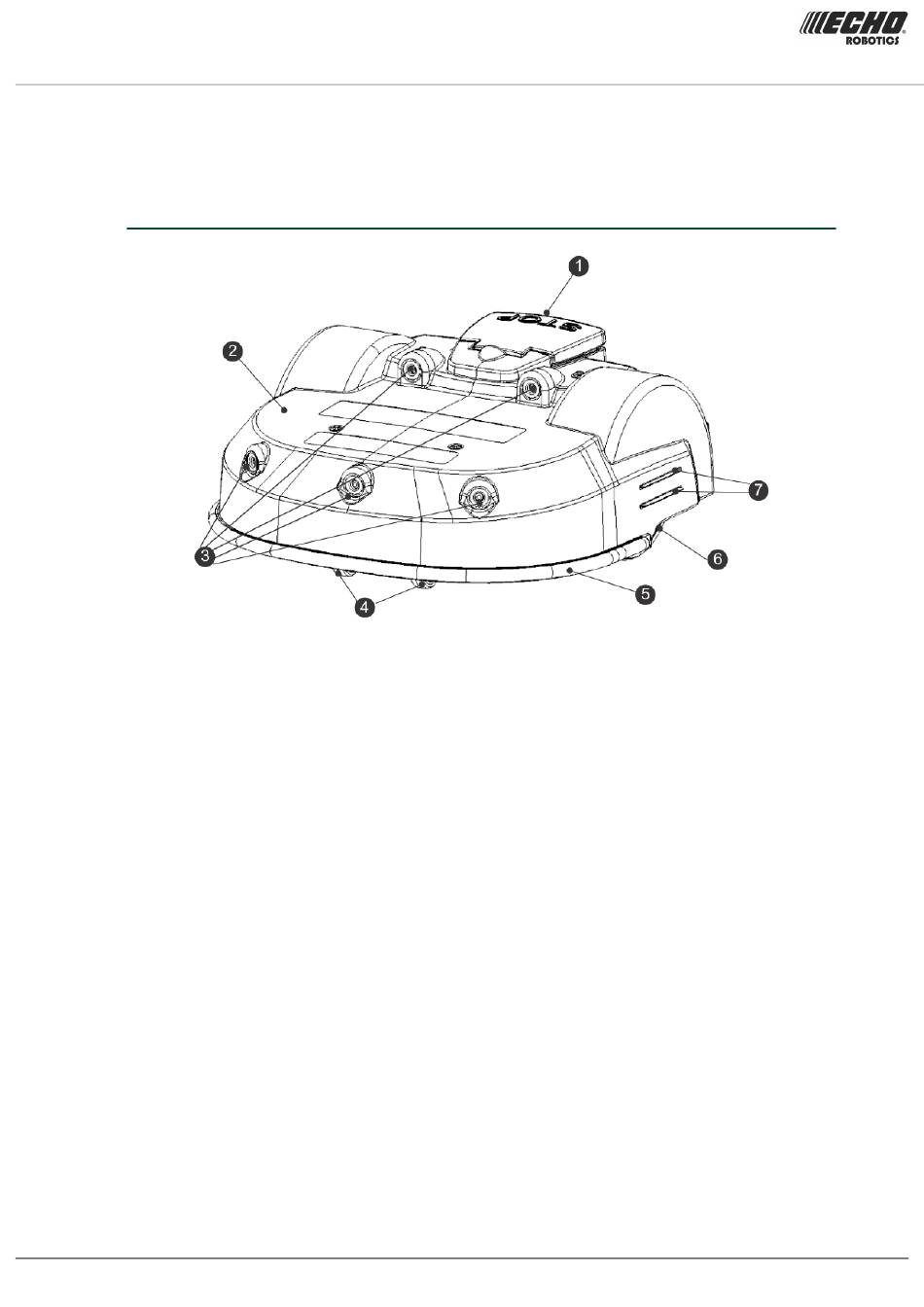

Abbildung 5: Ansicht der Roboterkomponenten auf der Oberseite
(Seite 25).
(Seite 25) ist ein Drucksensor, der dafür sorgt, dass der Roboter die
Version: Release 4.5.0
Letzte Aktualisierung: 2022-10-22
