Kapitel 8 Installation
bedeutet, dass der Roboter nicht durch die Parzelle fahren muss, die mit einer Schleife
verbunden ist, wenn diese Parzelle gemäß Zeitplan nicht zum Arbeiten zur Verfügung steht.
Dies ist nützlich für Sportanlagen, wo der Roboter wie im Beispiel unten in Parzelle 2 arbeiten
kann, auch wenn Parzelle 1 gerade genutzt wird.
Installationsvoraussetzungen
Eine Übersicht über die Verdrahtung und den Kanalaufbau ist unten dargestellt. Da nur
3 Drähte an die Ladestation angeschlossen werden können, ist für diese Installation eine
zusätzliche Elektronikbox mit der zusätzlichen Signalkanalplatine erforderlich. Siehe
Signalkanalplatine außerhalb der Ladestation
Folgende Bedingungen müssen erfüllt sein:
• Verwenden Sie keine benachbarten Signalkanäle für die verschiedenen
Ladestationsschleifen.
• Drähte sollten nicht verdrillt sein.
• Jede Schleife sollte aus einer einzigen Drahtleitung bestehen.
• Jede Schleife sollte um die Strecke X vor und nach der Ladestation größer sein. X muss
mindestens 3,5 m betragen.
• Die Drähte für Schleife 1 und Schleife 2 können in denselben Steckplatz gelegt werden.
Hinweis: Alle anderen Verdrahtungs- und Überlappungsregeln sollten wie gewohnt
befolgt werden.
106
TURF MOWER TM-1050 Bedienungsanleitung

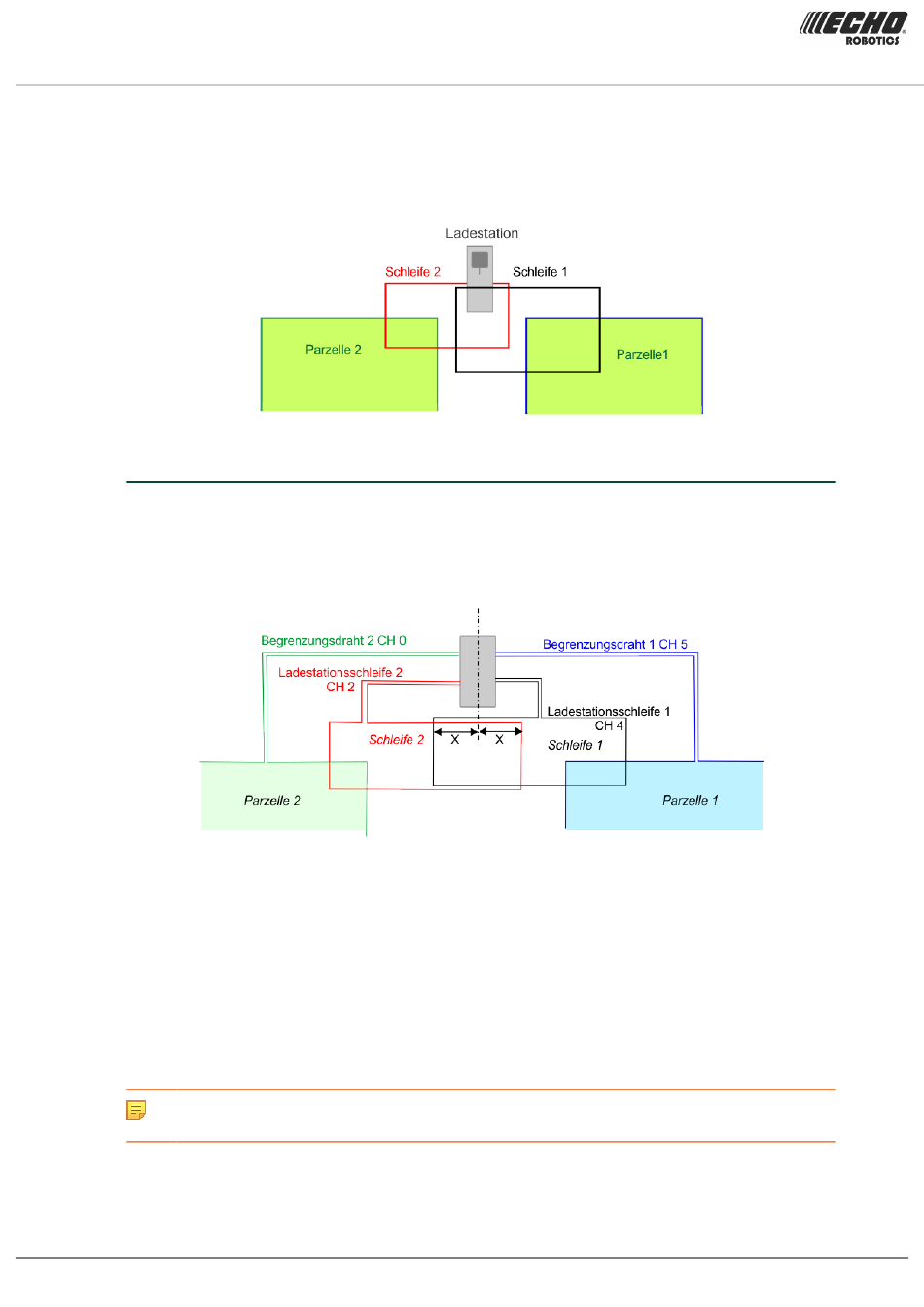

Abbildung 118: Mehrere mit einer einzigen Ladestation verbundene Schleifen
Abbildung 119: Verdrahtung eines Schleifenbegrenzungsdrahts
(Seite 90).
Version: Release 4.5.0
Letzte Aktualisierung: 2022-10-22
