Kapitel 15 Beheben von Problemen bei der Deckelschließung
• Wird der Deckel heruntergedrückt, werden die Rollen der beiden Relais umgekehrt und der
Stromkreis ist offen, sodass der Roboter seinen Betrieb nicht aufnehmen kann.
Bei Problemen mit der Deckelschließung können Sie das Problem mithilfe eines Tests
analysieren. Wählen Sie im
aus.
Deckel
Relais
Die Relaispaare müssen in der richtigen Reihenfolge übereinander installiert sein:
- NO muss oben sein. Dieses Relais erkennen Sie daran, dass in der Referenznummer die
Ziffer 1 enthalten ist.
- NC muss unten sein. Dieses Relais erkennen Sie daran, dass in der Referenznummer die
Ziffer 4 enthalten ist.
Siehe
Abbildung 224: Geschlossener Deckel
Die Relais werden als Paare mit Verkabelung geliefert.
- Artikelnummer YB-033-00021
Wenn Sie ein Ersatz-Reed-Kabelset installieren, prüfen Sie visuell, dass die Relais richtig
ausgerichtet sind. Führen Sie den Wartungstest durch, um zu prüfen, ob Abstandhalter
hinzugefügt oder entnommen werden müssen.
Magnete
Die Magnete müssen wie nachfolgend abgebildet am Deckel befestigt werden. Folgende
Teile werden benötigt:
- Artikelnr. YB-034-00000 – Magnet
274
TURF MOWER TM-1050 Bedienungsanleitung

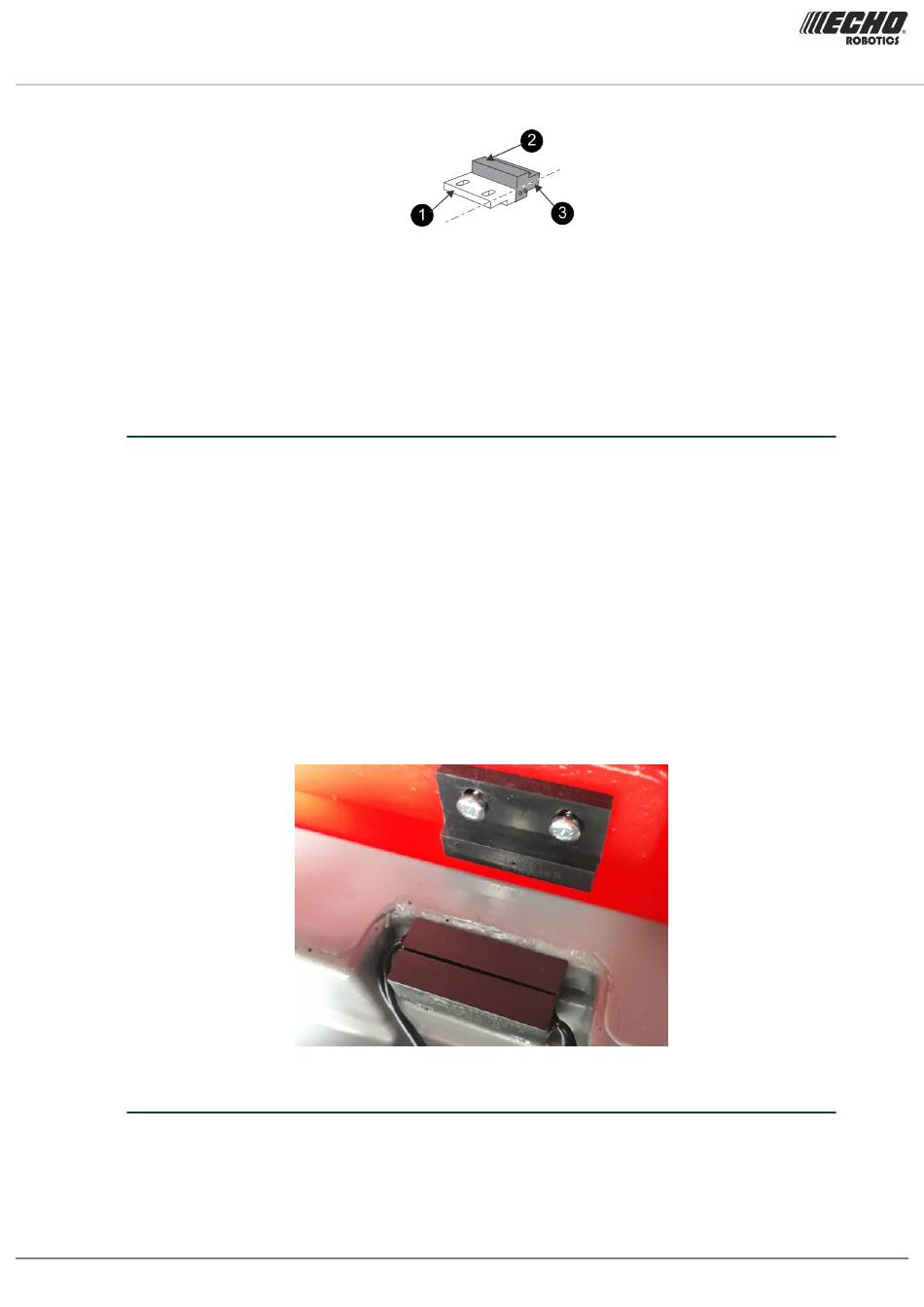

Abbildung 226: Richtige Ausrichtung des Magneten
und der Relais, wenn der Deckel geschlossen ist.
Technikermenü
Abbildung 227: Positionierung der Magnete und der Reed-Relais
(Seite 166) die Optionen
(Seite 273).
