Schnittlinien für Spitzenzahl
Zum Berechnen der Spitzenzahl RPc werden
eine obere Schnittlinie C1 (30) und eine untere
Schnittlinie C2 (32) in das Rauheitsprofil gelegt.
Die beiden Schnittlinien sind Parallelen zur Dia­
grammmittellinie (31).
Der Abstand (in µm oder µin) der Schnittlinien
von der Diagrammmittellinie kann auf symmetri­
sche oder unsymmetrische Werte eingestellt
werden.
12
30

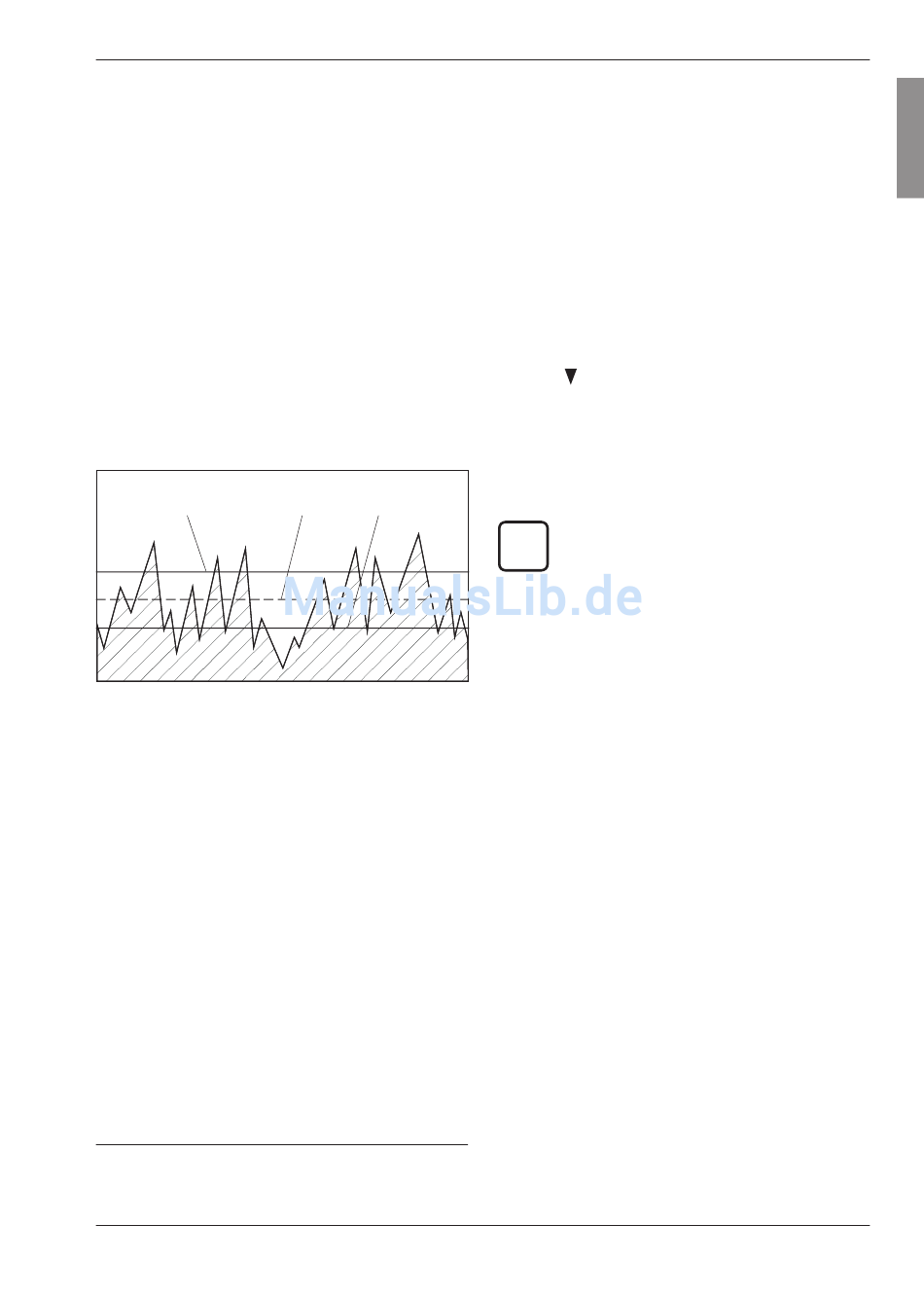

Abb. 6
Schnittlinien für Spitzenzahl
30 Obere Schnittlinie C1
31 Diagrammmittellinie
32 Untere Schnittlinie C2
Beim Einstellen der oberen Schnittlinie C1 wird
der Wert für die untere Schnittlinie C2 automa­
tisch auf ­C1 gesetzt.
12
Die Werte für C1 und C2 sollten in Schritten von 0, 1 µm
eingegeben werden. Kleinere Schritte sind aufgrund der
Profilauflösung von bis zu 8 nm nicht sinnvoll.
Mahr GmbH, MarSurf PS1
32
31
Um einen unsymmetrischen Abstand der Schnitt­
linien C1 und C2 von der Diagrammmittellinie
einzustellen:
1. Zunächst den Wert in der Zeile "C1" einstellen.
Der Wert für die untere Schnittlinie C2 wird
automatisch auf ­C1 gesetzt.
2. Mit die Zeile "C2" anzeigen und den
gewünschten Abstand C2 für die untere
Schnittlinie einstellen.
Bei einem negativen Wert liegt die Schnitt­
linie unterhalb der Diagrammmittellinie.
Durch jede Änderung des Wertes für C1
i
wird C2 wieder auf ­C1 gesetzt. Wenn
C2 ≠ ­C1 gewünscht wird, muss C2 an­
schließend neu eingestellt werden.
