3.2

Messplatz einrichten

3.2.1

Mobiler Messplatz

Vorschubgerät einrichten:
1. Den Taster (5) vorsichtig in die Tasteraufnahme
an der Stirnseite des Vorschubgerätes (7)
einführen; dabei die Steckeranordnung be­
achten.
2. Den Tasterschutz (6) an der Stirnseite des Vor­
schubgerätes festschrauben.
Der Tasterschutz sollte nach Möglich­
keit immer verwendet werden, da
so der Taster vor Beschädigungen
geschützt wird.
Ausnahme: in engen Bohrungen
oder an schwer zugänglichen Mess­
stellen.
Nach einem Tasterwechsel sollte
man den neu eingesetzten Taster ka­
librieren oder seinen Korrekturwert
einstellen (wenn er schon bekannt
ist) (s. Kap. 5).
3. Ggf. weiteres Zubehör wie z. B. die Höhen­
einstellung – d. h. die Aufnahme (8) und ei­
nen oder beide Bügel (9) – montieren.
4. Das Vorschubgerät durch Verschieben in
Längsrichtung und Drehen in die richtige
Messposition bringen. Dabei helfen Füh­
rungsstifte am Vorschubgerät, die optimale
Betriebslage zu finden.

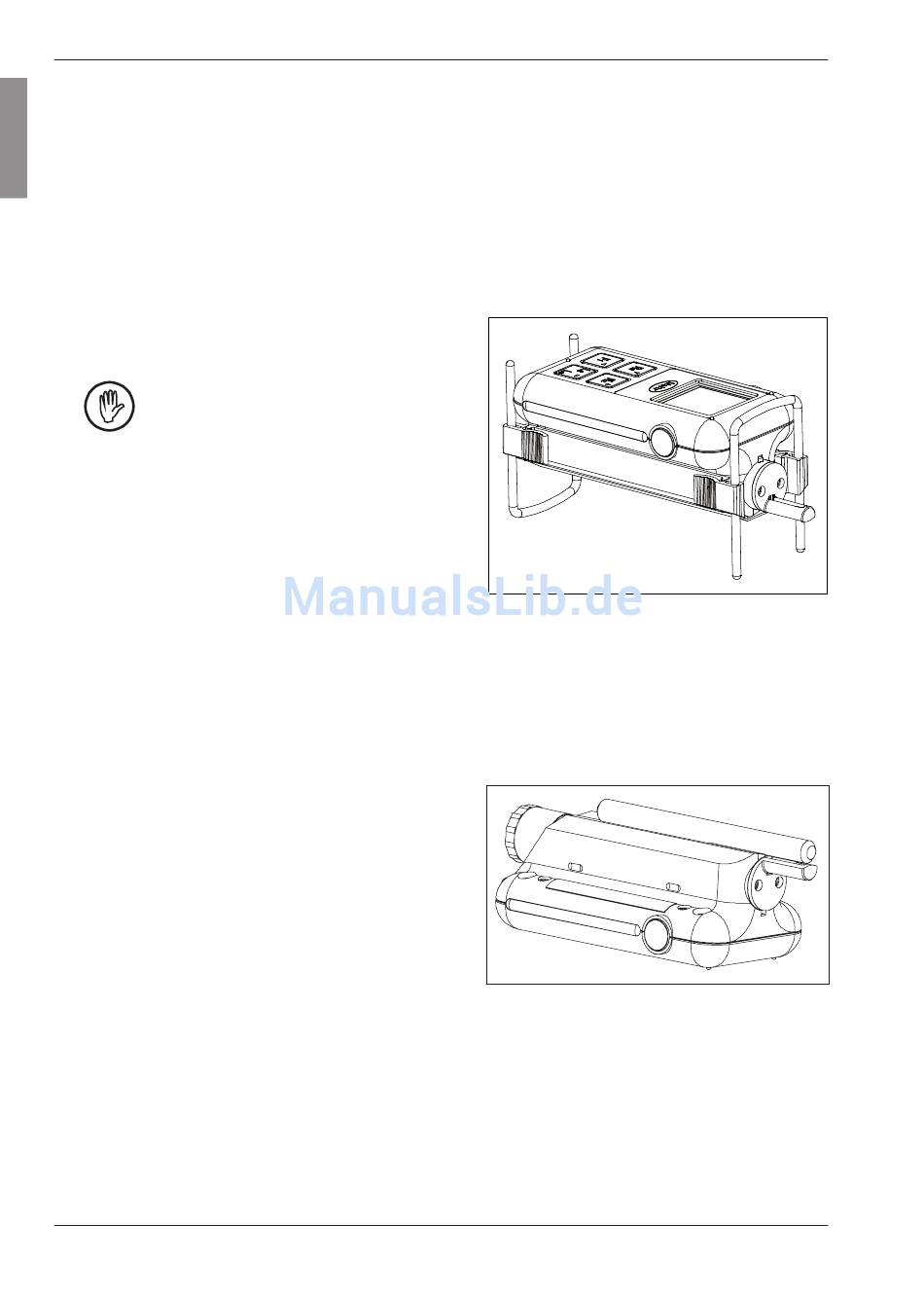

Anwendungsbeispiele:
– MarSurf PS1 steht auf der prismatischen
Unterseite oder auf den Bügeln zur Höhen­
einstellung, Messung auf ebener Fläche oder
in Bohrung, Tastspitze weist nach unten.
– MarSurf PS1 liegt überkopf auf seiner Oberseite
(Dreipunktauflage), Prisma dient als Aufnahme,
Messung an zylindrischen Messobjekten bis
1 kg, Tastspitze weist nach oben.
Je nach Länge des Messobjekts kann das
Vorschubgerät längs in die vordere oder die
hintere Raststellung geschoben werden.
