6.6

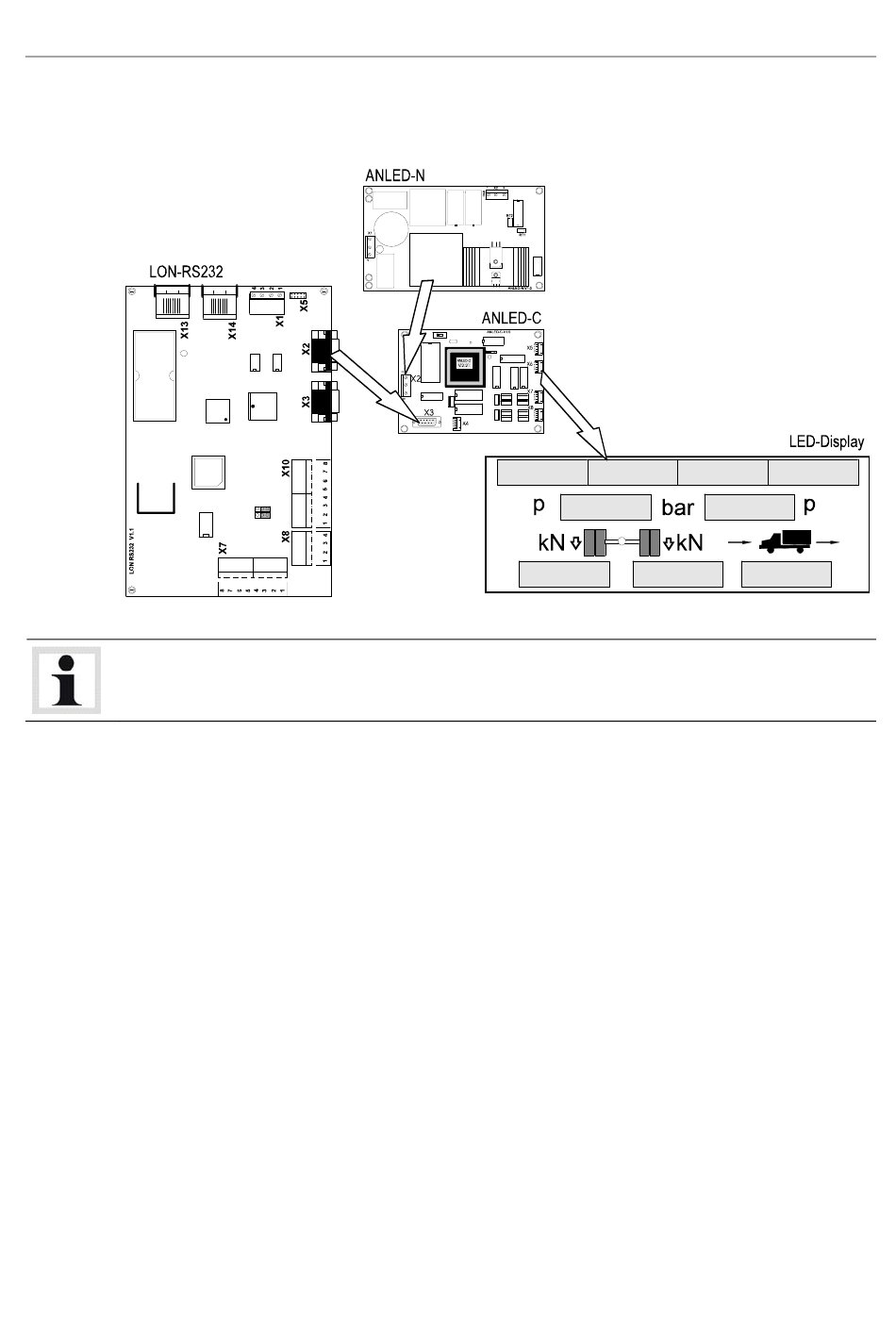

Anschluss eines LED-Displays
Zur Stromversorgung der Controller-Platine ANLED-C wird das Netzteil ANLED-N benötigt.
Dip-Schalter S1 alle auf 0 (ANLED-C)
X2
Spannungsversorgung vom Netzteil ANLED-N
X3
Anschluss an die LON-RS232 Platine
X5
Datenausgabe Laufschrift
X6
Datenausgabe Messwerte
X7
Spaltenansteuerung Laufschrift
X8
Spaltenansteuerung Messwerte
THE10101-de
