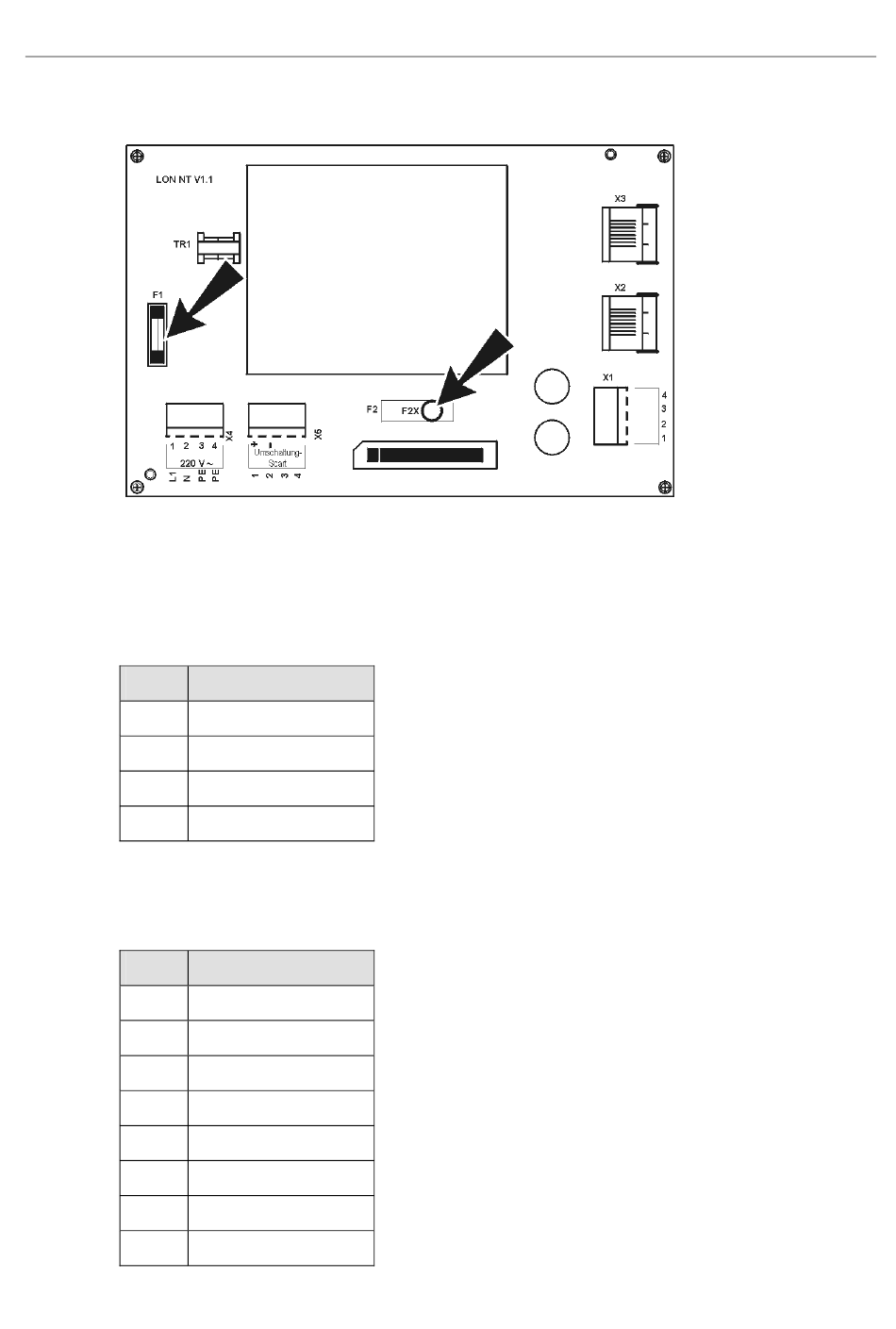

Netzteil LON SNT
2.2.1
Steckerbeschreibung
Stecker X1
Mögliche Verbindung der LON-Platinen. Normalerweise werden zur Verbindung aber die
Westernstecker X2 oder X3 verwendet.
Pin
Signal
1
Datenleitung A
2
Datenleitung B
3
+ 24
4
GND
Stecker X2 / X3
Westernstecker zur Verbindung der LON-Platinen. Ist einer der Stecker X2 oder X3 defekt kann
die Verbindung auch über Stecker X1 erfolgen.
Pin
Signal
1
Datenleitung A
2
Datenleitung B
3
+ 24
4
GND
5
GND
6
+ 24
7
nicht belegt
8
nicht belegt
