2.6.2
Jumper

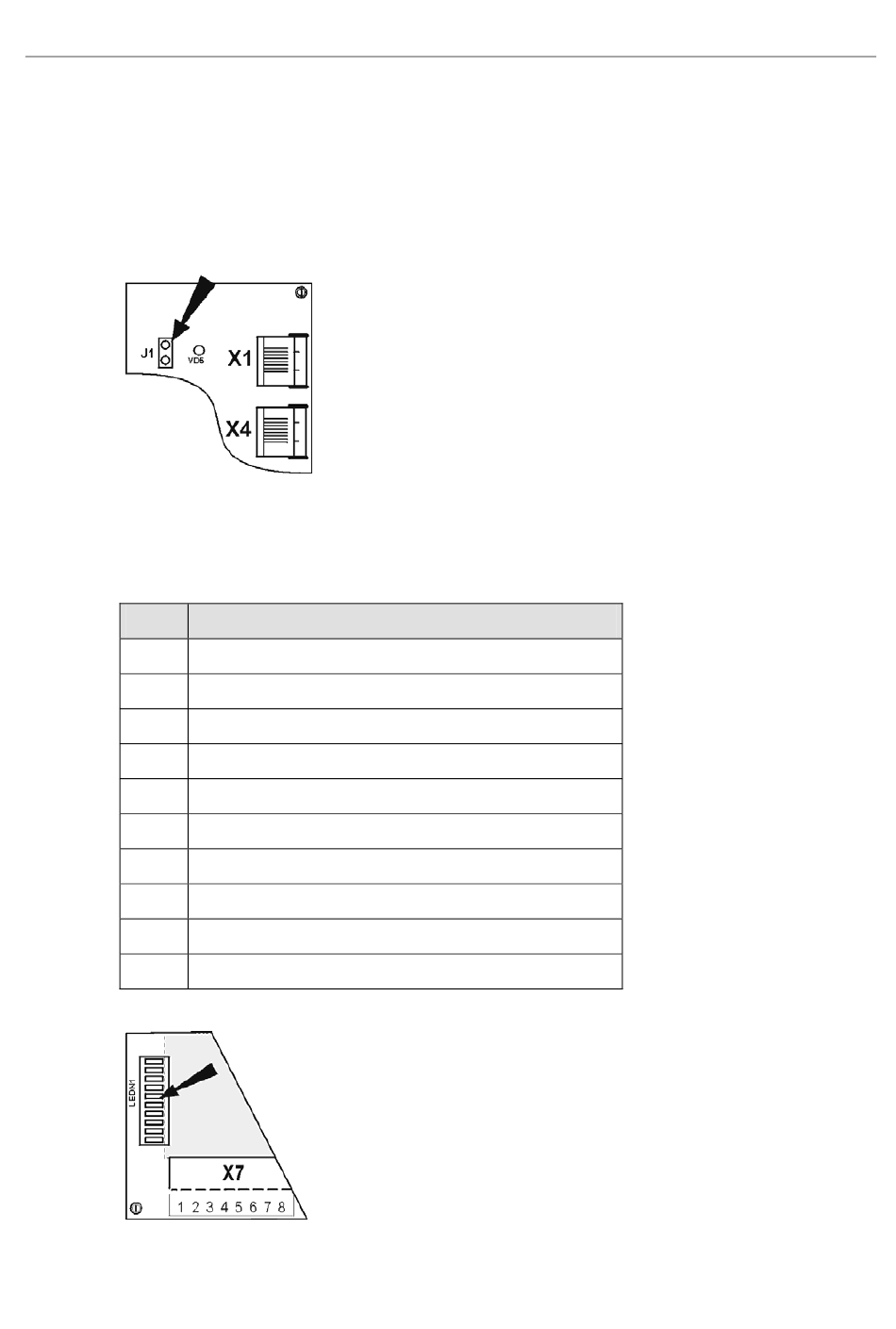

Der Jumper J1 ist nur für Service-Zwecke vorhanden.
Wird er gesetzt, kann die PIN-Nummer (auch Seriennummer) des Neurons ermittelt werden.
Die PIN-Nummer wird als Adresse des Knotens im Maschinennetzwerk verwendet und zur
Programmierung des Knotens benötigt.
2.6.3
LEDs
Die einzelnen LEDs von LEDN1 ermöglichen eine Kontrolle der Anschlüsse.
LED
Anschluss
1
+ 5 V Spannungsversorgung vorhanden
2
+ 12 V Spannungsversorgung vorhanden
3
Empfangslampe (Fernbedienungstaste betätigt)
4
Garagentorverriegelung (Drucksensor aus Ladebox)
5
Alarmlampe
6
Alarmhupe
7
Hydraulikölpumpe ein
8
Ventil auf (NZV)
9
Ventil ab (NZV)
10
Fernbedienung, Taste*
