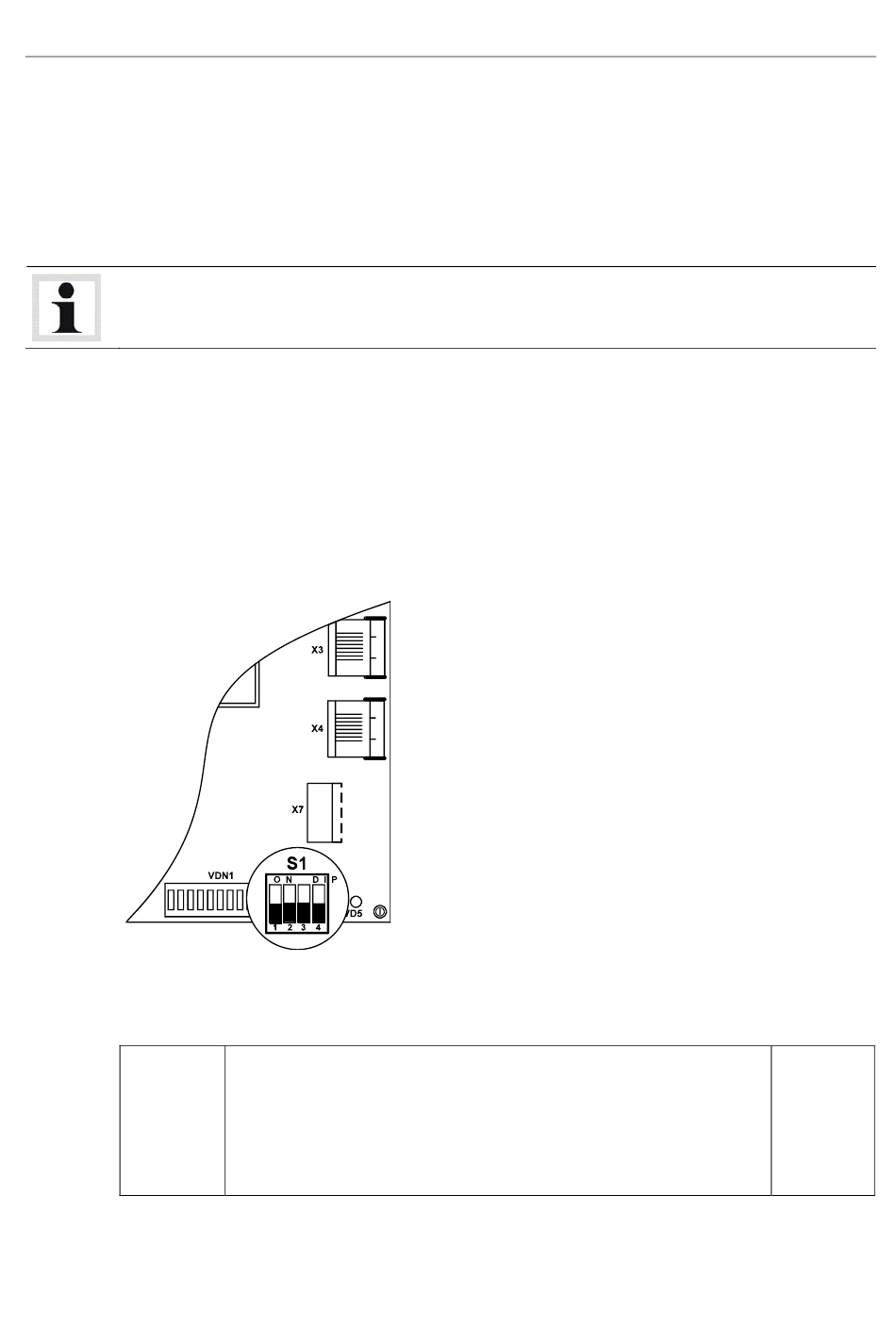

Die einzelnen LED's von VDN1 ermöglichen u.a. eine Kontrolle der Eingänge.
LED 1-8:
LED 9:
LED 10:
Die Belegung ist dem jeweiligen Stromlaufplan zu entnehmen.
2.4.3
Dip-Schalter
Vom Dipschalter S1 wird nur der Dip 4 benötigt.
Mit Dip 4 wird die Service-Funktion "Sende Seriennummer des Neuron-Chips" aktiviert.
Steht Dip 4 auf ON, so kann die PIN-Nummer (auch Seriennummer) des Neurons ermittelt
werden.
Die PIN-Nummer wird als Adresse des Knotens im Maschinennetzwerk verwendet und zur
Programmierung des Knotens benötigt.
2.4.4
Variablen
54
Kontrolle der Eingänge 1-8
24 V interne Spannung vorhanden
24 V externe Spannung vorhanden
Konfiguration Eingangskarten (IN8):
0 = keine Änderung der Konfiguration
1 = LKW default Belegung
2 = PKW default Belegung
3 = manuelle Konfiguration
Hinweis: LON Profi (LON-Zeiger) nur 0 möglich.
17
2
