2.15

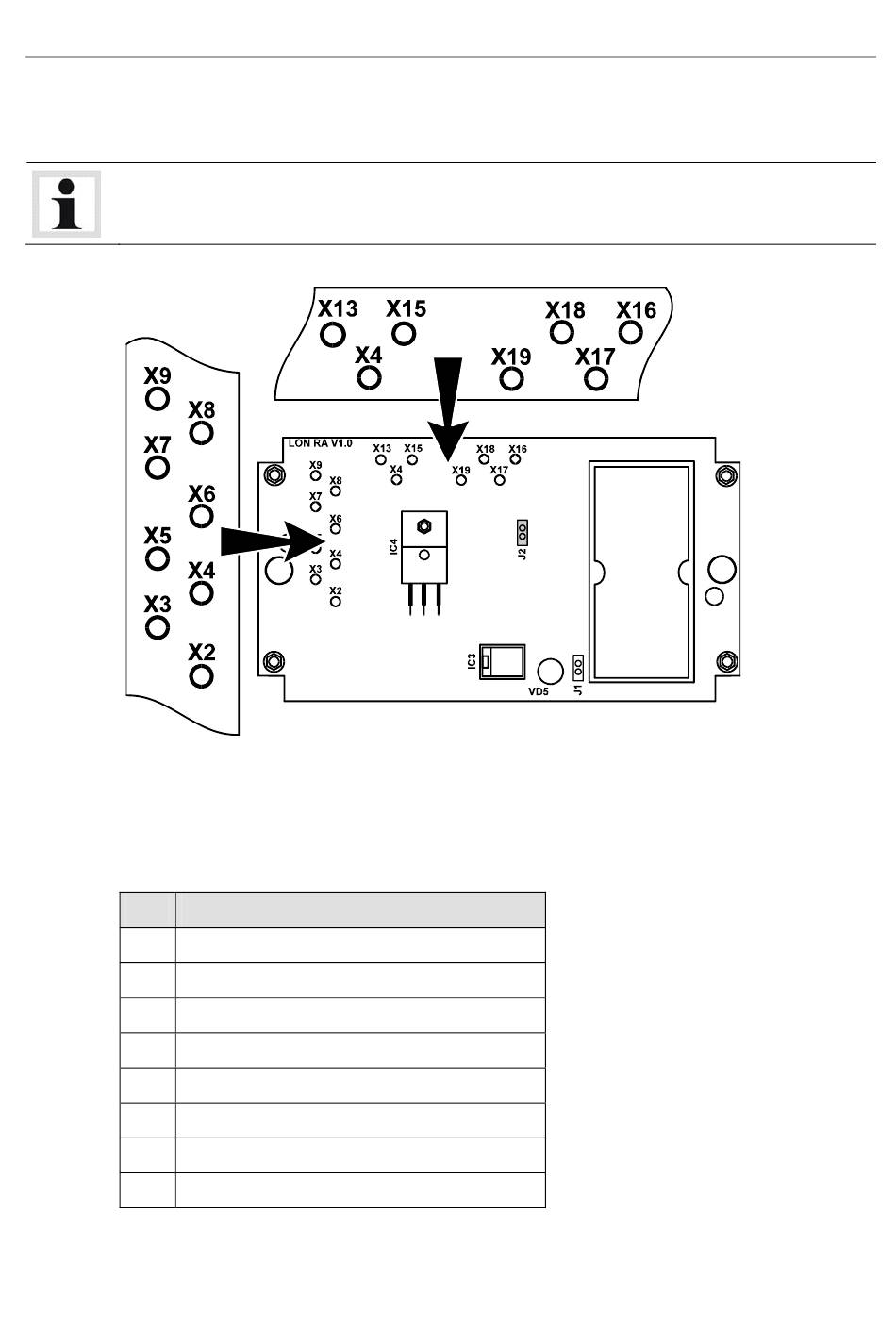

Knoten für Radlauftester LON RA
Zeichnung gilt nur noch für vergossene Knoten.
Unvergossene Knoten haben einen grünen Westernstecker.
2.15.1
Steckerbeschreibung
Stecker X2 – X9
Anschluss zur Bestimmung Befahren / Unbefahren
Pin
Signal
2
nicht benutzt
3
GND
4
Signal Abfahrt
5
GND (Signal Abfahrt)
6
Signal Abfahrt
7
GND (Signal Abfahrt)
8
nicht benutzt
9
GND
nicht benutzt)
(
nicht benutzt)
(
47
THE10101-de
