IE-Empfänger LON IE
2.5.1
Steckerbeschreibung
Stecker X1 / Stecker X2

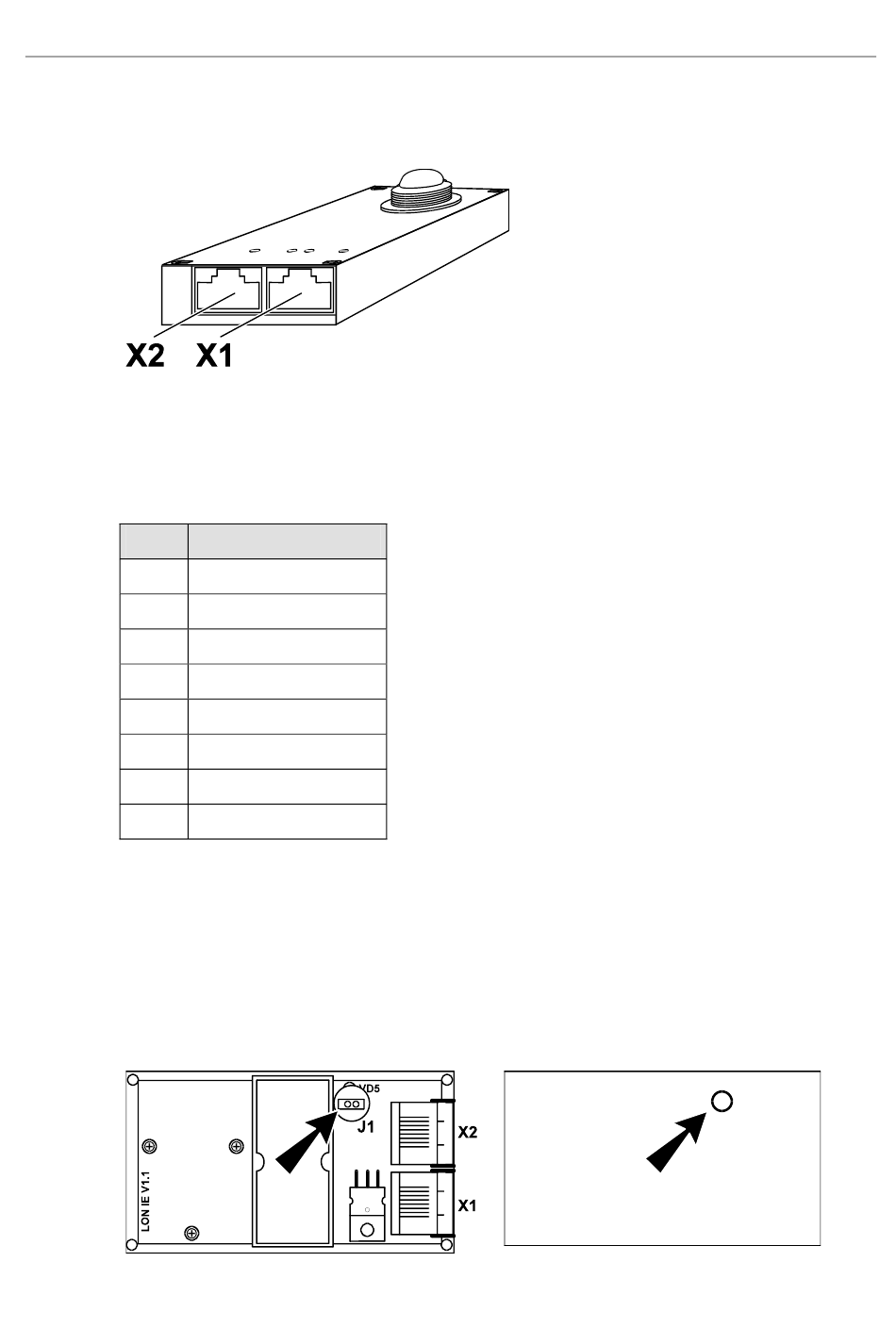

Westernstecker zur Verbindung der LON-Platinen.
Pin
Signal
1
Datenleitung A
2
Datenleitung B
3
+ 24 V
4
GND
5
GND
6
+ 24 V
7
nicht belegt
8
nicht belegt
2.5.2
Jumper
Der Jumper J1 ist nur für Service-Zwecke vorhanden. Wird er gesetzt, so kann die PIN-Nummer
(auch Seriennummer) des Neurons ermittelt werden.
Die PIN-Nummer wird als Adresse des Knotens im Maschinennetzwerk verwendet und zur
Programmierung des Knotens benötigt.
Durch die Öffnung auf der Rückseite kann der Jumper gebrückt werden, ohne dass das
Gehäuse geöffnet werden muss.
