70
4.4
Radlauftester
Genauigkeit Messmittel
Länge ± 1mm
Die Prozentangabe bezeichnet die Messgenauigkeit.
MBE: Messbereichsendwert

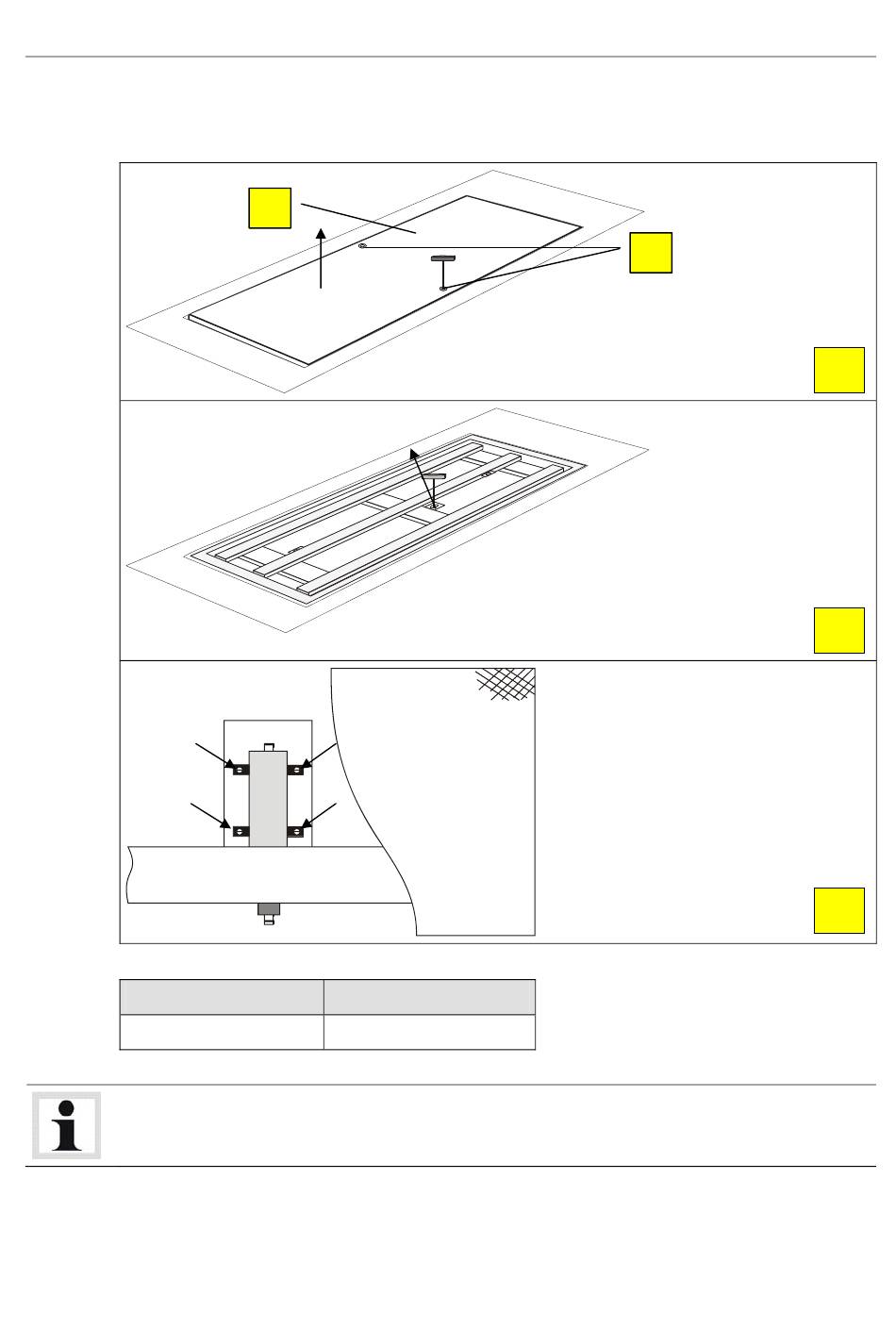

1 Senkkopfschrauben auf der Bodengruppe (B) lösen und die Überfahrplatte (A) abnehmen.
2 Bei Neumontage die Transportsicherung lösen und die Schraube entfernen.
3 Bei Ruhestellung der Verschiebeplatte muss der Widerstand am Schleifer die Hälfte des
Gesamtwiderstandes des Potentiometer betragen (Grundwert R = 5 kΩ, R/2 = 2,5 kΩ). Ist
THE10101-de
A
Genauigkeit Prüfmittel
Messschieber ± 0,5mm
B
1
2
4
